Najlepsze praktyki w mikrolutowaniu
Mikrolutowanie to jedna z najważniejszych umiejętności w nowoczesnym serwisie GSM i komputerowym. W praktyce oznacza pracę na elementach SMD o bardzo małych wymiarach, naprawę uszkodzonych padów, rekonstrukcję ścieżek, wymianę układów scalonych oraz ingerencję w wielowarstwowe płyty główne. Błędy w tej dziedzinie są kosztowne – zarówno finansowo, jak i wizerunkowo. Dlatego tak istotne są najlepsze praktyki, które pozwalają minimalizować ryzyko uszkodzeń i zwiększać skuteczność napraw.
W tym artykule omawiam, jakie podejście daje realne efekty w codziennej pracy serwisowej. Skupimy się na fundamentach technicznych, właściwym doborze narzędzi, sprawdzonych technikach lutowniczych, kontroli jakości oraz organizacji pracy. Znajdziesz tu konkretne wskazówki: jak ustawić temperaturę, jak dobrać topnik, kiedy używać hot-air, a kiedy kolby, jak kontrolować proces i jak unikać typowych błędów prowadzących do przegrzania laminatu czy delaminacji.
Jeżeli zastanawiasz się, czy mikrolutowanie rzeczywiście jest skuteczne w naprawach płyt, warto zapoznać się z analizą w artykule Czy mikrolutowanie jest skuteczne w naprawie płyt głównych?, który pokazuje realne przypadki serwisowe. Poniżej przejdziemy jednak krok dalej – do praktyki i standardów pracy, które oddzielają amatora od profesjonalisty.
Fundamenty skutecznego mikrolutowania
Zrozumienie struktury płyty głównej
Najlepsze praktyki w mikrolutowaniu zaczynają się od zrozumienia, z czym faktycznie pracujemy. Płyta główna to wielowarstwowa konstrukcja z wewnętrznymi warstwami sygnałowymi i zasilającymi. Każde przegrzanie może spowodować rozwarstwienie laminatu lub uszkodzenie przelotek, które nie są widoczne gołym okiem. Mikrolutowanie bez świadomości tej struktury często kończy się naprawą jednej usterki i stworzeniem kolejnych.
W praktyce oznacza to konieczność analizy schematu oraz boardview przed przystąpieniem do pracy. Jeżeli nie wiesz, gdzie biegną linie sygnałowe i jakie napięcia występują w danym obszarze, działasz na ślepo. To szczególnie istotne przy pracy w okolicach układów zasilania oraz procesorów aplikacyjnych, gdzie margines błędu jest minimalny.
Dobrą praktyką jest także weryfikacja objawów przed lutowaniem. Zanim podniesiesz układ, upewnij się, że problem faktycznie leży w nim. W tym kontekście pomocny będzie artykuł Jak rozpoznać uszkodzenie układu scalonego?, który pokazuje, jakie symptomy są typowe dla awarii chipów, a jakie wynikają z problemów w ich otoczeniu.
Kontrola temperatury i czasu grzania
Temperatura to kluczowy parametr w mikrolutowaniu. Najlepsze praktyki zakładają pracę w możliwie najniższej temperaturze, która pozwala na poprawne rozpłynięcie lutu. Dla cyny bezołowiowej zakres pracy hot-air często mieści się między 320°C a 380°C, ale realna temperatura na padach zależy od przepływu powietrza, dyszy i masy cieplnej elementu.
Istotne jest rozróżnienie temperatury ustawionej na stacji od temperatury rzeczywistej na płycie. Wielu początkujących techników zwiększa temperaturę zamiast wydłużyć czas preheatingu. To błąd. Lepiej podgrzać płytę od spodu do około 120–150°C i dopiero wtedy pracować od góry. Zmniejsza to szok termiczny i ryzyko odklejenia padów.
W praktyce serwisowej stosuję zasadę: najpierw równomierne podgrzanie, potem punktowe działanie. Gwałtowne skupienie wysokiej temperatury na jednym punkcie prowadzi do lokalnych naprężeń i mikropęknięć. Kontrola czasu grzania jest równie ważna jak sama temperatura – im krócej, tym bezpieczniej dla laminatu.
Dobór odpowiedniego topnika
Topnik nie jest dodatkiem, lecz integralnym elementem procesu. Jego zadaniem jest usuwanie tlenków i poprawa zwilżalności powierzchni. W mikrolutowaniu najczęściej stosuje się topniki typu RMA lub no-clean o średniej aktywności. Zbyt agresywny topnik może powodować korozję, jeśli nie zostanie dokładnie usunięty.
Najlepsza praktyka polega na używaniu minimalnej ilości topnika, ale równomiernie rozprowadzonego. Nadmiar utrudnia kontrolę procesu, powoduje „pływanie” elementów i może maskować zwarcia pod układem. Z kolei jego brak skutkuje słabym rozpływem cyny i powstawaniem zimnych lutów.
Warto testować różne marki topników i obserwować ich zachowanie pod mikroskopem. Różnice w lepkości i aktywności mają znaczenie szczególnie przy pracy na bardzo małych komponentach, takich jak rezystory 0201 czy filtry EMI.
Dobór i konfiguracja narzędzi
Stacja lutownicza i hot-air
Profesjonalne mikrolutowanie wymaga stabilnej stacji lutowniczej z precyzyjną kontrolą temperatury oraz dobrej jakości hot-air. Najlepsze praktyki zakładają kalibrację sprzętu oraz regularną kontrolę rzeczywistej temperatury grotu i powietrza. Różnice rzędu kilkunastu stopni mogą mieć znaczenie przy pracy na wrażliwych układach.
Wybór dyszy również ma znaczenie. Zbyt duża dysza powoduje rozproszenie ciepła na sąsiednie elementy, a zbyt mała wymusza wyższą temperaturę i dłuższy czas grzania. W praktyce warto mieć kilka rozmiarów i dopasowywać je do konkretnego układu.
Jeśli zastanawiasz się, jakie narzędzia są absolutnie niezbędne, przeczytaj Jakie narzędzia są niezbędne do mikrolutowania?. Znajdziesz tam szczegółowe omówienie sprzętu, który realnie wpływa na jakość pracy.

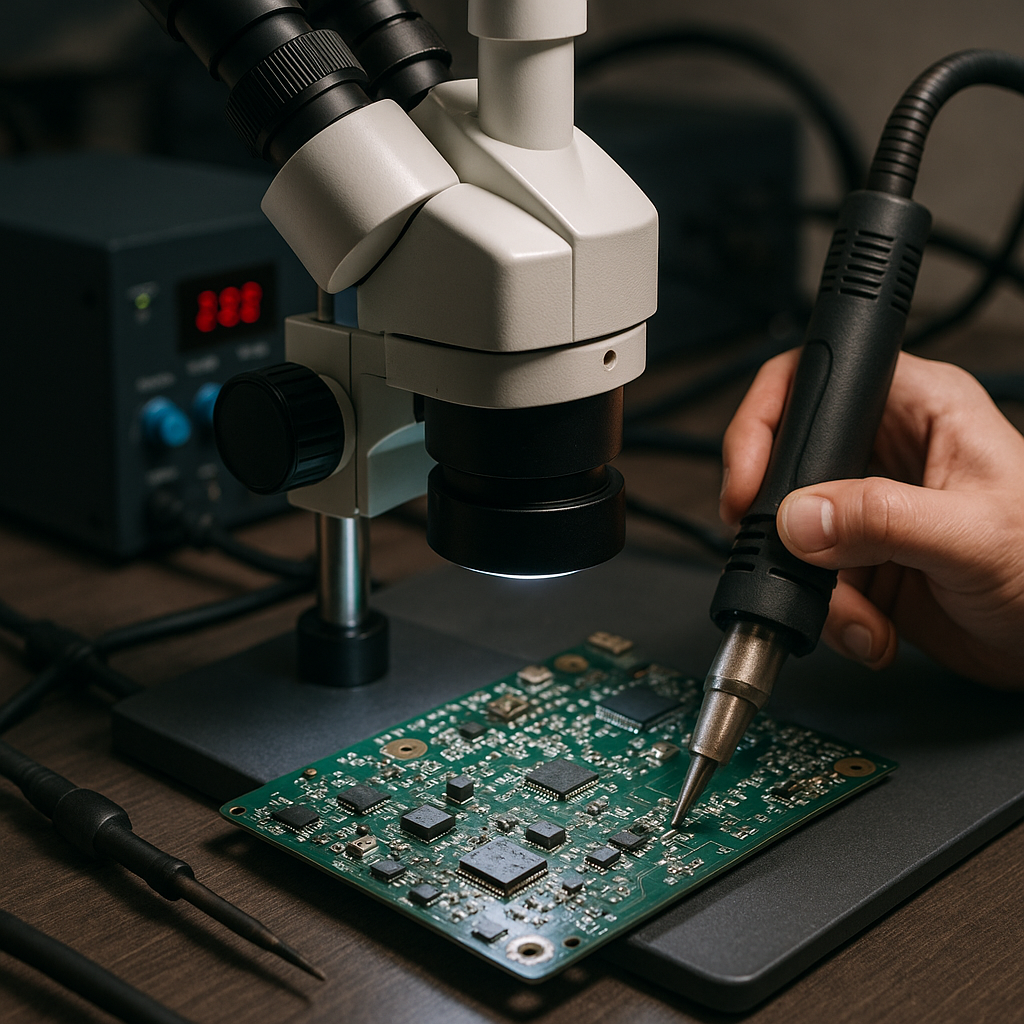

Mikroskop i oświetlenie
Mikrolutowanie bez mikroskopu to działanie na granicy przypadku. Powiększenie rzędu 7x–45x pozwala ocenić stan padów, jakość lutu i ewentualne mostki. Najlepsze praktyki obejmują ustawienie ergonomicznej wysokości mikroskopu i odpowiednie oświetlenie pierścieniowe lub boczne.
Oświetlenie ma ogromny wpływ na widoczność defektów. Cienie i odbicia mogą maskować zwarcia. Dlatego warto stosować regulowane źródła światła, które pozwalają zmieniać kąt padania. W praktyce często przechylam płytę, aby zobaczyć odbicie światła od menisku lutu.
Dobra optyka zmniejsza zmęczenie oczu i poprawia precyzję. To bezpośrednio przekłada się na mniejszą liczbę błędów i wyższą powtarzalność napraw.
Narzędzia pomocnicze i ESD
Pęsety antystatyczne, chwytaki próżniowe, plecionka do rozlutowywania i preheater to elementy, które zwiększają bezpieczeństwo pracy. Najlepsze praktyki obejmują również stosowanie maty ESD i opaski antystatycznej. Wyładowania elektrostatyczne mogą uszkodzić układy, nawet jeśli nie widać tego od razu.
W serwisach GSM często pomija się temat ESD, bo efekty nie są natychmiastowe. Jednak wrażliwe kontrolery zasilania czy pamięci NAND są podatne na mikrouszkodzenia. Wdrożenie zasad ochrony ESD zmniejsza liczbę reklamacji i trudnych do wyjaśnienia usterek.
Organizacja narzędzi w zasięgu ręki skraca czas pracy i ogranicza ryzyko przypadkowego przesunięcia płyty podczas sięgania po akcesoria.
Techniki lutownicze w praktyce serwisowej
Wymiana elementów SMD
Podstawową techniką w mikrolutowaniu jest poprawna wymiana elementów SMD. Kluczowe jest równomierne podgrzanie obu padów i delikatne zdjęcie elementu bez podważania. Podważanie na siłę prowadzi do odrywania padów, co znacząco komplikuje naprawę.
Po usunięciu elementu należy oczyścić pady plecionką i nałożyć świeżą cynę. Dopiero wtedy montujemy nowy komponent, kontrolując jego pozycję pod mikroskopem. Warto pamiętać, że element powinien „wskoczyć” na miejsce dzięki napięciu powierzchniowemu lutu.
Różnice między tradycyjnym lutowaniem a mikrolutowaniem opisano w artykule Mikrolutowanie vs tradycyjne lutowanie – co wybrać?. W praktyce precyzja i kontrola temperatury są tu kluczowe.
Naprawa padów i ścieżek
Uszkodzony pad nie oznacza końca płyty. Najlepsze praktyki obejmują rekonstrukcję połączeń przy użyciu cienkiego przewodu kynar lub specjalnych taśm naprawczych. Ważne jest odsłonięcie fragmentu zdrowej ścieżki i solidne przylutowanie przewodu.
Po wykonaniu połączenia należy zabezpieczyć je lakierem UV lub maską soldermask. Zapobiega to przypadkowemu zwarciu oraz odrywaniu przewodu podczas dalszej pracy. Każda taka naprawa powinna być wykonana estetycznie i stabilnie mechanicznie.
W praktyce warto dokumentować takie modyfikacje zdjęciem. Ułatwia to późniejszą diagnostykę, jeśli urządzenie wróci do serwisu z inną usterką.
Praca z układami BGA
Mikrolutowanie często obejmuje również pracę przy układach BGA. Tu kluczowe jest równomierne nagrzewanie i kontrola profilu temperatury. Zbyt szybkie podniesienie układu może spowodować wyrwanie padów z laminatu.
Decyzja, czy wykonać reballing, czy wymianę, powinna być oparta na diagnozie. Różnice między tymi metodami opisano w artykule Reballing a wymiana układu – kluczowe różnice. Najlepsza praktyka to unikanie pochopnych decyzji i opieranie się na pomiarach oraz doświadczeniu.
Po montażu układu należy dokładnie sprawdzić jego osadzenie i wykonać testy funkcjonalne urządzenia. Brak obrazu czy brak ładowania może wynikać z minimalnych przesunięć, niewidocznych bez odpowiedniego doświadczenia.
Diagnostyka i kontrola jakości po lutowaniu
Inspekcja wizualna pod mikroskopem
Każda naprawa powinna zakończyć się dokładną inspekcją. Sprawdzamy, czy nie ma mostków lutowniczych, czy elementy są równo osadzone i czy nie doszło do przegrzania laminatu. Najlepsze praktyki obejmują kontrolę z różnych kątów oraz przy różnym natężeniu światła.
Nawet minimalne zwarcie może powodować niestabilną pracę urządzenia. Dlatego nie warto pomijać tego etapu, nawet jeśli urządzenie uruchamia się poprawnie.
W przypadku bardziej złożonych usterek pomocna będzie analiza opisana w Jak skutecznie diagnozować uszkodzenia płyt głównych?.
Pomiary elektryczne
Po zakończeniu lutowania należy wykonać pomiary rezystancji do masy oraz sprawdzić linie zasilające. To pozwala wykryć zwarcia zanim podłączymy pełne zasilanie. W praktyce użycie zasilacza laboratoryjnego z ograniczeniem prądu minimalizuje ryzyko dalszych uszkodzeń.
Kontrola poboru prądu podczas startu urządzenia dostarcza cennych informacji diagnostycznych. Nienaturalnie wysoki pobór może wskazywać na błąd montażowy lub uszkodzony element.
Najlepsza praktyka to dokumentowanie wartości pomiarów przed i po naprawie. Pozwala to budować własną bazę danych typowych zachowań konkretnych modeli.
Testy funkcjonalne
Ostatecznym etapem jest pełny test funkcjonalny: ładowanie, komunikacja, Wi-Fi, aparat, audio. Mikrolutowanie często dotyczy obszarów odpowiedzialnych za wiele funkcji jednocześnie, dlatego test musi być szeroki.
W praktyce warto korzystać z checklisty, aby nie pominąć żadnego modułu. Często drobny błąd lutowniczy ujawnia się dopiero przy intensywnym użytkowaniu urządzenia.
Najlepsze praktyki w mikrolutowaniu zakładają, że naprawa kończy się dopiero wtedy, gdy urządzenie przejdzie wszystkie testy bez zastrzeżeń.
Organizacja stanowiska i rozwój umiejętności
Ergonomia pracy
Długotrwałe mikrolutowanie obciąża wzrok i kręgosłup. Odpowiednia wysokość stołu, regulowane krzesło i stabilne podparcie rąk zwiększają precyzję. Najlepsze praktyki obejmują także regularne przerwy, aby uniknąć zmęczenia, które prowadzi do błędów.
Ułożenie narzędzi w logiczny sposób skraca czas operacji. Chaos na stanowisku zwiększa ryzyko przypadkowego strącenia elementów lub przegrzania płyty.
W praktyce dobrze zorganizowane stanowisko pozwala skrócić czas naprawy nawet o kilkanaście procent.
Stałe doskonalenie technik
Mikrolutowanie wymaga ciągłej nauki. Nowe modele urządzeń wprowadzają inne układy i technologie montażu. Dlatego warto analizować przypadki serwisowe i wymieniać się doświadczeniem z innymi technikami.
Artykuł Dlaczego warto znać techniki mikrolutowania? pokazuje, jak rozwój umiejętności przekłada się na realne zyski serwisu. Im większa wiedza, tym mniej zgadywania i strat czasu.
Najlepsza praktyka to regularne ćwiczenia na płytach testowych i analiza własnych błędów. To buduje pewność i powtarzalność działań.
Dokumentacja i standardy
Wprowadzenie wewnętrznych standardów pracy zwiększa jakość usług. Opis procedur, zapisy temperatur, użytych materiałów i wyników testów pozwalają utrzymać spójny poziom napraw.
Dokumentacja zdjęciowa przed i po naprawie chroni serwis przed nieuzasadnionymi reklamacjami. Jest także materiałem szkoleniowym dla nowych pracowników.
Najlepsze praktyki w mikrolutowaniu to nie tylko technika, ale również systematyczność i odpowiedzialność za każdy etap procesu.
FAQ
Jaką temperaturę ustawić do mikrolutowania?
Temperatura zależy od rodzaju spoiwa i masy elementu. Dla cyny bezołowiowej zwykle stosuje się 320–380°C przy hot-air, ale kluczowe jest wcześniejsze podgrzanie płyty. Lepiej pracować w niższej temperaturze i dłużej, niż przegrzać laminat w krótkim czasie.
Dlaczego pady odrywają się podczas lutowania?
Najczęstszą przyczyną jest zbyt wysoka temperatura, brak preheatingu lub mechaniczne podważanie elementu. Pady mogą być również osłabione po wcześniejszych naprawach. Delikatność i kontrola czasu grzania to podstawa.
Czy każdy układ BGA można poddać reballingowi?
Nie każdy. Decyzja zależy od rodzaju uszkodzenia i stanu laminatu. Jeśli układ jest wewnętrznie uszkodzony, reballing nie rozwiąże problemu. Konieczna jest trafna diagnoza przed podjęciem decyzji.
Jak sprawdzić, czy po lutowaniu nie ma zwarcia?
Należy wykonać pomiar rezystancji do masy oraz użyć zasilacza laboratoryjnego z ograniczeniem prądu. Obserwacja poboru prądu podczas startu urządzenia pozwala szybko wykryć nieprawidłowości.
Jak rozwijać umiejętności mikrolutowania?
Najlepszym sposobem są regularne ćwiczenia, analiza schematów oraz nauka na rzeczywistych przypadkach serwisowych. Warto również inwestować w szkolenia i wymianę doświadczeń z innymi technikami.
Podsumowanie
Najlepsze praktyki w mikrolutowaniu opierają się na trzech filarach: wiedzy technicznej, właściwych narzędziach oraz konsekwentnym przestrzeganiu procedur. Kontrola temperatury, dobór topnika, praca pod mikroskopem i dokładna diagnostyka po naprawie znacząco zwiększają skuteczność działań. Każdy etap – od analizy usterki po testy końcowe – ma znaczenie dla trwałości naprawy.
Mikrolutowanie nie wybacza pośpiechu i improwizacji. Precyzja, cierpliwość i systematyczne doskonalenie umiejętności pozwalają budować reputację serwisu i ograniczać liczbę reklamacji. Wdrożenie opisanych zasad w codziennej pracy przekłada się bezpośrednio na jakość i bezpieczeństwo napraw.
