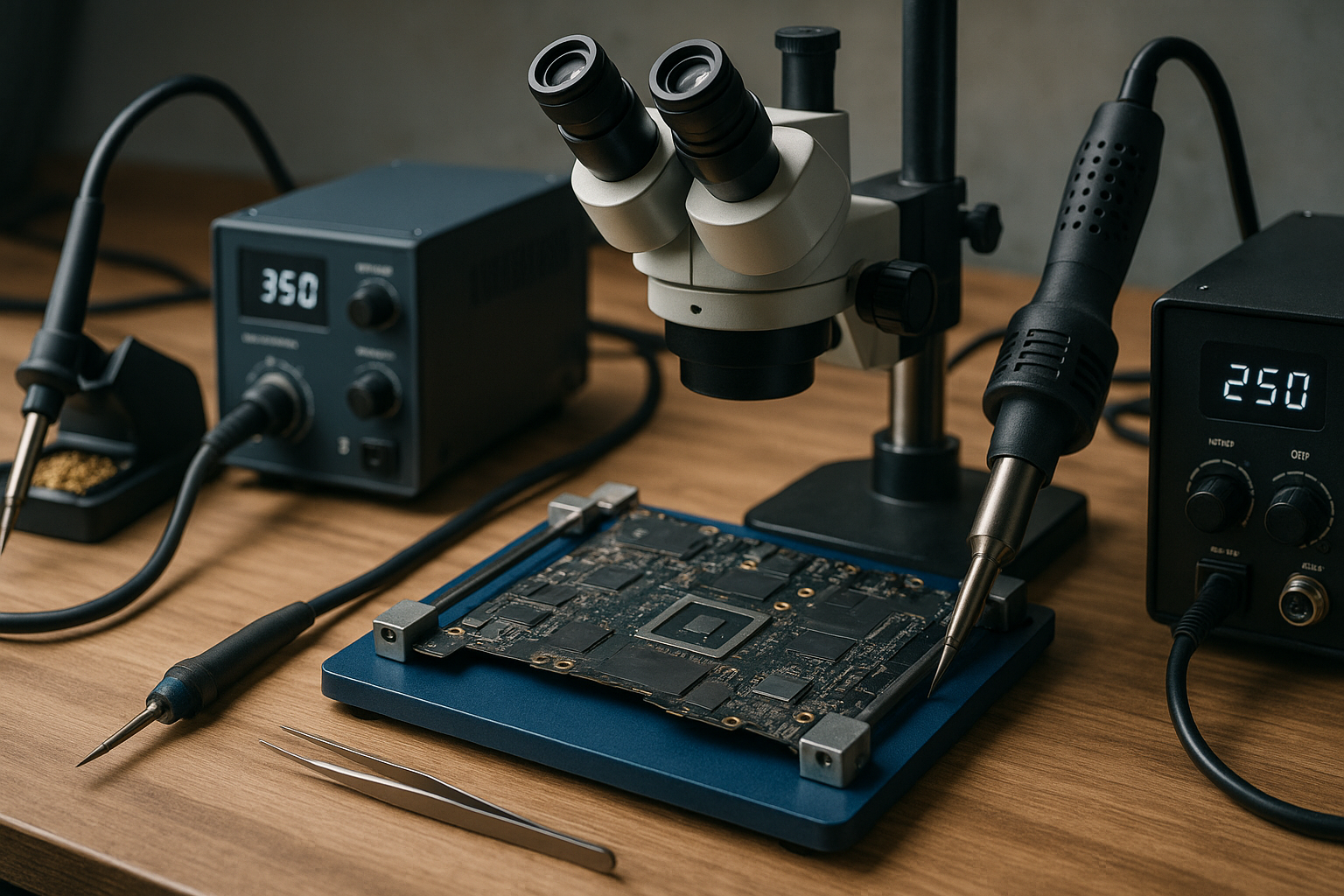

Jakie narzędzia są niezbędne do mikrolutowania?
Mikrolutowanie to dziedzina, w której precyzja mierzona jest w dziesiątych częściach milimetra, a błąd często kosztuje uszkodzenie ścieżki, przelotki lub całego układu scalonego. W serwisach GSM i komputerowych coraz rzadziej mamy do czynienia z klasycznymi elementami przewlekanymi. Zamiast nich dominują układy BGA, QFN, drobne elementy 0201 i 01005 oraz wielowarstwowe płyty główne o wysokiej gęstości upakowania. W takich warunkach odpowiednie narzędzia do mikrolutowania nie są luksusem – są absolutną podstawą bezpiecznej i powtarzalnej pracy.
Wielu techników rozpoczynających przygodę z mikrolutowaniem zadaje to samo pytanie: co jest naprawdę niezbędne, a co tylko dodatkiem marketingowym? Odpowiedź zależy od zakresu napraw, jakie wykonujesz, ale istnieje zestaw narzędzi, bez których trudno mówić o profesjonalnym stanowisku. W tym artykule wyjaśniam, jakie narzędzia do mikrolutowania są konieczne, jak je dobierać do typu napraw oraz na co zwracać uwagę przy zakupie. Znajdziesz tu zarówno podstawy dla hobbystów, jak i wskazówki dla serwisów, które chcą podnieść jakość i powtarzalność napraw.
Każdą grupę narzędzi omawiam w kontekście praktycznym: jak wpływają na jakość połączeń lutowanych, kiedy są niezbędne, a kiedy można je zastąpić innym rozwiązaniem. Dzięki temu łatwiej zdecydujesz, w jaki sprzęt do lutowania warto zainwestować na początku, a co rozbudować w kolejnym etapie rozwoju stanowiska.
Stacja lutownicza – serce stanowiska do mikrolutowania
Dlaczego jakość stacji ma kluczowe znaczenie?
Stacja lutownicza to podstawowe narzędzie do mikrolutowania i jednocześnie element, który w największym stopniu wpływa na stabilność procesu. W mikrolutowaniu pracujemy z bardzo małymi padami, cienkimi ścieżkami i delikatnymi komponentami. Każde wahanie temperatury grotu może powodować niedogrzanie połączenia albo przegrzanie laminatu. Dobre stacje oferują stabilizację temperatury w czasie rzeczywistym oraz szybkie odzyskiwanie ciepła przy kontakcie z masą termiczną.
W praktyce różnica między budżetową stacją a sprzętem wyższej klasy jest wyraźnie odczuwalna. Przy pracy z padami masowymi w laptopach lub przy wymianie małych układów zasilania w smartfonach tania kolba potrafi „zamierać”, tracąc temperaturę przy pierwszym dotknięciu pola lutowniczego. Efekt to wydłużony czas grzania i zwiększone ryzyko odklejenia pada. W profesjonalnym sprzęcie do lutowania reakcja jest natychmiastowa, co pozwala skrócić czas kontaktu grotu z płytą.
Jeśli planujesz wykonywać zaawansowane naprawy, takie jak wymiana kontrolerów ładowania czy praca przy układach BGA, stabilna stacja lutownicza to inwestycja, która szybko się zwraca. Warto pamiętać, że jakość lutowania bezpośrednio przekłada się na trwałość naprawy i ograniczenie reklamacji.
Jak dobrać moc i typ grotu?
Dobór mocy stacji oraz rodzaju grotów powinien być uzależniony od rodzaju napraw. Do mikrolutowania na płytach smartfonów często wystarcza kolba o mocy 70–90 W, ale przy płytach laptopów i konsol lepiej sprawdza się wyższa moc, pozwalająca na efektywną pracę z dużymi polami masowymi. Nie chodzi o to, by stale pracować na wysokiej temperaturze, lecz by mieć zapas energetyczny w momencie kontaktu z trudnym polem.
Groty powinny być dobrane do rodzaju elementów. W mikrolutowaniu najczęściej używa się grotów typu „stożek”, „mini fala” oraz cienkich dłutowych. Mini fala pozwala równomiernie rozprowadzać cynę po wielu wyprowadzeniach, co jest przydatne przy układach QFP. Z kolei cienki grot stożkowy sprawdza się przy punktowym lutowaniu pojedynczych padów i rekonstrukcji ścieżek.
W praktyce warto posiadać kilka rodzajów grotów i regularnie je wymieniać. Zużyty grot nie tylko gorzej przewodzi ciepło, ale również powoduje niestabilność temperatury i zwiększa zużycie topnika. To drobny element, który realnie wpływa na jakość pracy.
Kalibracja i kontrola temperatury w codziennej pracy
Nawet najlepsza stacja lutownicza wymaga okresowej kontroli temperatury. W serwisach, gdzie praca trwa wiele godzin dziennie, odchyłki mogą sięgać kilkunastu stopni. W mikrolutowaniu taka różnica ma znaczenie, szczególnie przy elementach wrażliwych na przegrzanie. Użycie zewnętrznego miernika temperatury z termoparą pozwala zweryfikować, czy ustawiona wartość odpowiada rzeczywistej.
Warto również pracować w określonych zakresach temperatur zależnie od rodzaju spoiwa. Dla cyny bezołowiowej temperatury są wyższe, ale nie oznacza to, że zawsze należy ustawiać 400°C. Często lepszym rozwiązaniem jest użycie odpowiedniego topnika i poprawa przewodzenia ciepła niż podnoszenie temperatury.
Jeżeli interesuje Cię temat pracy z układami kulkowymi, zobacz także artykuł Wymiana BGA krok po kroku dla początkujących, gdzie omawiam znaczenie kontroli temperatury w procesie reworku.
Hot Air i preheater – kontrola temperatury w praktyce
Stacja Hot Air – kiedy jest niezbędna?
Stacja Hot Air, czyli lutownica na gorące powietrze, jest podstawowym narzędziem przy demontażu i montażu układów SMD oraz BGA. W mikrolutowaniu pozwala na równomierne podgrzanie elementu bez bezpośredniego kontaktu z padami. To szczególnie ważne przy układach wielopinowych oraz komponentach klejonych do laminatu.
W praktyce Hot Air wykorzystuje się do zdejmowania układów zasilania, pamięci, kontrolerów oraz do pracy z gniazdami i drobnymi elementami biernymi. Kluczowe znaczenie ma regulacja przepływu powietrza – zbyt silny nadmuch może przesunąć elementy 0201, zbyt słaby wydłuży czas nagrzewania i zwiększy ryzyko przegrzania.
Warto wybierać modele z precyzyjną regulacją temperatury i stabilnym przepływem. Tanie urządzenia często mają duże wahania temperatury, co utrudnia powtarzalną pracę i zwiększa ryzyko uszkodzeń.
Rola preheatera w ochronie laminatu
Preheater to podgrzewacz dolny, który wstępnie nagrzewa płytę główną przed użyciem Hot Air. Jego zadaniem jest zmniejszenie różnicy temperatur między górną a dolną warstwą laminatu. W praktyce ogranicza to naprężenia i ryzyko wygięcia płyty.
Przy pracy z płytami laptopów i konsol preheater znacząco zwiększa bezpieczeństwo. Podgrzanie laminatu do około 120–150°C pozwala skrócić czas działania gorącego powietrza od góry. To szczególnie istotne przy układach BGA, gdzie nierównomierne grzanie może prowadzić do mikropęknięć.
Temat przyczyn uszkodzeń połączeń kulkowych szerzej opisuję w artykule Najczęstsze przyczyny uszkodzeń BGA i naprawa. Zrozumienie mechaniki naprężeń pomaga lepiej wykorzystać możliwości preheatera.
Profile temperaturowe i praktyka serwisowa
W bardziej zaawansowanych naprawach stosuje się określone profile temperaturowe, czyli zaplanowane etapy nagrzewania i chłodzenia. Nawet jeśli nie korzystasz z automatycznej stacji IR, warto przyjąć określony schemat pracy: wstępne podgrzanie, właściwe nagrzanie do temperatury topnienia spoiwa oraz kontrolowane studzenie.
W praktyce oznacza to unikanie gwałtownego schładzania sprężonym powietrzem czy przesuwania płyty bezpośrednio po demontażu układu. Stabilne chłodzenie zmniejsza ryzyko powstawania mikropęknięć w strukturze lutowia.
Dobrze ustawiony Hot Air i preheater nie tylko zwiększają skuteczność naprawy, ale też skracają czas pracy. To realna oszczędność w serwisie, gdzie liczy się wydajność i powtarzalność.
Mikroskop i optyka – precyzja zaczyna się od widoczności
Dlaczego lupa to za mało?
W mikrolutowaniu operujemy na elementach, których rozmiar często nie przekracza kilku milimetrów. Próba pracy wyłącznie z lupą szybko prowadzi do zmęczenia wzroku i błędów. Mikroskop stereoskopowy pozwala na obserwację w powiększeniu 5x–20x z zachowaniem percepcji głębi, co jest kluczowe przy pozycjonowaniu elementów.
W praktyce mikroskop umożliwia ocenę jakości lutów, wykrycie mostków cynowych oraz kontrolę stanu padów po demontażu układu. Bez odpowiedniego powiększenia łatwo przeoczyć mikropęknięcia czy delikatne zwarcia między wyprowadzeniami.
Jeżeli zastanawiasz się, jakie umiejętności są potrzebne do pracy pod mikroskopem, polecam artykuł Jakie umiejętności są potrzebne do mikrolutowania?, gdzie omawiam znaczenie koordynacji ręka–oko i pracy w powiększeniu.
Parametry mikroskopu w serwisie GSM
Najlepiej sprawdzają się mikroskopy z regulacją zoomu i odległości roboczej minimum 10 cm. Pozwala to swobodnie operować kolbą i dyszą Hot Air pod obiektywem. Istotne jest również oświetlenie – pierścieniowe LED z regulacją natężenia umożliwia dostosowanie światła do rodzaju powierzchni.
W serwisie GSM coraz częściej stosuje się dodatkowe kamery HDMI, które pozwalają wyświetlać obraz na monitorze. Ułatwia to dokumentowanie napraw oraz szkolenie nowych pracowników. Należy jednak pamiętać, że obraz na ekranie nie zastąpi widzenia stereoskopowego przy precyzyjnych czynnościach.
Ergonomia pracy pod mikroskopem
Wielogodzinna praca w pochylonej pozycji prowadzi do bólu karku i pleców. Dlatego stanowisko powinno być dostosowane do wzrostu technika, a mikroskop ustawiony tak, aby plecy pozostawały możliwie proste. Ergonomia jest często pomijana, a ma bezpośredni wpływ na jakość pracy i koncentrację.
W praktyce warto inwestować w stabilne ramię mikroskopu i solidny statyw. Drgania stołu czy niestabilne mocowanie utrudniają precyzyjne operacje i zwiększają ryzyko uszkodzenia elementu.
Narzędzia pomocnicze i materiały eksploatacyjne
Pęsety, chwytaki i uchwyty PCB
Pęseta w mikrolutowaniu jest przedłużeniem ręki technika. Powinna być antystatyczna, dobrze wyważona i dopasowana do rodzaju elementów. W praktyce warto mieć kilka modeli: prostą, zakrzywioną oraz bardzo cienką do elementów 0201. Tępe lub źle spasowane końcówki powodują wyślizgiwanie się komponentów i wydłużają czas pracy.
Uchwyt do PCB stabilizuje płytę i zapobiega jej przesuwaniu podczas lutowania. To szczególnie ważne przy pracy pod mikroskopem, gdzie każdy ruch jest widoczny w powiększeniu. Stabilność stanowiska przekłada się na precyzję.
Topniki, spoiwa i plecionka
Topnik to substancja chemiczna wspomagająca proces lutowania poprzez usuwanie tlenków i poprawę zwilżania powierzchni. W mikrolutowaniu stosuje się najczęściej topniki typu no-clean lub RMA. Dobór topnika wpływa na jakość połączenia oraz łatwość czyszczenia po naprawie.
Spoiwo powinno być dobrane do standardu płyty. W wielu przypadkach stosuje się cynę bezołowiową, ale przy naprawach serwisowych często używa się stopów o niższej temperaturze topnienia w celu ograniczenia obciążenia termicznego. Plecionka miedziana służy do usuwania nadmiaru cyny i czyszczenia padów przed montażem nowego elementu.
Czyszczenie i chemia serwisowa
Po zakończeniu lutowania konieczne jest usunięcie pozostałości topnika. Do tego celu używa się alkoholu izopropylowego (IPA) lub specjalnych preparatów czyszczących. Resztki topnika mogą być higroskopijne i w dłuższej perspektywie powodować korozję.
W praktyce czystość stanowiska i płyty głównej wpływa nie tylko na estetykę, ale również na skuteczność diagnostyki. Zanieczyszczenia mogą maskować zwarcia i utrudniać pomiary.
Sprzęt diagnostyczny jako uzupełnienie mikrolutowania
Multimetr i zasilacz laboratoryjny
Mikrolutowanie bez diagnostyki jest działaniem na ślepo. Multimetr pozwala sprawdzić ciągłość ścieżek, rezystancję względem masy oraz obecność napięć. To podstawowe narzędzie przed i po każdej ingerencji lutowniczej.
Zasilacz laboratoryjny umożliwia bezpieczne podanie napięcia i obserwację poboru prądu. Dzięki temu można wykryć zwarcie na linii zasilania i kontrolować zachowanie płyty po naprawie. Więcej o praktycznym wykorzystaniu tego narzędzia przeczytasz w artykule Zasilacz laboratoryjny w diagnostyce płyt głównych – jak używać go bezpiecznie i skutecznie.
Kamera termowizyjna i metody lokalizacji zwarć
W zaawansowanych serwisach coraz częściej stosuje się kamery termowizyjne do szybkiej lokalizacji przegrzewających się elementów. To szczególnie przydatne przy zwarciach, które trudno wykryć tradycyjnymi metodami pomiarowymi.
W praktyce kamera pozwala skrócić czas diagnozy i ograniczyć niepotrzebne wylutowywanie elementów. To narzędzie, które nie jest obowiązkowe na start, ale znacząco zwiększa efektywność pracy przy bardziej skomplikowanych przypadkach.
Znaczenie prawidłowej kolejności działań
Nawet najlepsze narzędzia do mikrolutowania nie zastąpią logicznej diagnostyki. Przed wymianą układu należy upewnić się, że to on jest przyczyną usterki. W przeciwnym razie ryzykujemy niepotrzebne podgrzewanie płyty i dodatkowe uszkodzenia.
Właściwe podejście do diagnozy ogranicza liczbę ingerencji termicznych i zwiększa skuteczność napraw. Mikrolutowanie powinno być ostatnim etapem procesu, a nie pierwszym odruchem po wykryciu usterki.
FAQ – najczęstsze pytania
Czy na początek wystarczy tania stacja lutownicza?
Na start można używać tańszej stacji, ale należy mieć świadomość jej ograniczeń. Niestabilna temperatura i słabe groty utrudniają naukę prawidłowych technik. W praktyce szybciej osiągniesz lepsze rezultaty, inwestując w sprawdzony sprzęt o stabilnej regulacji temperatury.
Jaka temperatura jest najlepsza do mikrolutowania?
Nie istnieje jedna uniwersalna wartość. Dla cyny bezołowiowej zwykle pracuje się w wyższym zakresie niż dla ołowiowej, ale kluczowe jest dobranie temperatury do konkretnej płyty i używanego topnika. Ważniejsze od maksymalnej temperatury jest skrócenie czasu grzania.
Czy mikroskop jest konieczny?
Tak, przy pracy z elementami SMD o małych rozmiarach mikroskop znacząco zwiększa precyzję i bezpieczeństwo. Lupa może wystarczyć do prostych napraw, ale przy zaawansowanych operacjach jest niewystarczająca.
Czy preheater jest potrzebny w małym serwisie?
Jeżeli wykonujesz naprawy płyt laptopów lub konsol, preheater zdecydowanie zwiększa bezpieczeństwo pracy. W przypadku drobnych napraw w smartfonach można go traktować jako element rozwojowy stanowiska.
Jakie narzędzia do mikrolutowania są absolutnym minimum?
Minimum to dobra stacja lutownicza z zestawem grotów, Hot Air, mikroskop, pęsety, topnik oraz multimetr. Taki zestaw pozwala wykonywać większość podstawowych napraw w serwisie GSM.
Podsumowanie
Mikrolutowanie wymaga nie tylko umiejętności manualnych, ale również odpowiednio dobranego sprzętu. Stacja lutownicza, Hot Air, mikroskop oraz narzędzia pomocnicze tworzą fundament stanowiska. Uzupełnienie ich o sprzęt diagnostyczny pozwala pracować świadomie i ograniczać ryzyko błędów.
Inwestycja w dobre narzędzia do mikrolutowania przekłada się na jakość napraw, krótszy czas pracy i mniejszą liczbę reklamacji. Warto budować stanowisko etapami, zaczynając od solidnych podstaw, a następnie rozbudowywać je wraz z rosnącym doświadczeniem i zakresem wykonywanych usług.
