Diagnostyka płyty głównej iPhone – co wykryć?
Diagnostyka płyty głównej iPhone to jeden z najbardziej wymagających etapów pracy w serwisie GSM. Nowoczesne modele Apple wykorzystują wielowarstwowe PCB, podwójne płyty (stacked board), gęsto upakowane układy BGA oraz rozbudowane systemy zasilania oparte na wielu liniach napięć. W praktyce oznacza to, że usterka objawiająca się brakiem włączania telefonu może mieć kilkanaście potencjalnych przyczyn – od prostego zwarcia kondensatora po uszkodzony kontroler PMIC czy procesor.
Dobrze przeprowadzona diagnostyka płyty głównej pozwala nie tylko wykryć uszkodzony element, ale również określić, czy naprawa jest ekonomicznie uzasadniona. W tym artykule wyjaśniam, co realnie można wykryć podczas profesjonalnej diagnostyki iPhone’a, jakimi metodami się to robi oraz na co zwrócić uwagę, aby nie uszkodzić płyty podczas pomiarów. To wiedza praktyczna – oparta na doświadczeniu z napraw płyt po zalaniu, upadku i nieudanych próbach naprawy przez innych serwisantów.
Jeżeli zajmujesz się mikrolutowaniem lub chcesz wejść na wyższy poziom serwisu, zrozumienie procesów diagnostycznych jest ważniejsze niż sama technika lutowania. Bez prawidłowej diagnozy nawet najlepsza stacja hot-air nie rozwiąże problemu.
Podstawy diagnostyki płyty głównej iPhone
Na czym polega diagnostyka płyty głównej?
Diagnostyka płyty głównej to proces identyfikowania przyczyny nieprawidłowego działania urządzenia poprzez analizę napięć, sygnałów, rezystancji oraz zachowania płyty pod obciążeniem. W przypadku iPhone’a obejmuje to zarówno pomiary statyczne (bez zasilania), jak i dynamiczne – z użyciem zasilacza laboratoryjnego oraz narzędzi pomiarowych wysokiej precyzji.
W praktyce serwisowej diagnostyka zaczyna się od obserwacji objawów: czy telefon reaguje na podłączenie ładowarki, czy pobiera prąd, czy wykrywa go komputer, czy pojawia się logo Apple. Każdy z tych symptomów zawęża obszar poszukiwań. Jeżeli urządzenie nie pobiera prądu w ogóle, podejrzenie pada na linię główną PP_VDD_MAIN lub uszkodzenie układu Tristar/Hydra w starszych modelach.
Warto pamiętać, że skuteczność diagnozy zależy od kolejności działań. Temat ten szerzej omawiam w artykule Dlaczego kolejność działań w diagnostyce jest kluczowa, ponieważ pominięcie podstawowych pomiarów często prowadzi do błędnych wniosków i niepotrzebnego demontażu układów BGA.
Narzędzia wykorzystywane w diagnostyce

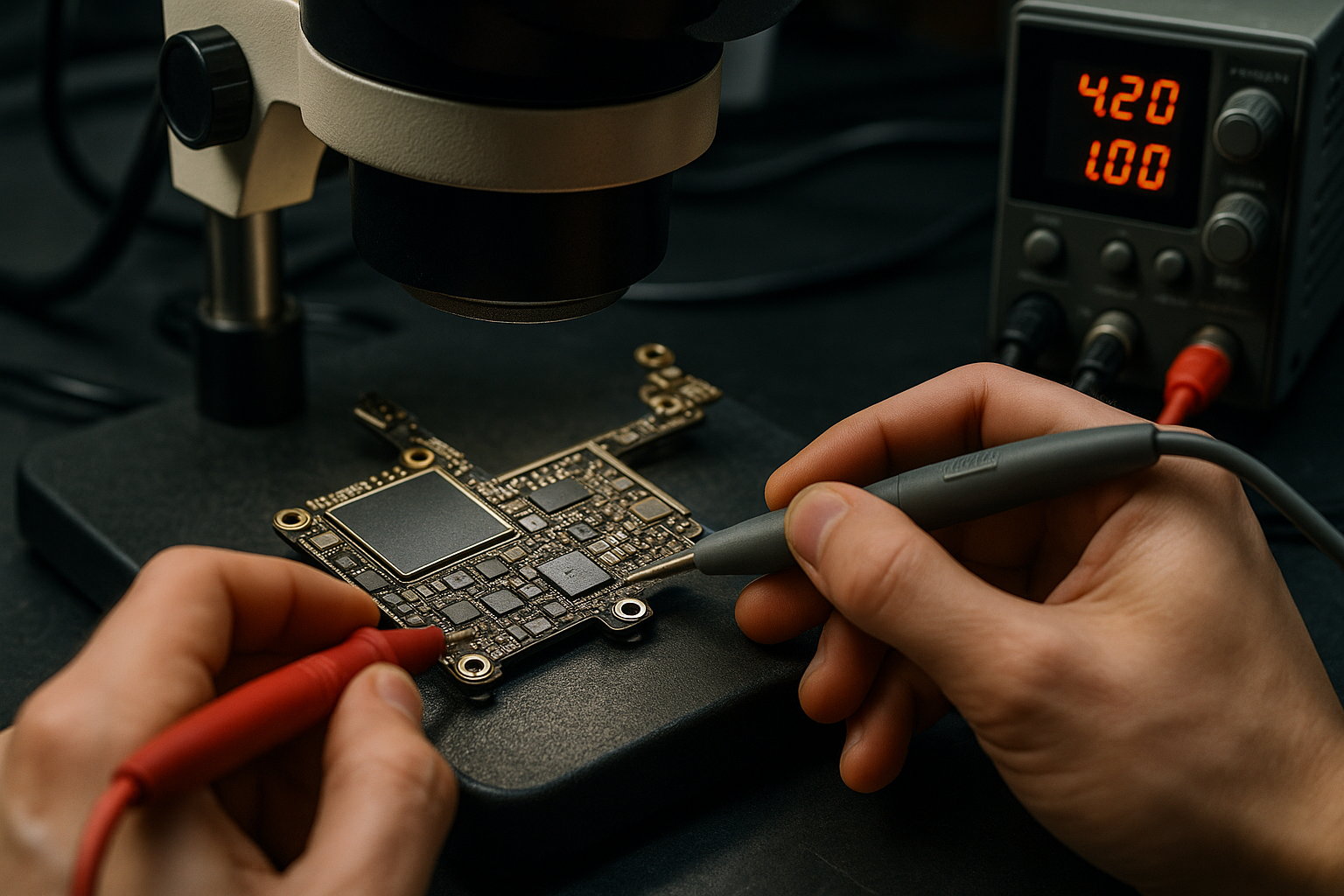

Podstawowym narzędziem jest zasilacz laboratoryjny z regulacją napięcia i ograniczeniem prądu. Umożliwia on obserwację poboru prądu przy próbie uruchomienia płyty. Charakterystyczne skoki, brak reakcji lub stały wysoki pobór wskazują konkretne obszary uszkodzeń. W diagnostyce iPhone’ów często analizujemy wartości rzędu kilku miliamperów – dlatego precyzja sprzętu ma znaczenie.
Drugim filarem jest multimetr z funkcją pomiaru rezystancji do masy. Pomiar rezystancji na głównych liniach zasilania pozwala wykryć zwarcia jeszcze przed podaniem napięcia. W modelach z podwójną płytą (np. iPhone X i nowsze) pomiary należy wykonywać z uwzględnieniem warstw wewnętrznych, co wymaga znajomości schematów i boardview.
Coraz częściej wykorzystuje się również kamerę termowizyjną. Przy zwarciu na linii zasilania niewielki element – najczęściej kondensator – nagrzewa się szybciej niż reszta płyty. To znacząco skraca czas lokalizacji usterki, szczególnie gdy zwarcie jest twarde i generuje wyraźny pobór prądu.
Znaczenie dokumentacji serwisowej
Bez schematu i boardview diagnostyka iPhone’a jest utrudniona. Dokumentacja pozwala zrozumieć, jakie napięcia powinny pojawić się w danym etapie startu oraz które elementy są ze sobą powiązane. Przykładowo brak napięcia PP3V0_NAND może uniemożliwić start systemu, mimo że telefon reaguje na przycisk power.
Doświadczenie pokazuje, że wielu początkujących serwisantów pomija analizę schematu i skupia się wyłącznie na pomiarach „na ślepo”. To błąd. Zrozumienie architektury płyty przyspiesza naprawę i ogranicza ryzyko uszkodzenia sąsiednich obwodów.
Jeżeli chcesz uporządkować proces krok po kroku, polecam materiał Diagnostyka płyty głównej krok po kroku – podejście serwisowe bez zgadywania, gdzie omawiam logiczną sekwencję działań w pracy z elektroniką mobilną.
Diagnozowanie problemów z zasilaniem
Brak reakcji na ładowarkę
Jednym z najczęstszych problemów jest iPhone, który nie reaguje na podłączenie ładowarki. Diagnostyka płyty głównej w takim przypadku zaczyna się od sprawdzenia linii VBUS oraz układu odpowiedzialnego za komunikację z akcesoriami. W zależności od modelu może to być Tristar, Hydra lub odpowiednik w nowszych konstrukcjach.
W praktyce podłączamy płytę do zasilacza ustawionego na napięcie baterii i obserwujemy pobór prądu. Jeżeli wynosi 0 mA, możliwe jest przerwanie linii zasilania lub uszkodzenie bezpiecznika. Jeżeli pobór jest niestabilny, problem może dotyczyć kontrolera ładowania.
Ważna wskazówka: zanim zdecydujesz się na wymianę układu zasilania, sprawdź rezystancję na głównych liniach. Zwarcie za PMIC może powodować objawy podobne do jego uszkodzenia.
Pętla restartów i brak pełnego startu
Bootloop w iPhone często wynika z problemów z zasilaniem określonego bloku – na przykład pamięci NAND, basebandu lub CPU. Diagnostyka polega na analizie, w którym momencie pobór prądu zostaje przerwany. Charakterystyczny cykl wzrostu do określonej wartości i spadku sugeruje problem z inicjalizacją któregoś z układów.
W jednym z przypadków serwisowych iPhone uruchamiał się tylko do logo Apple. Analiza wykazała brak stabilnego napięcia na linii zasilającej pamięć. Przyczyną był uszkodzony kondensator powodujący niestabilność napięcia, a nie sama pamięć NAND.
To pokazuje, że diagnostyka płyty głównej powinna zawsze obejmować pomiar napięć dynamicznych, a nie wyłącznie ocenę objawów wizualnych.
Nadmierny pobór prądu
Jeżeli płyta pobiera wysoki prąd natychmiast po podaniu napięcia, mamy do czynienia ze zwarciem lub uszkodzonym układem. W takich sytuacjach stosuje się technikę wstrzykiwania napięcia w linię z ograniczeniem prądu i obserwację nagrzewających się elementów.
Temat ten dokładniej opisuję w artykule Zwarcie na linii zasilania – jak diagnozować bez palenia płyty, gdzie omawiam bezpieczne wartości napięć i typowe błędy prowadzące do uszkodzenia laminatu.
Wskazówka praktyczna: nigdy nie podawaj pełnego napięcia baterii na linię o niskiej rezystancji bez ograniczenia prądu. Możesz w ten sposób uszkodzić warstwy wewnętrzne PCB.
Wykrywanie zwarć i uszkodzeń linii sygnałowych
Zwarcia do masy – jak je lokalizować?
Zwarcie do masy to jedna z najczęstszych usterek w iPhone’ach po zalaniu lub upadku. Objawia się niską rezystancją na danej linii oraz wysokim poborem prądu. Diagnostyka polega na systematycznym zawężaniu obszaru poszukiwań – od pomiaru rezystancji, przez analizę schematu, aż po lokalizację cieplną.
W praktyce zaczynam od porównania wartości rezystancji z identyczną, sprawną płytą. Różnica kilkudziesięciu omów może być sygnałem problemu. Następnie wstrzykuję niskie napięcie i obserwuję reakcję elementów pod mikroskopem lub kamerą termowizyjną.
Więcej na temat metodyki znajdziesz w materiale Diagnostyka zwarcia na płycie głównej – praktyczne podejście z serwisu, gdzie omawiam realne przypadki z pracy.
Uszkodzenia ścieżek i przelotek
Upadek telefonu może doprowadzić do mikropęknięć w strukturze PCB. W iPhone’ach z płytą warstwową uszkodzenie przelotki między warstwami bywa trudne do wykrycia. Objawy są niestabilne – telefon działa tylko pod naciskiem lub po podgrzaniu.
Diagnostyka polega na delikatnym doginaniu płyty (w kontrolowany sposób) oraz analizie zmian w poborze prądu. Czasem konieczne jest zdjęcie osłon EMI i bezpośredni pomiar ciągłości sygnału między punktami testowymi.
Wskazówka: jeżeli urządzenie reaguje na nacisk w jednym obszarze, prawdopodobieństwo pęknięcia połączenia BGA lub przelotki jest wysokie.
Zwarcia między liniami sygnałowymi
Nie każde zwarcie dotyczy zasilania. Czasem dochodzi do zwarcia między liniami danych, na przykład w obwodzie wyświetlacza lub Touch ID. Objawia się to brakiem obrazu mimo prawidłowych napięć.
W takich przypadkach diagnostyka wymaga analizy oscyloskopowej. Sprawdzenie, czy linie komunikacyjne generują sygnał, pozwala określić, czy problem leży po stronie procesora, czy w torze pośrednim.
To etap wymagający doświadczenia i wiedzy z zakresu mikrolutowania – nieumiejętna próba naprawy może doprowadzić do trwałego uszkodzenia procesora.
Identyfikacja uszkodzonych układów scalonych
Objawy uszkodzenia CPU, NAND i baseband
Uszkodzenie głównych układów BGA w iPhone jest rzadsze niż zwarcia kondensatorów, ale zdarza się szczególnie po upadkach. Diagnostyka polega na analizie sekwencji startowej oraz komunikacji z komputerem w trybie DFU.
Brak wykrywania urządzenia przez iTunes może wskazywać na problem z basebandem lub pamięcią. Warto jednak najpierw wykluczyć problemy z zasilaniem tych układów.
Jeżeli podejrzewasz awarię układu, pomocny będzie artykuł Jak rozpoznać uszkodzenie układu scalonego?, w którym omawiam symptomy wskazujące na konieczność reballingu lub wymiany.
Kiedy reballing ma sens?
Reballing to proces ponownego nałożenia kulek lutowniczych pod układem BGA. W iPhone’ach może być skuteczny w przypadku tzw. zimnych lutów powstałych po upadku. Jednak nie każdy przypadek kwalifikuje się do tej operacji.
Jeżeli struktura krzemowa układu jest uszkodzona, reballing nie przyniesie efektu. Dlatego przed podjęciem decyzji należy wykonać dokładną diagnostykę napięć oraz wykluczyć inne przyczyny.
W praktyce zawsze oceniam opłacalność takiej operacji – w niektórych modelach koszt pracy przewyższa wartość urządzenia.
Błędy podczas wymiany układów
Wymiana BGA w iPhone wymaga precyzyjnego ustawienia temperatury i kontroli podgrzewania dolnego. Zbyt wysoka temperatura może doprowadzić do rozwarstwienia PCB. Zbyt niska – do niepełnego przylutowania kulek.
Najczęstsze błędy podczas tego procesu opisuję w artykule Jakie są najczęstsze błędy podczas wymiany układów scalonych?. Warto się z nim zapoznać przed pierwszą próbą demontażu CPU czy pamięci.
Wskazówka praktyczna: zawsze używaj podgrzewacza i kontroluj temperaturę w kilku punktach płyty. Minimalizujesz w ten sposób ryzyko mikropęknięć.
Diagnostyka w praktyce serwisowej – przykłady
iPhone po zalaniu
Urządzenia po zalaniu wymagają szczególnej ostrożności. Korozja może rozwijać się pod układami BGA i powodować niestabilne działanie po kilku dniach od naprawy. Diagnostyka zaczyna się od dokładnego czyszczenia płyty w myjce ultradźwiękowej i inspekcji pod mikroskopem.
Następnie wykonuję pomiary rezystancji wszystkich głównych linii zasilania. W jednym z przypadków korozja pod filtrem sygnałowym powodowała brak zasięgu mimo sprawnego basebandu. Dopiero po jego wymianie telefon odzyskał pełną funkcjonalność.
W takich sytuacjach ważna jest cierpliwość i systematyczne sprawdzanie kolejnych bloków.
Telefon po nieudanej naprawie
Często trafiają do serwisu iPhone’y po nieudanym reballingu lub wymianie układu. Diagnostyka polega wtedy na weryfikacji jakości lutowania – sprawdzam zwarcia między kulkami, brakujące elementy pasywne oraz stan padów.
W jednym przypadku brak jednej kulki pod PMIC powodował losowe restarty. Objawy były mylące i sugerowały uszkodzenie pamięci. Dopiero dokładna analiza pod mikroskopem ujawniła problem.
Wskazówka: jeżeli płyta była wcześniej naprawiana, zawsze zakładaj możliwość błędu montażowego.
Problem pojawiający się po nagrzaniu
Niektóre usterki ujawniają się dopiero po nagrzaniu płyty. Może to świadczyć o mikropęknięciach pod układem BGA. Diagnostyka polega na kontrolowanym podgrzewaniu wybranego obszaru i obserwacji zmian w działaniu.
Jeżeli po podgrzaniu telefon uruchamia się prawidłowo, prawdopodobieństwo problemu z połączeniami lutowniczymi jest wysokie. Wtedy decyzja o reballingu jest uzasadniona.
To przykład, jak ważne jest łączenie obserwacji praktycznych z pomiarami elektrycznymi.
FAQ – najczęstsze pytania
Czy każdą usterkę iPhone’a da się wykryć podczas diagnostyki płyty głównej?
Nie każdą, ale większość usterek sprzętowych można zlokalizować. Diagnostyka pozwala wykryć zwarcia, przerwy w obwodach, brak napięć, uszkodzone układy zasilania oraz wiele problemów z komunikacją między modułami. Trudniejsze są przypadki niestabilne, pojawiające się sporadycznie, które wymagają długotrwałych testów obciążeniowych.
Ile trwa diagnostyka płyty głównej iPhone?
Czas zależy od rodzaju usterki. Proste zwarcie można zlokalizować w ciągu kilkunastu minut. Skomplikowane przypadki, szczególnie po zalaniu, mogą wymagać kilku godzin pracy. W serwisie profesjonalnym diagnostyka powinna być etapem oddzielonym od właściwej naprawy.
Czy diagnostyka zawsze wymaga wylutowywania układów?
Nie. W większości przypadków wystarczą pomiary napięć i rezystancji. Wylutowywanie układu to ostateczność, gdy inne metody nie przynoszą odpowiedzi. Każda ingerencja w BGA wiąże się z ryzykiem uszkodzenia PCB.
Czy kamera termowizyjna jest niezbędna?
Nie jest niezbędna, ale znacząco przyspiesza lokalizację zwarć. W serwisach zajmujących się naprawą płyt głównych inwestycja w takie narzędzie szybko się zwraca, szczególnie przy dużej liczbie napraw.
Kiedy naprawa płyty głównej jest nieopłacalna?
Naprawa może być nieopłacalna, gdy uszkodzeniu uległ procesor sparowany z pamięcią i danymi użytkownika lub gdy płyta ma rozległe uszkodzenia warstw wewnętrznych. W takich przypadkach koszt pracy i ryzyko niepowodzenia są wysokie.
Podsumowanie
Diagnostyka płyty głównej iPhone pozwala wykryć znacznie więcej niż tylko oczywiste zwarcia. Dzięki analizie poboru prądu, pomiarom rezystancji, obserwacji napięć dynamicznych oraz wykorzystaniu dokumentacji serwisowej można precyzyjnie określić źródło problemu. W praktyce oznacza to krótszy czas naprawy i mniejsze ryzyko niepotrzebnej wymiany drogich układów BGA.
Najważniejsze jest logiczne podejście i zachowanie właściwej kolejności działań. Doświadczenie pokazuje, że większość usterek ma powtarzalne schematy, a ich prawidłowe rozpoznanie wymaga cierpliwości oraz znajomości architektury płyty. Dobrze przeprowadzona diagnostyka to fundament skutecznej naprawy i realna przewaga konkurencyjna w serwisie GSM.
