Najnowsze narzędzia do mikrolutowania

Mikrolutowanie wymaga znacznie więcej niż dobrej lutownicy. W naprawach płyt głównych smartfonów, laptopów, konsol i urządzeń IoT technik pracuje z polami lutowniczymi o bardzo małym rastrze, elementami 0201, układami BGA, złączami FPC oraz delikatnymi warstwami laminatu. Najnowsze narzędzia do mikrolutowania mają przede wszystkim zwiększać kontrolę nad temperaturą, przepływem powietrza, ilością spoiwa i siłą mechaniczną używaną podczas pracy. Dzięki temu sprzęt do lutowania nie tylko przyspiesza naprawę, ale także ogranicza ryzyko zerwania pada, przegrzania laminatu lub przypadkowego przesunięcia sąsiednich komponentów.

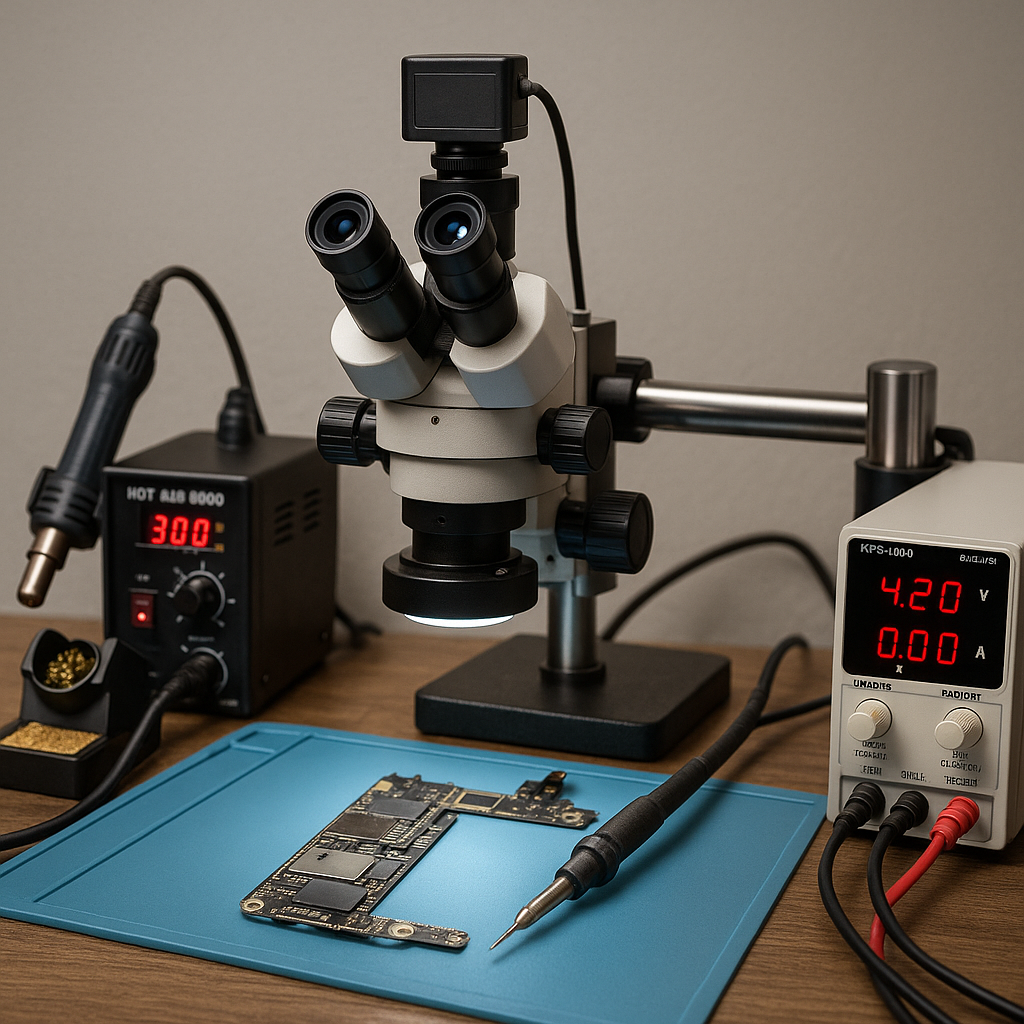

W tym artykule omawiam urządzenia, które rzeczywiście mają znaczenie na stanowisku serwisowym: mikroskopy trinokularowe, kamery HDMI i 4K, inteligentne stacje lutownicze, systemy hot-air, podgrzewacze, zasilacze laboratoryjne, mierniki, pochłaniacze dymu oraz narzędzia mechaniczne. Wyjaśniam, kiedy dana technologia pomaga, jakie parametry sprawdzić przed zakupem i gdzie drogie rozwiązanie nie daje praktycznej przewagi. Czytelnik otrzyma także przykładowe konfiguracje dla początkującego serwisu, stanowiska do napraw GSM oraz pracowni zajmującej się płytami laptopów.

Kierunki rozwoju narzędzi do mikrolutowania

Automatyzacja kontroli temperatury

Najważniejszym kierunkiem rozwoju narzędzi do mikrolutowania jest stabilniejsze zarządzanie energią cieplną. Nowoczesna stacja nie powinna tylko szybko osiągać ustawionej temperatury, lecz także reagować na zmianę obciążenia po przyłożeniu grota do dużej masy miedzi. Systemy z czujnikiem umieszczonym bardzo blisko końcówki potrafią szybciej kompensować spadek temperatury, co ogranicza konieczność długiego grzania pola. W praktyce ma to znaczenie przy lutowaniu ekranów EMI, przewodów masowych i padów połączonych z dużą powierzchnią poligonu. Stabilność jest ważniejsza niż sama maksymalna moc podawana w specyfikacji.

Przykładem praktycznego zastosowania jest wymiana małego kondensatora przy układzie zarządzania zasilaniem. Tania stacja może sygnalizować 350 stopni Celsjusza, lecz po dotknięciu szerokiego pola grot szybko traci energię i operator zaczyna dociskać go mocniej. To zwiększa ryzyko mechanicznego uszkodzenia ścieżki. Stacja z szybkim odzyskiem temperatury pozwala użyć mniejszego nacisku i krótszego czasu kontaktu. Dobrym rozwiązaniem są także profile pracy, w których można zapisać temperaturę, moc oraz czas uśpienia dla różnych typów grotów. Nie zastępują one doświadczenia, ale ograniczają liczbę przypadkowych ustawień.

Przed zakupem warto sprawdzić nie tylko moc znamionową, ale również rodzaj technologii grzania, dostępność grotów i koszt ich wymiany. W praktyce serwisowej liczy się łatwe utrzymanie powtarzalnych parametrów oraz możliwość szybkiego przejścia z grota cienkiego na szeroki. Warto zapoznać się z zasadami opisanymi w materiale najlepsze praktyki w mikrolutowaniu, ponieważ nawet bardzo zaawansowana stacja nie skompensuje złego topnika, zbyt wysokiej temperatury ani nieprawidłowego podparcia płyty. Sprzęt powinien wspierać poprawną technikę, a nie służyć do jej omijania.

Miniaturyzacja i ergonomia stanowiska

Drugą zmianą jest miniaturyzacja wyposażenia. Producenci oferują kompaktowe stacje lutownicze, zasilacze o dużej mocy zajmujące niewiele miejsca oraz kamery montowane nad płytą zamiast klasycznych okularów mikroskopu. Mniejsze urządzenie nie zawsze oznacza słabsze parametry. Dla serwisu GSM ważniejsza od dużej obudowy może być możliwość ustawienia sprzętu w taki sposób, aby operator miał wolną przestrzeń na ręce, przewody i uchwyty. Ergonomia wpływa bezpośrednio na precyzję, ponieważ zmęczony technik częściej wykonuje gwałtowne ruchy i mocniej opiera narzędzie na płycie.

W codziennej pracy dużą różnicę robią uchwyty z regulacją, magnetyczne podstawy, podkładki odporne na temperaturę oraz oświetlenie bez migotania. Uchwyty powinny stabilizować płytę, ale nie mogą zasłaniać punktów testowych ani wywierać nacisku na delikatne krawędzie. Przy naprawie telefonu z warstwową płytą główną warto używać podpór rozmieszczonych blisko obszaru pracy. Jeśli laminat ugina się przy dotknięciu grotem, nawet najlepsza optyka nie zapewni kontroli. To częsty powód pozornie niewytłumaczalnych pęknięć padów i mikropęknięć połączeń.

Konkretna wskazówka jest prosta: przed kupnem kolejnego urządzenia narysuj na kartce rzeczywisty układ stanowiska i zaznacz obszar, w którym poruszają się obie ręce. Następnie sprawdź, czy ramię mikroskopu, przewód hot-air i przewody pomiarowe nie będą się wzajemnie blokować. Wiele problemów można rozwiązać przez lepsze rozmieszczenie sprzętu, a nie przez wymianę urządzeń. Ergonomia jest szczególnie ważna podczas wielogodzinnych napraw, gdy stabilność nadgarstka i swobodny dostęp do płyty decydują o jakości pracy.

Integracja obrazu i dokumentacji

Nowoczesne stanowiska coraz częściej integrują mikroskop z kamerą, monitorem i komputerem. Obraz można wyświetlić na dużym ekranie, nagrać przebieg naprawy, wykonać zdjęcie przed i po pracy albo udostępnić widok drugiemu technikowi. Takie rozwiązanie jest przydatne podczas konsultacji z klientem, analizy reklamacji i szkolenia pracownika. Kamera nie zastępuje jednak optyki w każdej sytuacji. Oko przez okulary mikroskopu nadal może lepiej oceniać głębię, połysk spoiwa i wysokość elementu, natomiast ekran zapewnia wygodę oraz łatwiejszą dokumentację.

W praktyce warto zwrócić uwagę na opóźnienie obrazu, płynność wyświetlania i jakość odwzorowania kolorów. Nawet kamera o wysokiej rozdzielczości będzie mało użyteczna, jeżeli obraz ma zauważalne opóźnienie podczas przesuwania grota. Przy wyborze kamery należy sprawdzić także zakres ostrości, rodzaj mocowania i możliwość pracy z oświetleniem pierścieniowym. W naprawie płyty iPhone’a technik może potrzebować zarówno szerokiego widoku do lokalizacji obszaru usterki, jak i dużego powiększenia do kontroli pojedynczego pada. Płynna zmiana powiększenia jest często praktyczniejsza niż deklarowana rekordowa rozdzielczość.

Jeżeli stanowisko ma służyć również do nauki, kamera z wyjściem HDMI lub USB może być dobrą inwestycją. Początkujący widzi wtedy dokładnie, jak prowadzić grot, gdzie podawać topnik i jak rozpoznać prawidłowe rozpływanie cyny. Warto jednak pamiętać, że obraz na monitorze może zmieniać ocenę odległości. Przed rozpoczęciem naprawy wykonaj kilka ćwiczeń na płytce treningowej i naucz się oceniać ruch narzędzia bez gwałtownego korygowania ręki. Dobór optyki opisano również w artykule techniki mikrolutowania dla początkujących.

Mikroskopy, optyka i obrazowanie

Mikroskop trinokularowy

Mikroskop trinokularowy ma dwa tory optyczne dla oczu oraz trzeci tor przeznaczony do kamery. Jest obecnie jednym z najbardziej uniwersalnych rozwiązań dla serwisu zajmującego się mikrolutowaniem. Dobra głowica stereoskopowa zapewnia przestrzenny obraz, dzięki któremu łatwiej ocenić wysokość komponentu, ilość cyny i położenie grota względem pada. W naprawach GSM powiększenie używane na co dzień często mieści się w zakresie około 7–30 razy, natomiast większe powiększenia są przydatne do kontroli elementów 0201, jumperów i mikropęknięć.

Najważniejsza nie jest sama wartość powiększenia, lecz użyteczna odległość robocza. Technik musi mieć miejsce na grot, pęsetę, dyszę hot-air i przewód pomiarowy. Zbyt mała odległość robocza powoduje, że narzędzie uderza w obiektyw albo zasłania pole widzenia. Warto wybierać mikroskop z płynną regulacją powiększenia, szerokim polem widzenia i stabilnym ramieniem. Statyw powinien pozwolić przesunąć głowicę nad różne części płyty bez konieczności ciągłego przesuwania samej płytki.

Przykładowo, przy wymianie złącza ładowania technik zaczyna od mniejszego powiększenia, aby ocenić wszystkie pady i sąsiednie elementy. Po oczyszczeniu miejsca pracy zwiększa powiększenie tylko na czas kontroli pojedynczych połączeń. Taka metoda jest szybsza i bezpieczniejsza niż praca przez cały czas na maksymalnym przybliżeniu. Konkretna wskazówka: przed zakupem mikroskopu umieść pod nim własną płytkę i sprawdź, czy widzisz jednocześnie obszar naprawy oraz końcówkę narzędzia. Test w sklepie lub u dystrybutora jest wart więcej niż sama tabela parametrów.

Kamera cyfrowa i monitor

Kamera cyfrowa do mikroskopu może znacząco poprawić komfort pracy, ale jej wybór wymaga analizy całego toru obrazu. Rozdzielczość matrycy jest ważna, lecz równie istotne są liczba klatek na sekundę, opóźnienie, jakość wyjścia oraz sposób ustawiania ekspozycji. Automatyczna ekspozycja może przyciemniać obraz po pojawieniu się jasnego grota. W efekcie technik traci szczegóły w cieniu. Kamera z możliwością ręcznej regulacji ekspozycji i balansu bieli lepiej sprawdza się przy dokumentowaniu lutowania.

Monitor powinien mieć odpowiednią przekątną, rozdzielczość i regulację wysokości. Ekran ustawiony zbyt nisko powoduje pochylanie głowy, a monitor umieszczony z boku wymusza skręcanie tułowia. W serwisie, w którym kilka osób korzysta z jednego stanowiska, praktyczny jest monitor na ramieniu z możliwością szybkiej zmiany kąta. Do nagrywania poradników przydatne są kamery z oprogramowaniem pozwalającym dodawać znaczniki, powiększenia cyfrowe i komentarze. Nie należy jednak mylić cyfrowego powiększenia z optycznym, ponieważ powiększa ono również artefakty obrazu.

Przykład z praktyki: podczas naprawy zwarcia przy układzie zasilania zdjęcie wykonane przed rozpoczęciem pracy pokazuje stan elementów i ślady wcześniejszych ingerencji. Po naprawie drugie zdjęcie ułatwia sprawdzenie, czy nie pozostały kulki cyny lub resztki topnika. W spornej sytuacji taka dokumentacja pomaga odtworzyć kolejność działań. Jeżeli często pracujesz z kamerą, ustaw stały poziom jasności i temperaturę barwową, a następnie oznacz pozycję monitora. Powtarzalne warunki obrazu ułatwiają porównywanie płyt i zmniejszają zmęczenie wzroku.

Oświetlenie i akcesoria optyczne

Oświetlenie jest częścią układu optycznego, a nie dodatkiem kupowanym przypadkowo. Pierścieniowa lampa LED daje równomierne światło, lecz może powodować odbicia od cyny i maski lutowniczej. Lampy segmentowe lub światło boczne pozwalają lepiej ocenić wysokość komponentu oraz kształt połączenia. Warto wybierać źródła z regulacją natężenia i temperatury barwowej. Zbyt mocne światło męczy wzrok, natomiast zbyt słabe wymusza podnoszenie ekspozycji kamery i pogarsza szczegółowość obrazu.

Przydatnym wyposażeniem są soczewki pomocnicze, filtry polaryzacyjne, osłony przeciwodblaskowe i wymienne dyfuzory. Filtr polaryzacyjny może ograniczyć refleksy na powierzchni układu, ale zmienia jasność i kolor obrazu, dlatego trzeba ustawić kamerę ponownie. Osłona przeciwodblaskowa jest pomocna podczas fotografowania płyty do dokumentacji. Nie należy natomiast zwiększać powiększenia tylko po to, aby zobaczyć więcej szczegółów, jeżeli obraz staje się ciemny i niestabilny. Lepszy efekt daje prawidłowe światło oraz czyste soczewki.

Praktyczna wskazówka brzmi: oglądaj każdą naprawę z co najmniej dwóch kierunków oświetlenia. Światło z góry pokaże rozkład cyny, a światło boczne ujawni nierówności, podniesione końcówki i pozostałości topnika. Przed rozpoczęciem pracy wyczyść optykę przeznaczonym do tego środkiem i miękkim materiałem. Kurz na soczewce może wyglądać jak uszkodzony pad albo mikropęknięcie. Właściwe oświetlenie pomaga więc nie tylko lutować, lecz także poprawnie diagnozować stan płyty.

Stacje lutownicze, hot-air i podgrzewacze

Nowoczesne stacje lutownicze

Nowoczesna stacja lutownicza powinna zapewniać szybkie nagrzewanie, stabilną temperaturę i szeroki wybór grotów. W mikrolutowaniu szczególnie użyteczne są systemy, w których element grzejny i czujnik znajdują się blisko końcówki. Skraca to czas reakcji po kontakcie z polem lutowniczym. Stacja o mocy 80–120 W może być bardziej uniwersalna niż słabszy model, zwłaszcza przy płytach laptopów i ekranach, ale sama moc nie gwarantuje bezpieczeństwa. Równie ważna jest możliwość precyzyjnego sterowania energią przy małych komponentach.

Grot należy dobierać do zadania, a nie wyłącznie do rozmiaru elementu. Cienki grot jest dobry do prowadzenia jumperów i pracy między gęsto rozmieszczonymi padami, natomiast szeroki grot lepiej przekazuje ciepło przy masie miedzi. Groty typu nóż, minifala i dłuto umożliwiają przeciąganie cyny po kilku padach. Końcówki z powłoką odporną na utlenianie dłużej zachowują właściwości, ale wymagają prawidłowego czyszczenia. Agresywne skrobanie mosiężną gąbką lub papierem ściernym skraca ich żywotność.

W praktyce przy wymianie układu QFN technik może najpierw użyć szerokiego grota do wyrównania warstwy cyny, a następnie cienkiej końcówki do korekty pojedynczych wyprowadzeń. Stacja z pamięcią ustawień pozwala zapisać profil dla przewodów, elementów SMD i pracy z ołowiowym spoiwem. Konkretna wskazówka: ustaw temperaturę zgodnie ze stopem i używanym topnikiem, lecz kontroluj rzeczywisty czas grzania. Długie podgrzewanie niską temperaturą również może uszkodzić laminat, klej pod ekranem lub plastikowe złącze.

Systemy hot-air

Stacja hot-air w mikrolutowaniu służy do rozprowadzania gorącego powietrza na kontrolowanym obszarze. Najnowsze modele mają cyfrową regulację temperatury, regulację przepływu, automatyczne chłodzenie oraz uchwyt przechodzący w tryb uśpienia po odłożeniu. Dobre urządzenie powinno utrzymywać stabilny przepływ przy małych wartościach, ponieważ nadmuch jest wtedy wystarczający do elementu, ale nie zdmuchuje sąsiednich rezystorów. Duży przepływ nie oznacza szybszej naprawy; często tylko zwiększa ryzyko przesunięcia komponentów.

Dyszę dobiera się do wielkości układu i rodzaju pracy. Zbyt duża dysza ogrzewa obszar szerszy niż potrzebny, a zbyt mała może powodować nierównomierne grzanie. Przy demontażu małego układu warto osłonić sąsiednie elementy taśmą kaptonową, folią termiczną lub metalowym ekranem, pamiętając, że osłona zmienia przepływ powietrza. Płyta powinna być podparta tak, aby nie wyginała się podczas podgrzewania. W przypadku wielowarstwowego laminatu czas potrzebny do osiągnięcia temperatury topnienia może być dłuższy niż sugeruje sam odczyt hot-air.

Przykład praktyczny to demontaż kontrolera USB z płyty laptopa. Najpierw trzeba usunąć nadmiar cyny, zastosować topnik i podgrzać obszar równomiernie, zamiast kierować strumień przez długi czas w jeden punkt. Gdy spoiwo zacznie płynąć, układ powinien być podniesiony pionowo, bez przesuwania po padach. Po zakończeniu pracy sprawdź sąsiednie elementy pod mikroskopem. Jeżeli hot-air jest używany często, kontroluj drożność filtrów, stan dyszy i temperaturę rzeczywistą, ponieważ zabrudzony układ może podawać niestabilny strumień.

Podgrzewacze i płyty grzewcze

Podgrzewacz dolny poprawia kontrolę nad temperaturą dużej płyty. Zamiast dostarczać całą energię z góry, można wstępnie ogrzać laminat i zmniejszyć obciążenie hot-air. Jest to przydatne podczas pracy z ekranami, dużymi układami BGA oraz płytami laptopów, które szybko odprowadzają ciepło. Podgrzewacz nie powinien jednak służyć do bezrefleksyjnego podnoszenia temperatury całej płyty. Należy uwzględnić elementy plastikowe, baterie, kleje i komponenty wrażliwe na długotrwałe grzanie.

Warto wybierać urządzenia z równomiernym rozkładem temperatury, izolacją termiczną i stabilną regulacją. Tani podgrzewacz może wskazywać jedną wartość na wyświetlaczu, podczas gdy różne części blatu mają wyraźnie odmienne temperatury. Pomiar zewnętrzną termoparą lub kamerą termowizyjną pozwala zweryfikować rzeczywiste warunki pracy. Ważne jest także mocowanie płyty. Jeżeli laminat leży bezpośrednio na gorącym blacie, może dojść do miejscowego przegrzania albo uszkodzenia elementów po drugiej stronie.

Przy wymianie złącza na dużej płycie dobrym rozwiązaniem jest umiarkowane podgrzanie od dołu, a następnie krótkie użycie hot-air od góry. Taka metoda skraca czas oddziaływania gorącego powietrza i ogranicza ryzyko zdmuchnięcia drobnych elementów. Wskazówka praktyczna: zawsze odłącz baterię, usuń elementy szczególnie wrażliwe i zaplanuj drogę odprowadzania ciepła. Podgrzewacz ma wspierać proces, nie zastępować pomiar temperatury oraz obserwacji rozpływu spoiwa.

Narzędzia diagnostyczne i wyposażenie pomocnicze

Zasilacze laboratoryjne i mierniki

Bez dobrego zasilacza laboratoryjnego mikrolutowanie często staje się zgadywaniem. Zasilacz z ograniczeniem prądowym pozwala bezpiecznie zasilić płytę i obserwować pobór prądu, zanim technik rozpocznie wymianę elementów. Przydatne są szybkie wskazania napięcia i prądu, pamięć ustawień, kilka kanałów oraz możliwość zdalnego odczytu. Do płyt telefonów potrzebna jest stabilność przy niskich napięciach, natomiast w laptopach ważna może być większa moc i czytelna reakcja ograniczenia prądu. Zawsze trzeba potwierdzić napięcie na schemacie lub dokumentacji serwisowej.

Multimetr z cienkimi sondami, testem diody, pomiarem rezystancji i funkcją min/max jest podstawą diagnostyki. W niektórych przypadkach przydatny będzie miernik ESR, tester komponentów albo oscyloskop. Oscyloskop pozwala zobaczyć przebiegi zegarowe, tętnienia zasilania i próby startu przetwornicy, których nie da się ocenić samym multimetrem. Nie każdy serwis potrzebuje od razu oscyloskopu o bardzo szerokim paśmie. Lepiej kupić model, który technik potrafi prawidłowo skonfigurować i wykorzystać, niż urządzenie o imponujących parametrach używane wyłącznie jako woltomierz.

Przykładowo, jeżeli płyta pobiera zbyt duży prąd po podłączeniu zasilania, ograniczenie prądowe chroni ją przed dalszymi uszkodzeniami, ale nie wskazuje automatycznie wadliwego elementu. Technik powinien wykonać pomiary rezystancji do masy, zlokalizować obszar grzania i sprawdzić linie zależne od danego układu. Zasady pracy z pomiarami opisano w artykule techniki diagnostyki mikroelektronicznej. Najważniejsza wskazówka: zapisuj wartości przed naprawą i po niej, ponieważ pamięć nie zastąpi dokumentacji.

Kamera termowizyjna i lokalizacja zwarć

Kamera termowizyjna może przyspieszyć lokalizowanie zwarć, gdy uszkodzony element pobiera energię i wydziela ciepło. Urządzenie pokazuje rozkład temperatury na powierzchni płyty, dlatego pomaga znaleźć kondensator, tranzystor lub układ nagrzewający się szybciej niż otoczenie. W serwisie GSM przydatna jest kamera o odpowiedniej czułości, krótkim czasie reakcji i możliwością ustawienia emisyjności. Błyszczące powierzchnie, metalowe ekrany oraz pozostałości topnika mogą zniekształcać odczyt, więc obraz trzeba interpretować razem z pomiarami elektrycznymi.

Najlepsze efekty daje połączenie zasilacza, alkoholu izopropylowego i termowizji. Po podaniu kontrolowanego napięcia na linię zwarciową alkohol odparowuje szybciej w miejscu zwiększonego wydzielania ciepła. Kamera pozwala obserwować ten proces bez dotykania płyty. Metoda wymaga ostrożności, ponieważ zbyt wysokie napięcie lub prąd może uszkodzić wiele elementów jednocześnie. Jeżeli zwarcie znajduje się pod układem BGA, widoczny gorący punkt nie zawsze oznacza uszkodzenie samego układu. Ciepło może pochodzić z kondensatora umieszczonego pod nim albo z sąsiedniej ścieżki.

W praktyce kamera termowizyjna jest szczególnie przydatna wtedy, gdy zwarcie nie daje się znaleźć klasycznym pomiarem rezystancji. Nie zastępuje jednak schematu, boardview ani logicznego podziału linii. Konkretna wskazówka: przed zasileniem ustaw limit prądu na niską wartość, wykonaj krótki test i obserwuj, czy temperatura rośnie natychmiast. Zapisuj zdjęcia termiczne z oznaczeniem napięcia oraz prądu. Taka dokumentacja pomaga porównać zachowanie płyty po kolejnych etapach naprawy.

Pochłaniacze dymu i bezpieczeństwo

Pochłaniacz dymu lutowniczego jest jednym z najbardziej niedocenianych elementów wyposażenia. Podczas podgrzewania topnika powstają opary, które nie powinny być kierowane w stronę twarzy technika. Urządzenie z filtrem węglowym i filtrem wstępnym powinno mieć przepływ dopasowany do rozmiaru stanowiska. Zbyt słaby pochłaniacz nie przechwyci dymu, a bardzo silny może chłodzić miejsce pracy i zmieniać zachowanie gorącego powietrza. Ramię ssące trzeba ustawić możliwie blisko źródła, ale poza obszarem ruchu narzędzia.

Bezpieczeństwo obejmuje także ochronę ESD, wentylację, okulary ochronne oraz prawidłowe przechowywanie topników i alkoholi. Mata i opaska antystatyczna powinny być podłączone do sprawdzonego punktu uziemienia. Nie wolno zakładać, że każdy metalowy element stanowiska odprowadza ładunki w kontrolowany sposób. Płyty należy transportować w opakowaniach ESD, a końcówki narzędzi przechowywać tak, by nie stykały się z przypadkowymi przewodnikami. Porządek zmniejsza ryzyko zwarcia i pozwala szybciej zauważyć mały element, który odpadł podczas pracy.

Przykład z praktyki jest typowy: technik kupuje drogi mikroskop, ale oszczędza na pochłaniaczu i po kilku godzinach pracy odczuwa podrażnienie gardła oraz zmęczenie. Problem nie wynika wtedy z optyki, lecz z organizacji stanowiska. Warto regularnie wymieniać filtry, czyścić dysze i sprawdzać przewody. Jeżeli naprawa wymaga użycia agresywnego topnika, zapewnij dodatkową wentylację pomieszczenia. Narzędzia do mikrolutowania powinny poprawiać jakość i bezpieczeństwo pracy, a nie tylko zwiększać szybkość wykonywania napraw.

Jak dobrać zestaw do stanowiska serwisowego

Zestaw dla początkującego technika

Początkujący nie potrzebuje od razu pełnego wyposażenia do reballingu BGA. Najważniejszy jest stabilny mikroskop lub dobre rozwiązanie optyczne, stacja lutownicza z łatwo dostępnymi grotami, hot-air z regulacją przepływu, zasilacz laboratoryjny, multimetr, mata ESD i solidny uchwyt do płyt. Taki zestaw pozwala ćwiczyć cynowanie padów, wymianę elementów SMD, naprawę ścieżek i podstawową diagnostykę. Lepiej kupić urządzenia średniej klasy od producenta zapewniającego części zamienne niż bardzo tani komplet, do którego później nie można znaleźć grotów, dysz ani filtrów.

Zakup powinien być powiązany z rodzajem napraw. Jeśli planujesz głównie telefony, większe znaczenie ma precyzja lutownicy, ergonomia mikroskopu i cienkie groty. Przy płytach laptopów przyda się mocniejszy hot-air, podgrzewacz i zasilacz o większym zapasie mocy. Do pracy z układami BGA trzeba później dodać odpowiednie uchwyty, termopary, preheater i narzędzia do czyszczenia pól. Nie warto jednak kupować stacji do reballingu zanim technik nie opanuje podstaw kontroli temperatury i oceny jakości połączeń.

Praktyczna rada: ustal trzy najczęściej wykonywane naprawy i dobierz sprzęt do nich. Jeżeli dominują wymiany złączy, inwestycja w dobry uchwyt, oświetlenie i szerokie groty może dać większy efekt niż zakup kamery termowizyjnej. Jeżeli naprawiasz zwarcia, zasilacz, multimetr i termowizja będą ważniejsze od bardzo drogiej stacji lutowniczej. Warto również przeznaczyć część budżetu na płytki treningowe, ponieważ umiejętności rozwijane na uszkodzonym urządzeniu kosztują znacznie więcej.

Stanowisko profesjonalnego serwisu

Profesjonalne stanowisko powinno być budowane etapami, na podstawie realnego obciążenia. Podstawą pozostaje ergonomiczny mikroskop trinokularowy z kamerą, stabilna stacja lutownicza, hot-air, podgrzewacz i zasilacz. Kolejne elementy to termowizja, oscyloskop, programatory, uchwyty serwisowe oraz system dokumentacji zdjęciowej. Każde urządzenie powinno mieć określoną funkcję i procedurę kontroli. Sprzęt stojący na biurku, ale niewykorzystywany, zabiera przestrzeń i zwiększa liczbę przewodów utrudniających pracę.

W profesjonalnym serwisie znaczenie ma powtarzalność. Technik powinien móc odtworzyć ustawienia temperatury, przepływu, czas podgrzewania i sposób zamocowania płyty. Przydatne są karty napraw, zdjęcia oraz oznaczenia użytych materiałów. Wymiana układu na jednej płycie nie może być wykonywana zupełnie inaczej przez każdą osobę, jeżeli serwis odpowiada za jakość i gwarancję. Dokumentacja pomaga również wykryć, że problem wynika ze złej partii topnika, zużytego grota albo rozkalibrowanego czujnika.

Przy planowaniu budżetu policz koszt eksploatacji, a nie tylko cenę zakupu. Grot, filtr, dysza, termopara i elementy mocujące są częściami zużywalnymi. Sprawdź czas realizacji serwisu gwarancyjnego oraz dostępność instrukcji. Jeżeli urządzenie ma pracować codziennie, ważniejsza od efektownego wyglądu jest możliwość szybkiej wymiany elementu i uzyskania pomocy technicznej. Warto też ocenić zużycie energii i hałas, ponieważ sprzęt pracujący przez wiele godzin wpływa na komfort całego pomieszczenia.

Jak ocenić, czy nowe narzędzie jest warte zakupu

Nowe narzędzie jest warte zakupu wtedy, gdy rozwiązuje konkretny problem, skraca powtarzalną czynność albo zmniejsza ryzyko uszkodzenia płyty. Sama obecność ekranu dotykowego, połączenia z aplikacją czy bardzo wysokiej maksymalnej temperatury nie świadczy o przydatności. Przed zakupem zapisz, czego brakuje na obecnym stanowisku. Może to być wolny odzysk temperatury, niestabilny przepływ hot-air, brak dokumentacji obrazu albo trudność z lokalizacją zwarć. Dopiero wtedy porównuj dostępne modele.

Dobrym testem jest wykonanie tej samej pracy starym i nowym urządzeniem na płytkach treningowych. Mierz czas, temperaturę, liczbę poprawek i stan padów po zakończeniu. Jeżeli nowa stacja pozwala skrócić pracę, ale zwiększa liczbę uszkodzonych elementów, nie jest dobrym wyborem. Jeżeli kamera daje ładniejszy obraz, lecz ma opóźnienie utrudniające prowadzenie grota, jej wysoka rozdzielczość nie ma praktycznej wartości. Opinie innych techników są pomocne, ale powinny być odnoszone do podobnych napraw i podobnego poziomu umiejętności.

Przy porównywaniu sprzętu warto uwzględnić także szkolenie operatora. Nowe narzędzie może wymagać kilku godzin ćwiczeń, kalibracji i stworzenia procedury. To normalne, ale trzeba wliczyć ten czas w koszt wdrożenia. Jeżeli nadal pojawiają się błędy, sprawdź podstawy opisane w artykule najczęstsze błędy podczas mikrolutowania. Najlepszy sprzęt do lutowania to taki, który technik rozumie, potrafi ustawić i wykorzystuje w powtarzalny sposób, a nie urządzenie o największej liczbie funkcji.

FAQ

Jakie narzędzie do mikrolutowania warto kupić jako pierwsze?

Jako pierwsze warto kupić stabilną lutownicę z regulacją temperatury, zestawem dostępnych grotów oraz podstawową optyką. W praktyce nie ma sensu zaczynać od drogiej stacji do BGA, jeżeli technik nie potrafi jeszcze równomiernie cynować padów i prowadzić grota bez nadmiernego nacisku. Równie ważny jest uchwyt do płyty, mata ESD, dobre oświetlenie i multimetr. Jeżeli budżet pozwala, mikroskop stereoskopowy da większą poprawę jakości niż kolejna funkcja w stacji lutowniczej. Sprzęt powinien być dopasowany do najczęstszych napraw, dlatego serwis GSM wybierze inny zestaw niż pracownia naprawiająca płyty laptopów.

Czy kamera 4K jest lepsza od mikroskopu z okularami?

Kamera 4K nie jest automatycznie lepsza od mikroskopu z okularami. Zapewnia duży, wygodny obraz, ułatwia dokumentowanie oraz pracę kilku osób, ale może mieć opóźnienie, ograniczoną głębię i problemy z ekspozycją. Mikroskop stereoskopowy daje naturalną ocenę odległości i często ułatwia precyzyjne prowadzenie narzędzia. Najlepszym rozwiązaniem dla intensywnego mikrolutowania jest zwykle układ łączący dobre okulary z kamerą. Jeżeli wybierasz tylko jedno urządzenie, przetestuj je na własnych płytkach, ponieważ komfort zależy od wzroku, pozycji ciała i rodzaju wykonywanych napraw.

Jaka moc stacji lutowniczej jest potrzebna w serwisie GSM?

W serwisie GSM praktyczna jest stacja o mocy pozwalającej szybko odzyskiwać temperaturę przy dużych polach, ale moc nie powinna być jedynym kryterium. Dla wielu prac wystarczy zakres około 80–120 W, pod warunkiem że urządzenie ma dobry czujnik, stabilną regulację i odpowiednie groty. Przy małych elementach liczy się możliwość łagodnego przekazywania energii, a nie maksymalna moc. Zbyt agresywna stacja może przegrzewać pad lub plastikowe złącze, jeśli operator ustawi zbyt wysoką temperaturę. Przed zakupem sprawdź dostępność grotów oraz koszt ich wymiany.

Czy podgrzewacz jest konieczny do mikrolutowania?

Podgrzewacz nie jest konieczny do każdej naprawy, ale bardzo pomaga przy dużych płytach, ekranach, układach BGA i laminatach szybko odprowadzających ciepło. Wstępne ogrzanie płyty zmniejsza obciążenie hot-air i może skrócić czas działania gorącego powietrza. Podgrzewacz musi mieć równomierną temperaturę, bezpieczne mocowanie i regulację dopasowaną do rodzaju płyty. Nie powinien być używany bez kontroli, ponieważ długotrwałe ogrzewanie może uszkodzić kleje, plastik oraz elementy wrażliwe. Przy małych naprawach złączy i komponentów SMD często wystarczy dobra lutownica oraz hot-air.

Czy kamera termowizyjna przyspiesza diagnozę zwarć?

Kamera termowizyjna często przyspiesza diagnozę zwarć, ponieważ pokazuje element, który wydziela więcej ciepła po kontrolowanym podaniu zasilania. Nie identyfikuje jednak automatycznie przyczyny problemu. Gorący układ może być skutkiem zwarcia w innym miejscu tej samej linii, a odbicia od metalu mogą zafałszować odczyt. Dlatego obraz termiczny trzeba połączyć z pomiarem rezystancji, testem diody, schematem oraz ograniczeniem prądowym zasilacza. Dobre narzędzie pozwala szybciej zawęzić obszar poszukiwań, ale decyzję o wymianie elementu nadal podejmuje technik na podstawie kilku pomiarów.

Jak dbać o groty i dysze hot-air?

Groty należy czyścić delikatnie, utrzymywać na nich cienką warstwę spoiwa i nie zostawiać długo rozgrzanych bez potrzeby. Skrobanie powłoki, praca na zbyt wysokiej temperaturze oraz topniki zawierające agresywne składniki przyspieszają zużycie. Dysze hot-air powinny być wolne od resztek topnika i mechanicznych odkształceń, ponieważ zmieniony kształt wpływa na przepływ. Warto okresowo sprawdzać rzeczywistą temperaturę oraz drożność filtrów. Prawidłowa konserwacja poprawia powtarzalność pracy i zmniejsza ryzyko, że technik będzie kompensował zużyte narzędzie nadmiernym grzaniem.

Wniosek praktyczny: najnowsze narzędzia powinny być oceniane przez pryzmat kontroli, powtarzalności i bezpieczeństwa, a nie liczby funkcji.

Podsumowanie

Najważniejsze narzędzia do mikrolutowania rozwijają się w kierunku większej stabilności, lepszej ergonomii i dokładniejszej kontroli procesu. Nowoczesna stacja lutownicza szybciej reaguje na zmianę obciążenia, hot-air pozwala precyzyjniej regulować przepływ, a podgrzewacz ogranicza różnice temperatury na dużej płycie. Mikroskop trinokularowy z kamerą ułatwia obserwację i dokumentowanie pracy, natomiast zasilacz laboratoryjny, multimetr oraz termowizja pomagają przejść od zgadywania do pomiarów. Te urządzenia mają największą wartość wtedy, gdy są dobrane do konkretnych napraw i używane według powtarzalnych procedur.

Nie ma jednego najlepszego zestawu dla każdego serwisu. Początkujący technik powinien najpierw zbudować stanowisko pozwalające bezpiecznie ćwiczyć podstawy: stabilną optykę, lutownicę, hot-air, zasilacz, miernik i ochronę ESD. Bardziej doświadczony serwis może rozszerzyć wyposażenie o kamerę termowizyjną, oscyloskop, podgrzewacz oraz narzędzia do dokumentacji. Przed każdym zakupem warto sprawdzić koszt eksploatacji, dostępność części, ergonomię i możliwość wykonania testu na własnych płytkach.

Największą przewagę daje nie najdroższy sprzęt, lecz połączenie dobrej optyki, właściwej temperatury, spokojnej techniki i poprawnej diagnostyki. Nawet zaawansowane urządzenie nie zastąpi znajomości budowy płyty, umiejętności interpretacji pomiarów ani kontroli nacisku. Jeżeli narzędzie pomaga technikowi widzieć więcej, mierzyć dokładniej i pracować krócej bez zwiększania ryzyka, prawdopodobnie jest dobrą inwestycją. Właśnie tak należy oceniać nowe rozwiązania dostępne na rynku sprzętu do lutowania.
