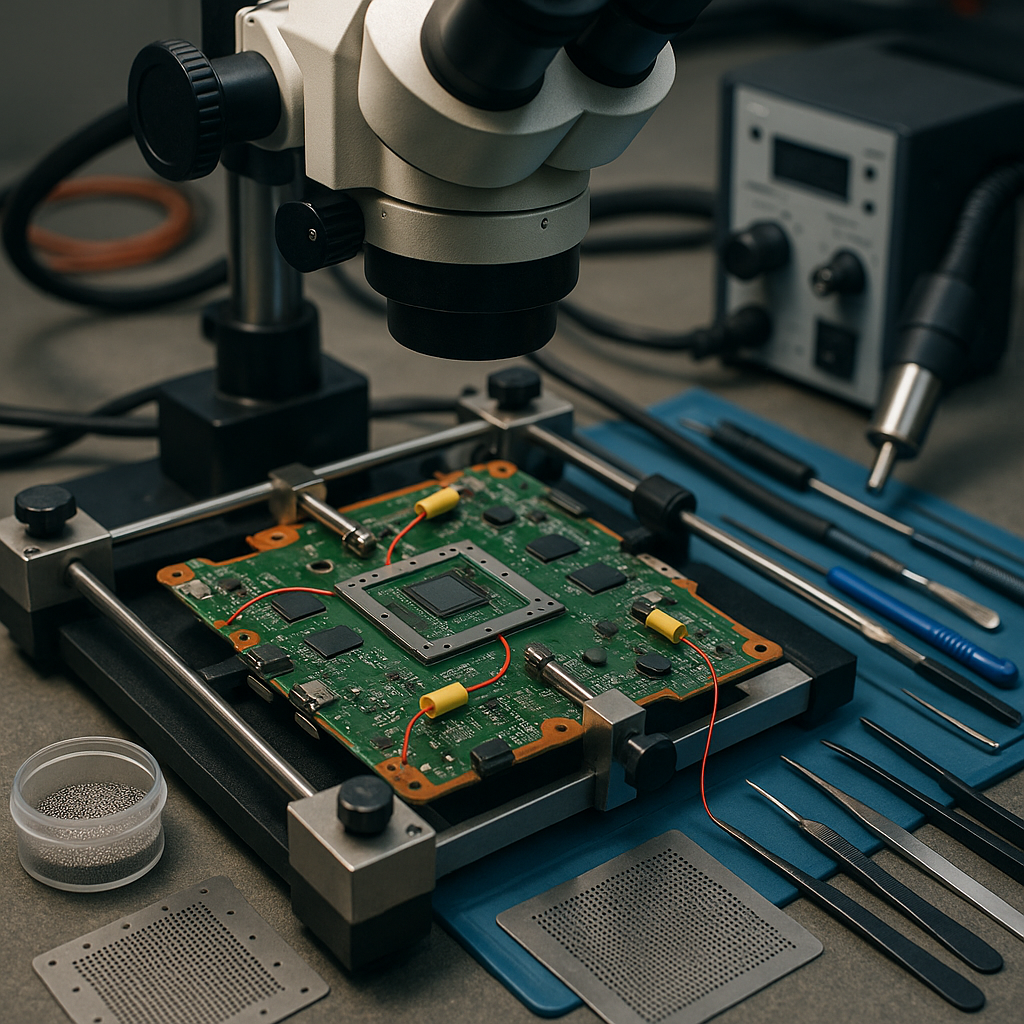

Dlaczego reballing BGA jest kluczowy w konsolach?

Konsole do gier pracują w warunkach, które mocno obciążają elektronikę. Wielogodzinne sesje, wysoka temperatura wewnątrz obudowy, kurz ograniczający przepływ powietrza oraz częste zmiany temperatury wpływają nie tylko na wentylator i układ chłodzenia, ale również na połączenia lutowane pod dużymi układami scalonymi. W wielu konsolach procesor, układ graficzny, pamięć lub kontroler komunikacyjny są montowane w technologii BGA. Oznacza to, że setki małych kulek lutowniczych znajdują się pod obudową układu i łączą go z płytą główną. Gdy część tych połączeń traci prawidłowy kontakt, urządzenie może przestać uruchamiać obraz, zawieszać się, wyłączać pod obciążeniem albo nie reagować wcale.

Reballing BGA polega na usunięciu układu, oczyszczeniu jego pól lutowniczych oraz odtworzeniu całej tablicy nowych połączeń przed ponownym montażem. Nie jest to zwykłe podgrzanie płyty ani szybka metoda polegająca na przetopieniu starego spoiwa. Prawidłowo wykonany zabieg wymaga diagnostyki, kontroli temperatury, odpowiedniego profilu grzewczego, stabilnego mocowania płyty i oceny efektu po naprawie. W tym artykule wyjaśniam, dlaczego reballing BGA jest kluczowy w naprawie konsol, kiedy rzeczywiście pomaga, czym różni się od wymiany układu oraz jak technik może ograniczyć ryzyko ponownej awarii. Przydatnym uzupełnieniem będzie także poradnik najczęstszych problemów podczas reballingu BGA, ponieważ wiele nieudanych napraw wynika z błędów procesu, a nie z samej technologii.

Czym jest reballing BGA w konsolach do gier?

Definicja technologii BGA i znaczenie kulek lutowniczych

BGA, czyli Ball Grid Array, to sposób montażu układu scalonego, w którym połączenia elektryczne są rozmieszczone pod spodem komponentu w formie regularnej siatki kulek lutowniczych. W przeciwieństwie do klasycznych wyprowadzeń widocznych z boków obudowy, punkty kontaktowe BGA są ukryte między układem a płytą główną. Taka konstrukcja pozwala zmieścić dużą liczbę połączeń na małej powierzchni, dlatego jest stosowana w procesorach, układach graficznych, mostkach, pamięciach i kontrolerach montowanych w konsolach. Każda kulka pełni określoną funkcję: może przenosić zasilanie, masę, sygnał danych, zegar albo komunikację z innym blokiem elektroniki.

W praktyce awaria jednej lub kilku kulek nie zawsze powoduje natychmiastową całkowitą śmierć urządzenia. Konsola może uruchamiać się niestabilnie, wyświetlać obraz tylko po rozgrzaniu, zawieszać się podczas ładowania gry lub wyłączać po kilku minutach pracy. Objawy zależą od tego, gdzie znajduje się uszkodzone połączenie i jaką funkcję pełni. Przerwa w obwodzie zasilania może uniemożliwić start, natomiast problem z linią danych może powodować artefakty, błędy odczytu albo losowe restarty. Dlatego sama obserwacja objawu nie wystarcza do automatycznego wskazania układu BGA.

Reballing oznacza odtworzenie połączeń pod istniejącym układem. Technik najpierw demontuje komponent, usuwa pozostałości starego spoiwa z płyty i obudowy układu, a następnie nanosi nowe kulki o właściwej średnicy. Po sprawdzeniu ułożenia komponent wraca na płytę z użyciem kontrolowanego procesu grzania. Warto podkreślić, że reballing nie naprawia uszkodzonego krzemowego rdzenia, pękniętej obudowy ani wypalonych pól na płycie. Jego zadaniem jest odtworzenie mechanicznego i elektrycznego połączenia między sprawnym układem a płytą główną.

Dlaczego reballing bywa potrzebny w konsolach?

Konsole generują znaczną ilość ciepła, ponieważ procesor i układ graficzny wykonują intensywne obliczenia przez długi czas. Temperatura układu zmienia się podczas uruchamiania, grania, przechodzenia do menu i schładzania po wyłączeniu. Płyta główna, laminat, obudowa układu i spoiwo lutownicze rozszerzają się jednak w różnym stopniu. Powtarzalne cykle cieplne powodują naprężenia mechaniczne, które po wielu miesiącach lub latach mogą osłabić część połączeń BGA. Jeżeli dodatkowo chłodzenie jest zabrudzone albo pasta termoprzewodząca utraciła właściwości, obciążenie cieplne staje się jeszcze większe.

W serwisie reballing BGA konsole stosuje się przede wszystkim wtedy, gdy pomiary i testy wskazują na problem z połączeniami pod konkretnym układem, a sam komponent pozostaje sprawny. Typowym przykładem jest urządzenie, które reaguje na zasilanie, ale nie wysyła obrazu i nie przechodzi prawidłowo procedury startowej. Innym przypadkiem jest konsola działająca poprawnie na zimno, lecz zawieszająca się po osiągnięciu temperatury roboczej. Nie można jednak uznać każdego takiego objawu za dowód uszkodzenia BGA. Podobne symptomy powodują uszkodzone sekcje zasilania, pamięć, firmware, zwarcia na płycie lub problemy z HDMI.

Dobrym przykładem z praktyki jest konsola, która po podłączeniu zasilacza uruchamia wentylator, lecz nie pokazuje obrazu. Właściciel może zakładać, że winny jest układ graficzny, ale technik powinien najpierw sprawdzić napięcia, sygnały zegarowe, stan portu HDMI, ciągłość krytycznych linii oraz reakcję płyty na próbę startu. Dopiero gdy pozostałe obszary zostaną zweryfikowane, można rozważyć pracę przy BGA. Taka kolejność ogranicza ryzyko wykonania drogiego zabiegu na sprawnym układzie.

Co odróżnia reballing od zwykłego podgrzewania?

Podgrzewanie płyty, określane potocznie jako reflow, polega na doprowadzeniu istniejącego spoiwa do temperatury, w której może ono ponownie się przetopić. Nie usuwa się wtedy starego materiału ani nie kontroluje stanu każdej kulki. Taki zabieg może czasowo przywrócić kontakt, jeżeli problem jest bardzo płytki, ale nie usuwa pustek, pęknięć, utlenienia ani deformacji połączeń. Reballing jest bardziej pracochłonny, ponieważ wymaga zdjęcia układu, przygotowania powierzchni i utworzenia nowej siatki lutowniczej. Z tego powodu daje większą szansę na trwałą naprawę, jeśli przyczyna rzeczywiście znajduje się pod układem.

Ważna jest także różnica w odpowiedzialności za temperaturę. Przy przypadkowym podgrzewaniu można przegrzać laminat, stopić plastikowe złącza, przesunąć sąsiednie elementy albo doprowadzić do rozwarstwienia płyty. Profesjonalny reballing wykorzystuje podgrzewacz dolny, źródło ciepła górnego, termopary i profil dobrany do rodzaju spoiwa oraz konstrukcji płyty. Nie chodzi o osiągnięcie jednej magicznej temperatury, lecz o kontrolowanie całego przebiegu: podgrzewania, aktywacji topnika, rozpływu i chłodzenia. Więcej o różnicy między tymi metodami można przeczytać w artykule reballing a wymiana układu BGA.

Praktyczna wskazówka jest prosta: jeżeli serwis proponuje reballing bez opisania diagnozy, pomiarów i przyczyny awarii, należy zachować ostrożność. Fachowiec powinien umieć wyjaśnić, dlaczego podejrzewa konkretne połączenie lub układ, jakie testy zostały wykonane i co będzie sprawdzane po naprawie. Reballing nie jest uniwersalnym lekarstwem na każdą usterkę konsoli. Jest precyzyjną metodą naprawy określonego rodzaju problemu.

Dlaczego połączenia BGA w konsolach ulegają awarii?

Cykl cieplny, naprężenia i zmęczenie spoiwa

Najważniejszym czynnikiem wpływającym na trwałość połączeń BGA jest cykl cieplny. Podczas gry układ scalony nagrzewa się, a po wyłączeniu konsoli stygnie. Proces powtarza się setki lub tysiące razy. Różnica współczynnika rozszerzalności cieplnej między laminatem, kulkami lutowniczymi i obudową układu powoduje mikroskopijne ruchy. Z czasem w najbardziej obciążonych punktach mogą pojawić się mikropęknięcia. Początkowo kontakt bywa jeszcze zachowany, ale pod wpływem temperatury, nacisku lub drgań przerwa powiększa się i objaw staje się wyraźny.

Znaczenie ma także sposób rozmieszczenia kulek. Połączenia znajdujące się przy krawędzi układu pracują inaczej niż te położone bliżej środka. Oddziałują na nie naprężenia wynikające z wyginania płyty i różnic temperatur. W dużych układach graficznych problem może dotyczyć nie tylko samego lutu, ale również konstrukcji laminatu, podłoża komponentu lub połączeń wewnętrznych. Dlatego reballing może pomóc tylko wtedy, gdy uszkodzenie znajduje się na zewnętrznym interfejsie między układem a płytą. Jeżeli problem jest wewnątrz układu, konieczna jest wymiana komponentu.

Przykładowo konsola może działać przez piętnaście minut, a następnie zawiesić obraz przy uruchomieniu wymagającej gry. Po ostygnięciu ponownie startuje. Taki objaw sugeruje zależność temperaturową, ale nie wskazuje jeszcze konkretnej przyczyny. Technik może użyć kamery termowizyjnej, pomiaru poboru prądu i testów obciążeniowych, a także obserwować zachowanie sygnałów podczas nagrzewania. Dopiero korelacja kilku wyników pozwala odróżnić wadliwe połączenie BGA od przegrzewającego się regulatora napięcia lub uszkodzonego układu pamięci.

Chłodzenie, kurz i niewłaściwa eksploatacja

Układ chłodzenia konsoli ma bezpośredni wpływ na trwałość płyty głównej. Kurz zalegający na radiatorze ogranicza przepływ powietrza, a zabrudzony wentylator nie usuwa skutecznie ciepła. Stara lub źle nałożona pasta termoprzewodząca zwiększa opór cieplny między układem a radiatorem. W rezultacie komponent pracuje w wyższej temperaturze, a różnica między stanem spoczynku i obciążeniem jest większa. Sama wymiana pasty nie naprawi pękniętych kulek, lecz może ograniczyć dalsze obciążanie już osłabionych połączeń.

Nie bez znaczenia jest miejsce ustawienia urządzenia. Konsola stojąca w zamkniętej szafce, przy grzejniku albo na miękkiej powierzchni może mieć utrudniony dopływ i odpływ powietrza. W serwisie warto zapytać użytkownika, czy urządzenie było regularnie czyszczone, czy wyłączało się samo i czy problem pojawiał się po dłuższej sesji. Informacje te nie zastępują pomiarów, ale pomagają zbudować hipotezę. W artykule o bezpiecznym mikrolutowaniu płyt głównych opisano podobną zasadę: temperatura i czas oddziaływania muszą być kontrolowane, ponieważ nadmiar energii cieplnej szkodzi także sprawnym elementom.

W praktyce często spotyka się konsole, które przez kilka lat działały bez czyszczenia, a pierwszym symptomem awarii było głośne działanie wentylatora. Użytkownik może łączyć ten dźwięk wyłącznie z hałasem, podczas gdy jest on sygnałem, że układ chłodzenia pracuje na granicy możliwości. Jeżeli konsola po takim okresie zaczyna wyświetlać artefakty lub traci obraz, trzeba zbadać zarówno BGA, jak i zasilanie oraz chłodzenie. Wykonanie reballingu bez usunięcia przyczyny przegrzewania zmniejsza szansę na długą żywotność naprawy.

Wady fabryczne i uszkodzenia mechaniczne

Nie każda awaria wynika z wieku urządzenia. Na trwałość połączeń wpływają także błędy procesu produkcyjnego, niewłaściwa geometria płyty, niejednorodność spoiwa i naprężenia powstałe podczas montażu. W niektórych seriach urządzeń podobne usterki występują częściej, ale technik nie powinien zakładać identycznej przyczyny w każdym egzemplarzu. Dwie konsole tego samego modelu mogą mieć różny stan chłodzenia, różną historię napraw i inne uszkodzenia wtórne.

Uszkodzenie może powstać również po upadku, silnym nacisku na obudowę albo nieprawidłowym demontażu. Płyta główna jest wielowarstwowym laminatem i nawet niewielkie wygięcie może zmienić naprężenia w okolicy dużego układu. Jeżeli wcześniej ktoś próbował podgrzewać płytę opalarką lub nieodpowiednią stacją, mogło dojść do przesunięcia komponentów, odklejenia padów albo osłabienia przelotek. W takim przypadku sam reballing może nie wystarczyć, a koszt naprawy rośnie wraz z liczbą uszkodzonych warstw i pól lutowniczych.

Przykład serwisowy stanowi konsola po nieudanej próbie domowego reflow. Urządzenie zaczęło działać na kilka dni, lecz później całkowicie utraciło obraz. Po zdjęciu układu można zauważyć nierówną warstwę starego lutu, nadpalony laminat i wyrwane pady. Naprawa nadal bywa możliwa, ale wymaga odtworzenia połączeń mikrodiodami, naprawy ścieżek lub zastosowania specjalnych procedur. Wskazówka dla technika brzmi: przed rozpoczęciem reballingu zawsze dokumentuj stan płyty pod mikroskopem i fotografuj obszar roboczy. Ułatwia to ocenę ryzyka oraz późniejszą kontrolę.

Jak wygląda prawidłowy proces naprawy BGA?

Diagnostyka przed podjęciem pracy

Reballing powinien zaczynać się od diagnozy, nie od grzania. Technik zbiera opis objawów, sprawdza zasilacz, stan mechaniczny urządzenia i historię wcześniejszych napraw. Następnie wykonuje pomiary rezystancji do masy na ważnych liniach, kontroluje napięcia podczas startu i obserwuje pobór prądu. W zależności od modelu przydatne są również oscyloskop, kamera termowizyjna, programator, analizator HDMI oraz dokumentacja serwisowa. Celem nie jest znalezienie jednego symptomu pasującego do popularnej usterki, lecz potwierdzenie, że układ BGA uczestniczy w problemie.

Ważna jest diagnoza różnicowa. Brak obrazu może wynikać z uszkodzonego portu HDMI, filtra ESD, przetwornicy, pamięci, procesora albo samego układu graficznego. Konsola może nie startować z powodu zwarcia na linii zasilającej, błędu oprogramowania lub uszkodzenia kontrolera. Jeżeli technik pominie te możliwości, reballing stanie się kosztownym eksperymentem. Prawidłowy raport powinien zawierać opis objawów, wyniki pomiarów, podejrzany obszar i informację, jakie elementy zostały już wykluczone.

Praktyczny przykład to urządzenie, które nie wyświetla obrazu, lecz po podłączeniu do telewizora pobiera prawidłowy prąd i wykonuje część sekwencji startowej. W pierwszej kolejności trzeba sprawdzić, czy sygnał dociera do złącza oraz czy port nie ma mechanicznie uszkodzonych pinów. Jeżeli linia HDMI jest sprawna, a procesor nie przechodzi kolejnych etapów inicjalizacji, podejrzenie układu BGA staje się bardziej uzasadnione. Wskazówka: nie używaj chwilowego pojawienia się obrazu po nacisku na obudowę jako jedynego dowodu. Taki efekt może wynikać z wielu problemów mechanicznych.

Demontaż, oczyszczenie i przygotowanie płyty

Przed demontażem układu płytę należy zabezpieczyć przed przemieszczaniem i usunąć elementy wrażliwe na temperaturę, jeśli ich położenie lub konstrukcja tego wymagają. Osłony, złącza, taśmy, plastikowe prowadnice i baterie muszą być odłączone. Płyta powinna zostać dokładnie oczyszczona z kurzu, pozostałości pasty i obcych materiałów. Technik dobiera dyszę, topnik i temperaturę w taki sposób, aby ograniczyć czas procesu. Nie istnieje jeden uniwersalny profil dla każdej konsoli, ponieważ różnią się grubością laminatu, masą układu i rodzajem zastosowanego lutu.

Podczas podnoszenia układu nie wolno używać siły. Jeżeli komponent nie odchodzi po osiągnięciu odpowiedniego rozpływu, należy sprawdzić temperaturę płyty, rozkład grzania i ilość topnika. Podważanie układu może wyrwać pady, uszkodzić ścieżki lub zdeformować laminat. Po zdjęciu komponentu technik usuwa stare kulki z płyty oraz spodniej części układu za pomocą grota, plecionki i odpowiednich materiałów. Powierzchnia powinna być płaska, czysta i pozbawiona nadmiaru miedzi oderwanej od padów.

Oczyszczenie nie oznacza agresywnego skrobania. Pady BGA mają ograniczoną grubość, a ich mechaniczne uszkodzenie może spowodować przerwę w obwodzie. Po zakończeniu pracy pod mikroskopem trzeba sprawdzić, czy nie brakuje punktów, czy nie ma zwarć między sąsiednimi polami i czy laminat nie jest rozwarstwiony. W praktyce pomocne jest wykonanie zdjęcia przed i po czyszczeniu. Jeśli na płycie są wyrwane pady, należy najpierw zaplanować ich rekonstrukcję. Dopiero później można przejść do nakładania nowych kulek.

Stenciling, montaż i profil cieplny

Nowe kulki dobiera się do konkretnego układu oraz technologii montażu. Ich średnica musi odpowiadać geometrii pól, a stencil powinien stabilnie przylegać do komponentu. Nadmiar pasty lub topnika może spowodować łączenie sąsiednich punktów, natomiast zbyt mała ilość materiału prowadzi do niedostatecznego połączenia. Po nałożeniu kulek komponent jest kontrolowany optycznie. W zaawansowanym serwisie wykorzystuje się również inspekcję rentgenowską, szczególnie gdy naprawiany układ ma dużą liczbę połączeń lub wcześniej był poddany nieprawidłowej obróbce.

Profil grzewczy powinien obejmować etap wstępnego podgrzewania, wyrównania temperatury, aktywacji topnika, rozpływu oraz kontrolowanego chłodzenia. Termopary umieszcza się w punktach, które rzeczywiście pokazują temperaturę płyty i układu, a nie tylko temperaturę powietrza przy dyszy. Zbyt szybkie grzanie może wyginać laminat i powodować szok termiczny. Zbyt długi proces zwiększa ryzyko degradacji komponentów, odklejenia padów oraz uszkodzenia sąsiednich elementów. Liczy się powtarzalność, zapis parametrów i dopasowanie metody do konkretnej konstrukcji.

Po ułożeniu układu na płycie nie należy od razu testować konsoli pod pełnym obciążeniem. Najpierw wykonuje się kontrolę wizualną, pomiary zwarć, sprawdzenie podstawowych napięć i próbę startu z minimalną konfiguracją. Jeżeli obraz wrócił, trzeba jeszcze sprawdzić stabilność działania, temperatury i zachowanie podczas dłuższego testu. Przykładowo konsola może uruchomić menu po reballingu, ale zawiesić się przy renderowaniu gry. Taki wynik oznacza, że sama próba startu była niewystarczająca. Wskazówka: test końcowy powinien odtwarzać warunki, w których klient zgłosił usterkę.

Reballing czy wymiana układu – co wybrać?

Kiedy reballing jest właściwą metodą?

Reballing jest uzasadniony wtedy, gdy układ scalony jest sprawny, a uszkodzenie dotyczy połączeń między komponentem i płytą. Może to zostać potwierdzone przez pomiary, analizę objawów, porównanie z płytą referencyjną lub wyniki testu układu po zdjęciu. Wymiana samych kulek ma sens także wtedy, gdy stare połączenia zostały zdegradowane przez wcześniejsze przegrzewanie, lecz rdzeń komponentu nie wykazuje oznak uszkodzenia. W takich przypadkach montaż nowej siatki może przywrócić stabilny kontakt bez kosztu zakupu drogiego układu.

Reballing jest często wybierany przy naprawie konsol, ponieważ układy graficzne i procesory są drogie, a części z demontażu mogą mieć nieznaną historię. Jeżeli komponent pochodzi z działającej płyty i jego stan został potwierdzony, można połączyć go z nową siatką kulek. Trzeba jednak pamiętać, że używany układ może mieć zmęczone termicznie podłoże albo wewnętrzną wadę ujawniającą się dopiero po obciążeniu. Dlatego gwarancja na usługę powinna jasno określać, czego dotyczy i jakie objawy obejmuje.

Przykładem jest konsola, która po rozgrzaniu traci obraz, ale przed wystąpieniem awarii przechodzi testy pamięci i nie wykazuje zwarć. Jeżeli diagnostyka potwierdzi przerwę w interfejsie układu graficznego, reballing może być rozsądnym rozwiązaniem. Wskazówka dla serwisu: przed wyceną poinformuj klienta, że końcowy efekt zależy również od stanu laminatu i samego układu. Uczciwa komunikacja jest częścią prawidłowej naprawy, ponieważ nie każda płyta daje się przywrócić do pełnej sprawności.

Kiedy lepsza jest wymiana układu?

Wymiana komponentu jest konieczna, gdy uszkodzony jest jego rdzeń, pamięć wewnętrzna, obudowa, podłoże albo połączenia znajdujące się wewnątrz układu. Objawem może być trwałe zwarcie, brak komunikacji mimo prawidłowych napięć, powtarzalne błędy generowane przez sam chip lub brak poprawy po prawidłowym reballingu. Wymiana jest również właściwa, gdy układ ma widoczne pęknięcie, odkształcenie albo został wcześniej przegrzany do stopnia powodującego degradację struktury.

Wybór nowego lub używanego układu wymaga oceny kompatybilności. Komponent musi odpowiadać wersji płyty, firmware, pamięci i konfiguracji zasilania. Nie zawsze można zastosować pozornie identyczny chip z innego modelu konsoli. Różnice w rewizji, oznaczeniu i mapie wyprowadzeń mogą spowodować brak startu albo problemy z funkcjami urządzenia. Technicy powinni korzystać z dokumentacji, oznaczeń producenta i sprawdzonych źródeł części. Artykuł reballing BGA czy wymiana układu pomaga uporządkować decyzję pod kątem ryzyka i kosztu.

W praktyce zdarzają się naprawy, w których reballing przywraca obraz tylko na krótko, a potem problem wraca. Nie musi to oznaczać błędu technika. Jeżeli układ ma wadę wewnętrzną, nowe kulki poprawią kontakt z płytą, lecz nie usuną źródła usterki. Dlatego po każdej nieudanej próbie trzeba ponownie wykonać diagnostykę, zamiast automatycznie powtarzać grzanie. Powtórne poddawanie płyty wysokiej temperaturze może zwiększyć uszkodzenia. Najlepsza wskazówka brzmi: po jednym nieudanym procesie szukaj nowych dowodów, a nie tylko kolejnej okazji do podgrzania komponentu.

Ryzyko, trwałość i oczekiwania klienta

Trwałość naprawy zależy od jakości procesu, przyczyny pierwotnej, stanu układu chłodzenia i sposobu użytkowania konsoli. Dobrze wykonany reballing może działać długo, ale nie daje gwarancji, że awaria nie powstanie ponownie z innego powodu. Jeżeli urządzenie nadal pracuje w wysokiej temperaturze, nowa siatka lutownicza również będzie poddawana cyklom cieplnym. Serwis powinien więc zalecić czyszczenie radiatora, kontrolę wentylatora i wymianę materiałów termicznych, jeżeli ich stan jest zły.

Klient powinien otrzymać informację, czy naprawa obejmuje tylko reballing, czy także diagnostykę i serwis chłodzenia. Warto opisać objawy przed naprawą, wykonane czynności oraz testy po zakończeniu pracy. Takie podejście ogranicza nieporozumienia i pozwala ocenić, czy problem został rozwiązany zgodnie z zakresem usługi. Naprawa konsol nie kończy się w chwili, gdy pojawi się obraz na ekranie. Urządzenie musi przejść test zasilania, obrazu, dźwięku, portów, komunikacji z kontrolerem i obciążenia termicznego.

Przykładem błędnych oczekiwań jest przekonanie, że reballing zawsze przywróci każdą konsolę bez względu na uszkodzenia. Jeżeli płyta ma zwęglenia, brakujące pola, zalanie lub wadliwy procesor, rokowanie jest inne niż przy pojedynczym pęknięciu lutu. Wskazówka dla technika: przedstaw klientowi wariant podstawowy, wariant z wymianą układu oraz możliwość zakończenia naprawy po diagnostyce, jeśli ryzyko przekracza wartość urządzenia. Transparentna decyzja jest bardziej profesjonalna niż obietnica pewnego rezultatu.

Diagnostyka, kontrola jakości i opłacalność naprawy

Testy przed i po reballingu

Kontrola jakości powinna być zaplanowana jeszcze przed rozpoczęciem pracy. Technik zapisuje wyniki pomiarów, pobór prądu, zachowanie konsoli i temperatury w stanie awarii. Po zakończeniu procesu porównuje te dane z wynikami naprawy. Dzięki temu można stwierdzić, czy zmiana jest rzeczywista, a nie tylko chwilowa. Jeżeli przed reballingiem konsola pobierała nietypowy prąd, a po naprawie wartości nadal są błędne, samo pojawienie się obrazu nie powinno być uznane za pełny sukces.

Test funkcjonalny powinien obejmować zimny start, restart, wyłączenie i ponowne uruchomienie po rozgrzaniu, wyświetlanie różnych rozdzielczości, dźwięk oraz pracę pod obciążeniem. W zależności od urządzenia sprawdza się także napęd, porty USB, sieć, kontrolery i zapis danych. Test obciążeniowy musi mieć rozsądny czas, aby urządzenie osiągnęło temperaturę roboczą. Zbyt krótka próba może nie ujawnić usterki zależnej od ciepła. Zbyt długa bez monitorowania temperatury może natomiast niepotrzebnie obciążyć świeżo naprawioną płytę.

Warto wykonać zdjęcia mikroskopowe obszaru BGA po zakończeniu pracy, jeśli konstrukcja pozwala na ocenę krawędzi układu. Przy bardziej wymagających naprawach przydatne są pomiary rentgenowskie, choć nie każdy serwis ma do nich dostęp. Brak rentgena nie oznacza automatycznie złej jakości, ale wymaga większej dyscypliny w zakresie profilu cieplnego, przygotowania powierzchni i testów. Praktyczna wskazówka: stosuj kartę naprawy z polami na temperatury, czas, użyty topnik, średnicę kulek i wynik testu. Powtarzalna dokumentacja ułatwia doskonalenie procesu.

Ocena opłacalności naprawy konsoli

Opłacalność reballingu zależy od wartości modelu, dostępności części, zakresu uszkodzenia i ceny alternatywnej konsoli. Nie można oceniać usługi wyłącznie przez porównanie ceny z używanym urządzeniem. Naprawa może mieć sens, jeżeli klient chce zachować dane, akcesoria, konkretną wersję sprzętu albo urządzenie ma wartość kolekcjonerską. Z drugiej strony płyta po kilku nieudanych naprawach, z wieloma wyrwanymi padami i niepewnym układem może wymagać kosztu nieproporcjonalnego do efektu.

Serwis powinien rozdzielić koszt diagnozy, reballingu, wymiany układu i napraw dodatkowych. Klient łatwiej podejmuje decyzję, gdy wie, za co płaci i jakie są możliwe wyniki. Warto również uwzględnić koszt części wysokiej jakości, czas pracy pod mikroskopem, przygotowanie profilu i testy końcowe. Zaniżona cena często oznacza skrócenie diagnostyki albo zastosowanie metody, która daje tylko krótkotrwały efekt. Cena nie jest jedynym wyznacznikiem jakości, ale musi odzwierciedlać ryzyko oraz odpowiedzialność za płytę.

Przykładowo reballing starej konsoli może być opłacalny, gdy problem został jasno zidentyfikowany, płyta jest w dobrym stanie, a klient akceptuje ryzyko. Jeżeli jednak urządzenie ma jednocześnie uszkodzony port HDMI, przegrzaną sekcję zasilania i ślady wcześniejszego reflow, lepiej przedstawić pełną kalkulację. Wskazówka: nie rozpoczynaj kosztownej pracy bez zgody na wariant awaryjny, w którym po zdjęciu układu ujawnią się wyrwane pady lub uszkodzenia laminatu.

Jak ograniczyć ryzyko ponownej awarii?

Najważniejszym działaniem po reballingu jest usunięcie przyczyny przeciążenia cieplnego. Należy oczyścić radiator, sprawdzić wentylator, wymienić zużyte materiały termiczne i upewnić się, że elementy dociskowe są prawidłowo zamontowane. W niektórych konstrukcjach trzeba także ocenić stan podkładek termicznych oraz kontakt radiatora z układem. Zbyt gruba podkładka może powodować nacisk na płytę, a zbyt cienka nie odbierze właściwie ciepła. Każdy model wymaga oceny jego konkretnej mechaniki.

Serwis może zalecić użytkownikowi ustawienie konsoli w miejscu z wolną przestrzenią wokół wlotów i wylotów powietrza. Nie należy zasłaniać otworów, używać urządzenia na miękkim podłożu ani ignorować głośnej pracy wentylatora. Regularne czyszczenie powinno być wykonywane ostrożnie, aby nie uszkodzić delikatnych złączy. W przypadku sprzętu używanego intensywnie warto reagować na pierwsze symptomy: artefakty, niestabilność obrazu, samoczynne wyłączenia i wzrost hałasu wentylatora.

W praktyce najlepsze rezultaty dają naprawy, w których reballing jest częścią większej procedury: diagnozy, naprawy przyczyny, kontroli termicznej i testu pod obciążeniem. Samo utworzenie nowych kulek nie zastąpi poprawnego chłodzenia ani sprawnego zasilania. Technik powinien także unikać nadmiernego grzania sprawnej płyty podczas poszukiwania usterki. Jeśli potrzebujesz uporządkować podstawy procesu, pomocny będzie materiał reballing BGA krok po kroku. Najważniejsza wskazówka końcowa tej sekcji: dokumentuj każdy etap, ponieważ powtarzalność jest podstawą trwałej naprawy.

FAQ: najczęstsze pytania o reballing konsol

Czy reballing BGA zawsze naprawia konsolę, która nie wyświetla obrazu?

Nie. Brak obrazu jest objawem, a nie jednoznaczną diagnozą uszkodzenia BGA. Przyczyną może być port HDMI, filtr zabezpieczający, uszkodzona sekcja zasilania, pamięć, firmware, procesor, układ graficzny albo przerwane połączenie między układem i płytą. Reballing ma sens dopiero po wykonaniu pomiarów i wykluczeniu innych obszarów. Jeżeli układ scalony jest uszkodzony wewnętrznie, odtworzenie kulek nie przywróci jego działania. Dobry serwis powinien przedstawić klientowi wyniki diagnostyki, zakres podejrzenia oraz możliwe scenariusze po zdjęciu komponentu.

Jak długo może działać konsola po prawidłowym reballingu?

Nie ma jednej gwarantowanej wartości, ponieważ trwałość zależy od stanu układu, laminatu, jakości procesu i warunków pracy urządzenia. Prawidłowo wykonany reballing może zapewnić długą, stabilną pracę, jeśli przyczyna leżała w połączeniach, a chłodzenie zostało przywrócone do właściwego stanu. Jeżeli konsola nadal się przegrzewa, nowy lut będzie poddawany tym samym cyklom cieplnym co poprzedni. Dlatego po naprawie trzeba sprawdzić radiator, wentylator, pastę i przepływ powietrza. Serwis powinien unikać obietnic bezwarunkowej trwałości i jasno określić zakres gwarancji.

Czy reflow jest tańszą alternatywą dla reballingu?

Reflow może być tańszy i szybszy, ale nie jest równoważną alternatywą. Polega na przetopieniu istniejącego lutu bez usunięcia starej siatki, więc nie rozwiązuje problemów wynikających z pęknięć, pustek, utlenienia lub deformacji kulek. Czasowa poprawa po reflow nie potwierdza trwałej naprawy. Dodatkowo niekontrolowane podgrzewanie może uszkodzić laminat i sąsiednie elementy. Jeżeli diagnostyka wskazuje na połączenia BGA, reballing zwykle jest bardziej pracochłonną, lecz właściwszą procedurą. Ostateczny wybór powinien wynikać z pomiarów, a nie wyłącznie z ceny usługi.

Czy można wykonać reballing konsoli w warunkach domowych?

Technicznie jest to możliwe, ale bez odpowiedniego sprzętu i doświadczenia ryzyko uszkodzenia płyty jest wysokie. Potrzebne są stabilna stacja do BGA, podgrzewacz dolny, termopary, mikroskop, właściwe sita, kulki, topniki oraz wiedza o profilach cieplnych. Opalarka, piekarnik albo przypadkowa dysza nie zapewniają kontroli temperatury na całej powierzchni laminatu. Początkujący może wyrwać pady, rozwarstwić płytę, przesunąć elementy lub przegrzać układ. Do nauki lepiej wykorzystać uszkodzone płyty treningowe i rozpocząć od prostszych komponentów, zanim podejmie się próbę naprawy cennej konsoli.

Po czym poznać dobry serwis wykonujący reballing BGA?

Dobry serwis zaczyna od diagnozy i potrafi wyjaśnić, dlaczego podejrzewa konkretny układ. Powinien opisać zakres pracy, poinformować o ryzyku, używać mikroskopu i kontrolować temperaturę podczas procesu. Istotne są również testy po naprawie, a nie tylko sprawdzenie, czy pojawił się obraz. Warto zapytać, czy serwis dokumentuje pomiary, czy sprawdza układ chłodzenia i jaki zakres ma gwarancja. Ostrożność jest wskazana, gdy oferta sprowadza się do obietnicy szybkiego podgrzania płyty bez informacji o przyczynie awarii. Profesjonalizm widać przede wszystkim w sposobie diagnozowania i komunikacji.

Źródła

• IPC Standards – standardy dotyczące montażu i lutowania elektroniki
• NASA – materiały dotyczące niezawodności elektroniki i procesów lutowniczych
• Texas Instruments – Ball Grid Array application report
• IPC Electronics Association – wytyczne dla przemysłu elektronicznego

Podsumowanie i najważniejsze wnioski

Reballing BGA jest kluczowy w naprawie konsol wtedy, gdy źródłem problemu są uszkodzone połączenia między sprawnym układem scalonym a płytą główną. Technologia BGA pozwala montować wydajne procesory, układy graficzne i pamięci na niewielkiej powierzchni, ale utrudnia diagnostykę, ponieważ punkty lutownicze są ukryte pod komponentem. Wysoka temperatura, cykle cieplne, zabrudzone chłodzenie, naprężenia mechaniczne i wcześniejsze nieprawidłowe naprawy mogą prowadzić do mikropęknięć oraz niestabilnego kontaktu.

Najważniejsza zasada brzmi: nie wykonuje się reballingu na podstawie samego objawu. Brak obrazu, restart, zawieszanie się lub działanie po rozgrzaniu mogą wskazywać na BGA, ale mogą też wynikać z uszkodzeń zasilania, pamięci, HDMI albo oprogramowania. Prawidłowy proces obejmuje diagnozę, bezpieczny demontaż, dokładne oczyszczenie, dobór kulek, kontrolę profilu cieplnego, ponowny montaż i test pod obciążeniem. Jeżeli układ ma wadę wewnętrzną, właściwym rozwiązaniem będzie jego wymiana, a nie wielokrotne powtarzanie reballingu.

Trwałość naprawy zależy nie tylko od samego lutowania. Konieczne jest usunięcie przyczyny przegrzewania, sprawdzenie wentylatora, radiatora, pasty termoprzewodzącej i przepływu powietrza. Serwis powinien dokumentować pomiary, informować o ryzyku i dopasować zakres pracy do wartości oraz stanu urządzenia. Dla technika oznacza to pracę według powtarzalnej procedury, a dla klienta większą przejrzystość i realną ocenę szans powodzenia. Właśnie dlatego reballing BGA konsole traktuje się jako precyzyjną naprawę mikroelektroniczną, a nie szybkie podgrzewanie płyty.
