Najlepsze techniki mikrolutowania dla początkujących
Mikrolutowanie jest dziedziną napraw elektroniki, w której liczy się nie tylko temperatura grota, ale również kontrola ruchu, właściwe przygotowanie powierzchni i umiejętność obserwacji. Początkujący często zakładają, że najtrudniejsze będzie samo dotknięcie małego pola lutowniczego. W praktyce większym wyzwaniem okazuje się utrzymanie stabilnej ręki, dozowanie topnika, dobranie ilości cyny oraz rozpoznanie momentu, w którym spoina jest już prawidłowo uformowana. Dobra wiadomość jest taka, że techniki mikrolutowania można rozwijać stopniowo, zaczynając od prostych ćwiczeń na płytkach przeznaczonych do nauki.
W tym poradniku znajdziesz metody przydatne w serwisie GSM, naprawie płyt głównych laptopów i pracy z małymi komponentami SMD. Wyjaśnię, jak przygotować stanowisko, jak prowadzić grot, kiedy używać hot-air, jak usuwać nadmiar cyny oraz jak ćwiczyć lutowanie rezystorów, kondensatorów, złączy i elementów w obudowach QFN. Ważne jest także rozumienie ograniczeń: początkujący nie powinien zaczynać od drogich płyt i układów BGA. Najpierw trzeba opanować powtarzalne ruchy, kontrolę temperatury i diagnostykę połączenia. Takie podejście zmniejsza liczbę uszkodzeń i przyspiesza naukę.
Podstawy mikrolutowania i przygotowanie stanowiska
Na czym polega mikrolutowanie?
Mikrolutowanie to precyzyjne łączenie lub odtwarzanie połączeń elektrycznych na płytkach drukowanych, zwykle przy użyciu bardzo małych pól lutowniczych, cienkich przewodów i elementów SMD. W odróżnieniu od tradycyjnego lutowania przewlekanych komponentów pracuje się tutaj często pod mikroskopem, a margines błędu jest niewielki. Jeden niekontrolowany ruch może przesunąć sąsiedni kondensator, zewrzeć dwa piny albo oderwać pad od laminatu. Początkujący powinien rozumieć, że celem nie jest podgrzewanie elementu jak najdłużej, lecz dostarczenie odpowiedniej ilości energii w krótkim i kontrolowanym czasie.
Najważniejsza technika na początku to stabilizacja dłoni. Przedramiona powinny opierać się o blat lub podpórkę, a ręka prowadząca grot nie może wisieć w powietrzu. Ruch wykonuje się przede wszystkim palcami i niewielkim obrotem nadgarstka, a nie całym ramieniem. Druga ręka może trzymać pęsetę, przewód naprawczy albo podajnik cyny. W praktyce serwisowej takie ustawienie pozwala utrzymać końcówkę grota na polu o szerokości ułamka milimetra. Dobrym ćwiczeniem jest przesuwanie wyłączonego grota między zaznaczonymi punktami bez dotykania płytki.
Przykładem z praktyki jest wymiana małego kondensatora na płycie smartfona. Osoba bez przygotowania często przykłada grot pionowo i próbuje szybko stopić cynę. Lepsze rozwiązanie polega na dodaniu odrobiny topnika, ogrzaniu starej spoiny z boku i delikatnym przesunięciu elementu pęsetą. Po oczyszczeniu padów nowy komponent można ustawić, przylutować jeden koniec, skorygować położenie, a następnie połączyć drugi. Ta sekwencja jest bezpieczniejsza, ponieważ pozwala kontrolować orientację elementu i ogranicza czas oddziaływania ciepła.
Organizacja stanowiska pracy
Stanowisko początkującego powinno być uporządkowane jeszcze przed podłączeniem lutownicy. Płytka musi leżeć stabilnie, najlepiej w imadle serwisowym albo uchwycie z regulacją. Obok powinny znajdować się pęsety, topnik, plecionka, cienka cyna, czyścik do grota i źródło dobrego światła. Mikroskop lub kamera inspekcyjna powinny być ustawione tak, aby obraz nie wymagał ciągłego pochylania głowy. Ergonomia ma bezpośredni wpływ na jakość pracy, ponieważ zmęczenie szybko pogarsza precyzję i zwiększa ryzyko przypadkowego przesunięcia grota.
Istotne jest również odprowadzanie oparów. Topniki i środki czyszczące nie powinny być wdychane bezpośrednio, dlatego warto używać pochłaniacza ustawionego blisko miejsca lutowania. Należy zachować ochronę antystatyczną: mata ESD, opaska uziemiająca i prawidłowe podłączenie przewodu ochronnego ograniczają ryzyko uszkodzenia układów wrażliwych na wyładowania. Przed rozpoczęciem naprawy trzeba odłączyć baterię, zasilacz i wszystkie źródła energii. W urządzeniach z akumulatorem nie wolno zakładać, że wyłączenie systemu oznacza całkowity brak napięcia na płycie.
Wskazówka praktyczna jest prosta: przed każdą naprawą wykonaj zdjęcie obszaru pod mikroskopem. Fotografia pokazuje położenie elementów, ewentualne wcześniejsze ingerencje i uszkodzenia padów. Po pracy można porównać stan płytki z dokumentacją, zdjęciem referencyjnym albo drugą sprawną płytą. Początkujący często oceniają rezultat tylko po tym, czy komponent fizycznie się trzyma. Tymczasem prawidłowa naprawa wymaga także kontroli zwarć, ciągłości ścieżek i jakości połączenia.
Dlaczego dokumentacja i diagnostyka są ważne?
Techniki mikrolutowania nie zastępują diagnostyki. Lutowanie elementu bez ustalenia przyczyny awarii może doprowadzić do powtórnego uszkodzenia albo zamaskować problem w innym obwodzie. Przed pracą należy sprawdzić objawy, pobór prądu, obecność zwarcia do masy i stan mechaniczny płytki. Pomocne są schematy, boardview, oznaczenia elementów oraz pomiary wykonane na sprawnym urządzeniu. Warto zapoznać się z materiałem najlepsze techniki diagnostyki mikroelektronicznej, ponieważ poprawna decyzja o lutowaniu zaczyna się od pomiaru, a nie od podgrzewania płyty.
Początkujący powinien rozróżniać usterkę mechaniczną od elektrycznej. Oderwany pad, pęknięta ścieżka lub skorodowany pin wymagają pracy mechanicznej i często użycia przewodu naprawczego. Zwarcie w linii zasilania może natomiast wynikać z uszkodzonego kondensatora, układu scalonego albo pozostałości cyny. Samo przelutowanie elementu nie rozwiąże problemu, jeżeli nie ustalono, który komponent powoduje nieprawidłowy pobór prądu. Dlatego podstawowa nauka lutowania powinna obejmować również multimetr, pomiar rezystancji i test diody.
Dobrym przykładem jest telefon, który nie uruchamia się po zalaniu. Początkujący może zauważyć skorodowany kondensator i od razu go wymienić, lecz korozja może obejmować także przelotki oraz układ zasilania. Właściwa kolejność to demontaż, inspekcja, czyszczenie, pomiary i dopiero później naprawa. W przypadku płyt głównych pomocne są również zasady opisane w artykule jak skutecznie diagnozować uszkodzenia płyt głównych. Najlepsza technika mikrolutowania jest zawsze podporządkowana rozpoznanej usterce.

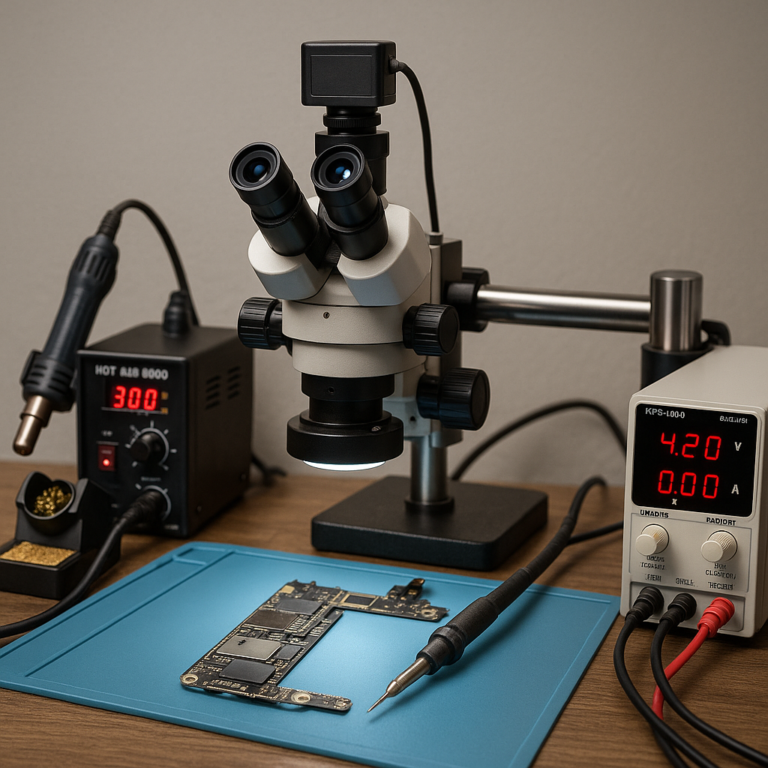

Narzędzia, materiały i ustawienia pracy
Wybór lutownicy i grota
Do nauki mikrolutowania potrzebna jest lutownica z regulacją temperatury i stabilizacją mocy. Nie chodzi o samą wysoką temperaturę, lecz o to, aby urządzenie szybko odzyskiwało energię po zetknięciu z polem lutowniczym. Stacja o mocy około 70–100 W daje większy zapas przy masywnych polach, ale może być używana także do małych elementów, o ile operator dobierze właściwy grot i czas kontaktu. Tania lutownica bez kontroli temperatury utrudnia naukę, ponieważ warunki zmieniają się w trakcie pracy.
Na początek najlepiej sprawdza się grot typu stożkowego lub delikatnego noża o rozmiarze dopasowanym do zadania. Bardzo cienki grot nie zawsze jest najlepszy, ponieważ ma małą pojemność cieplną i szybko traci temperaturę. Do przeciągania cyny po szeregu pinów przydatny bywa grot płaski lub ścięty, który pozwala wykorzystać napięcie powierzchniowe lutu. Do pojedynczych rezystorów można użyć małego grota stożkowego, natomiast do masywnych pól lepiej sprawdzi się końcówka o większej powierzchni styku.
W praktyce temperatura dla lutów bezołowiowych często mieści się w zakresie około 340–380°C, ale nie jest to sztywna reguła. Niewielkie pola z cienką warstwą cyny mogą wymagać niższej wartości, a duże pola połączone z masą wyższej. Przy lutach ołowiowych zakres bywa niższy. Początkujący powinien zaczynać od ustawienia umiarkowanego i obserwować zachowanie spoiwa. Jeżeli cyna nie rozpływa się, najpierw należy poprawić czystość grota i ilość topnika, zamiast od razu zwiększać temperaturę.
Topnik, cyna i plecionka
Topnik poprawia zwilżanie powierzchni, usuwa tlenki i pomaga cynie rozpłynąć się na padzie oraz wyprowadzeniu komponentu. W mikrolutowaniu używa się go oszczędnie, ponieważ nadmiar utrudnia obserwację i wymaga późniejszego czyszczenia. Dobry topnik w żelu pozwala kontrolować miejsce aplikacji cienką igłą albo końcówką dozownika. Jeśli spoiwo tworzy kulki i nie chce pokryć pola, przyczyną może być zabrudzenie, utlenienie, zbyt niska temperatura albo nieodpowiedni topnik.
Cyna do małych elementów powinna mieć cienką średnicę, na przykład 0,2–0,4 mm. Cieńszy drut ułatwia dozowanie niewielkiej ilości spoiwa i ogranicza ryzyko powstania mostka. Plecionka miedziana służy do usuwania nadmiaru cyny, ale trzeba stosować ją z topnikiem i krótkim czasem grzania. Dociśnięcie plecionki zbyt mocno może wyrwać pad, zwłaszcza na naprawianej płycie. Zasada jest następująca: plecionka ma zbierać płynne spoiwo, a nie szorować laminat.
Przykładem prawidłowego użycia materiałów jest przygotowanie dwóch padów pod kondensator. Najpierw nanosimy odrobinę topnika, następnie podgrzewamy istniejącą cynę i wyrównujemy ją grotem. Jeżeli jest jej za dużo, przykładamy plecionkę na jedną lub dwie sekundy. Po oczyszczeniu nakładamy minimalną ilość nowego spoiwa na jeden pad, ustawiamy element pęsetą i lutujemy drugi koniec. Taka metoda jest bardziej przewidywalna niż próba jednoczesnego podawania dużej ilości cyny na oba pola.
Mikroskop, pęsety i pomiary
Mikroskop cyfrowy lub optyczny nie jest dodatkiem, lecz podstawowym narzędziem przy elementach o małym rastrze. Powiększenie powinno umożliwiać ocenę kształtu spoiny, ale zbyt duże pole widzenia może utrudniać orientację. Początkujący powinien ustawić ostrość na płaszczyźnie padów, a nie na wyższej części komponentu. Warto też sprawdzić, czy odległość robocza pozwala swobodnie wprowadzić grot i pęsetę. Obraz musi być stabilny, bez opóźnienia, które może powodować błędne ruchy ręki.
Pęsety powinny być ostre, sprężyste i wykonane z materiału odpowiedniego do pracy z ESD. Tępe końcówki wymagają większego nacisku, przez co łatwiej przesunąć elementy albo uszkodzić soldermaskę. Do większych komponentów przydaje się pęseta zakrzywiona, a do bardzo małych elementów cienka pęseta prosta. Multimetr powinien mieć ostre sondy lub końcówki igłowe, które pozwolą dotknąć małego punktu pomiarowego bez zwierania sąsiednich pól.
Warto korzystać z wyposażenia dobranego do poziomu pracy, a nie kupować przypadkowych akcesoriów. Przed rozpoczęciem zakupów pomocny będzie poradnik jakie narzędzia są niezbędne do mikrolutowania. Konkretna wskazówka brzmi: przygotuj osobną tackę na elementy i oznaczaj zdjęciem ich położenie. W serwisie GSM komponenty bywają bardzo podobne wizualnie, lecz różnią się parametrami, dlatego nie należy mieszać ich bez dokumentacji.
Najważniejsze techniki mikrolutowania
Lutowanie pojedynczych elementów SMD
Lutowanie rezystorów i kondensatorów SMD jest najlepszym ćwiczeniem kontroli ilości cyny. Najpierw należy pokryć jeden pad niewielką ilością spoiwa. Następnie pęsetą ustawia się komponent, ogrzewa wcześniej pocynowany pad i pozwala, aby element opadł na właściwe miejsce. Po sprawdzeniu orientacji lutuje się drugi koniec. Ten etap uczy trzech rzeczy: stabilnego trzymania elementu, krótkiego grzania oraz pracy z minimalną ilością materiału.
Jeśli komponent przesuwa się podczas lutowania, problemem może być zbyt duża kropla cyny albo brak podparcia pęsetą. Nie należy próbować poprawiać pozycji przez wielokrotne grzanie obu stron. Lepszą metodą jest dodanie topnika, ogrzanie jednego końca i delikatne przesunięcie elementu pęsetą, gdy spoiwo jest płynne. Po ustawieniu trzeba odsunąć grot i pozwolić połączeniu ostygnąć. Częste, długie podgrzewanie może osłabić pad oraz przegrzać komponent.
W praktyce można ćwiczyć na starej płycie routera lub uszkodzonej płycie głównej, ale trzeba wcześniej upewnić się, że nie zawiera ona naładowanych kondensatorów. Dobrym zadaniem jest przelutowanie kilku elementów o podobnym rozmiarze i porównanie ich pod mikroskopem. Prawidłowa spoina powinna być mała, zwarta i pokrywać zarówno pad, jak i zakończenie komponentu. Matowa powierzchnia nie zawsze oznacza błąd, szczególnie przy lutach bezołowiowych, dlatego ważniejsze są kształt, przyczepność i wynik pomiaru.

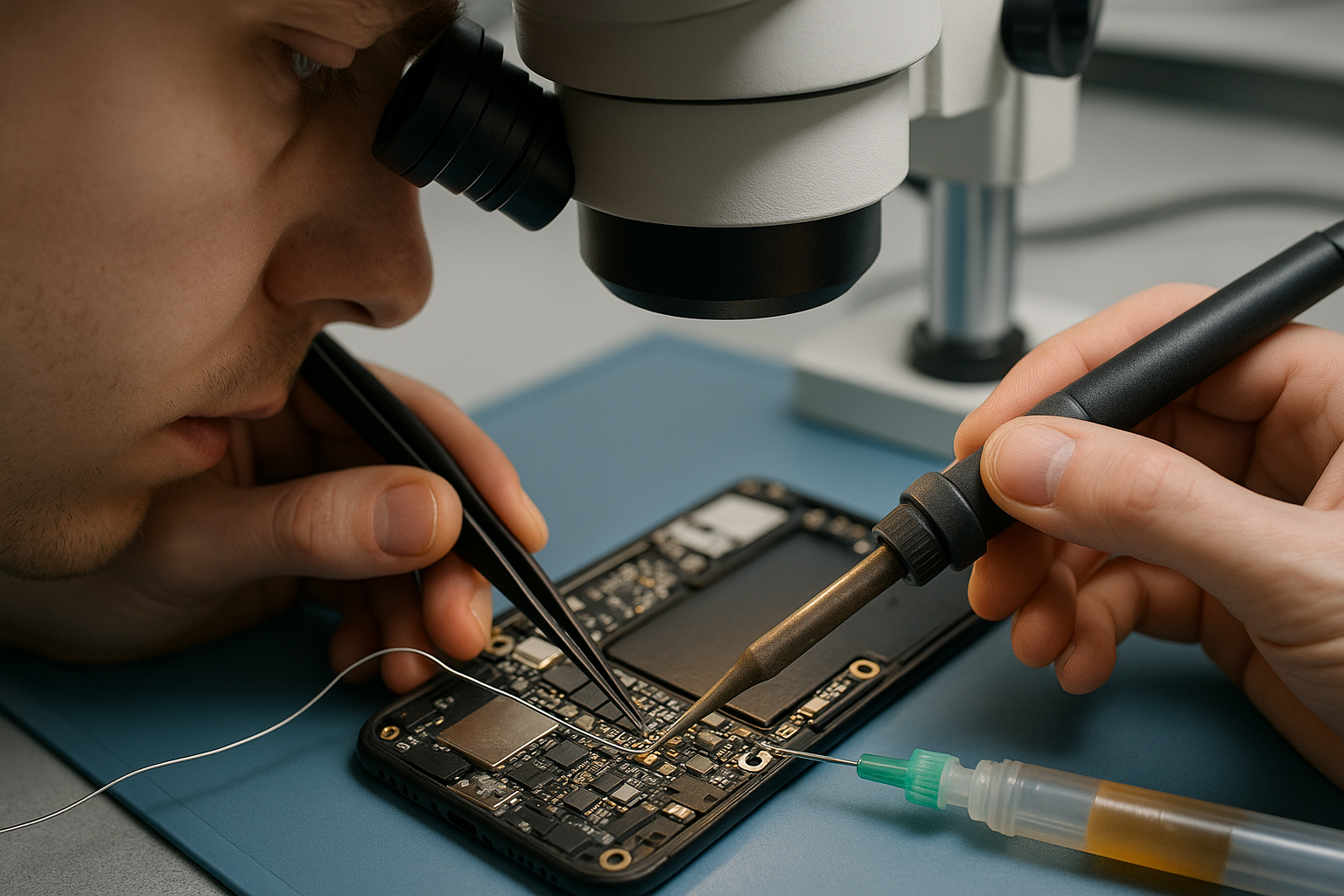

Lutowanie przewodów naprawczych
Przewód naprawczy stosuje się przy przerwanych ścieżkach, uszkodzonych padach i połączeniach wymagających obejścia fragmentu obwodu. Początkujący powinien wybierać możliwie krótki przewód o średnicy dopasowanej do prądu i funkcji linii. Do sygnałów o małym obciążeniu używa się cienkich drutów emaliowanych, lecz przed lutowaniem trzeba usunąć emalię przez cynowanie końcówki albo mechaniczne oczyszczenie. Przewód nie może być naprężony, ponieważ ruch obudowy lub dalsza praca serwisowa może wyrwać miejsce naprawy.
Technika polega na przygotowaniu obu końców, aplikacji topnika i pocynowaniu powierzchni. Na padzie należy pozostawić małą ilość spoiwa, a następnie przyłożyć przewód i ogrzać połączenie tylko do momentu rozpłynięcia cyny. Grot powinien dotykać jednocześnie przewodu i pada, aby obie powierzchnie miały podobną temperaturę. Po ostygnięciu połączenie trzeba mechanicznie zabezpieczyć, na przykład klejem UV lub odpowiednim lakierem, o ile nie utrudni to późniejszej naprawy i nie zasłoni punktów kontrolnych.
Przykładem jest odtworzenie połączenia między punktem testowym a rezystorem szeregowym. Samo przylutowanie przewodu do przypadkowego miejsca może przywrócić napięcie, ale nie musi zapewnić właściwego sygnału. Najpierw należy potwierdzić przebieg ścieżki w schemacie lub boardview, a po naprawie sprawdzić ciągłość i brak zwarcia do sąsiednich linii. Wskazówka dla początkujących: ćwicz przewody na płytkach treningowych, prowadząc je wzdłuż istniejących ścieżek i pozostawiając łagodny łuk zamiast ostrego załamania.
Przeciąganie cyny i usuwanie mostków
Przeciąganie cyny, nazywane drag soldering, jest przydatne przy układach z gęstym rastrem wyprowadzeń. Na końcówkę grota nanosi się niewielką kroplę spoiwa oraz topnika, a następnie prowadzi grot wzdłuż pinów pod małym kątem. Dzięki napięciu powierzchniowemu cyna powinna pozostać na wyprowadzeniach, a nadmiar można usunąć plecionką. Technika wymaga płynnego ruchu bez zatrzymywania się na pojedynczym pinie. Zbyt wolne prowadzenie grota zwiększa ilość cyny i sprzyja powstawaniu zwarć.
Mostek lutowniczy to niepożądane połączenie między sąsiednimi padami lub pinami. Jego usunięcie zaczyna się od dodania topnika, ponieważ ułatwia on przemieszczanie spoiwa. Następnie czystą plecionkę przykłada się do mostka i ogrzewa od góry grotem. Nie należy przesuwać plecionki po płytce podczas grzania. Po zebraniu cyny trzeba umyć obszar i sprawdzić go pod mikroskopem. W razie wątpliwości pomocny jest pomiar rezystancji lub test diody, ale trzeba znać oczekiwane wartości.
Ta technika jest często stosowana przy złączach FPC, układach QFP i małych kontrolerach. Jej bezpieczne wykonanie zależy od prawidłowego ustawienia komponentu przed lutowaniem. Jeżeli układ jest przesunięty, przeciąganie cyny może stworzyć poprawnie wyglądające, lecz elektrycznie błędne połączenia. Pozycję należy ustalić przez przylutowanie dwóch przeciwległych narożników, następnie sprawdzić wszystkie strony i dopiero wykonać pozostałe piny. Przydatne informacje o pracy z płytami można znaleźć w artykule najlepsze praktyki w mikrolutowaniu.
Ćwiczenia dla początkujących i rozwój precyzji
Plan nauki krok po kroku
Nauka lutowania powinna przebiegać od zadań łatwych do bardziej wymagających. Na początku warto ćwiczyć czyszczenie padów, nakładanie topnika i przenoszenie małych kropli cyny. Następnie można przejść do lutowania rezystorów 0805, 0603 i 0402, a później do elementów z większą liczbą wyprowadzeń. Dopiero po opanowaniu tych czynności warto pracować z przewodami naprawczymi, złączami i układami QFN. Każdy etap powinien kończyć się inspekcją oraz pomiarem, a nie tylko oceną wizualną.
Ćwiczenia najlepiej wykonywać na płytkach treningowych lub uszkodzonych urządzeniach o małej wartości. Płytka powinna mieć różne typy padów, pola masy i komponenty o kilku rozmiarach. Warto mierzyć czas pracy, ale nie należy przyspieszać za wszelką cenę. Początkujący może poświęcić dziesięć minut na jedno poprawne połączenie, jeśli dzięki temu pozna reakcję cyny i topnika. Szybkość przychodzi później, gdy ruchy stają się automatyczne i nie wymagają ciągłego poprawiania.
Praktycznym sposobem oceny postępów jest prowadzenie dziennika. Po każdym ćwiczeniu zapisz temperaturę, rodzaj grota, użyty topnik, typ cyny oraz problem, który wystąpił. Jeżeli mostki pojawiają się regularnie, prawdopodobnie używasz zbyt dużej ilości spoiwa albo zbyt długo zatrzymujesz grot. Jeżeli pady odrywają się, trzeba skrócić czas grzania, zmniejszyć nacisk i poprawić przygotowanie powierzchni. Notatki pozwalają znaleźć przyczynę powtarzalnego błędu zamiast zgadywać.
Ćwiczenie kontroli grota
Jedno z najskuteczniejszych ćwiczeń polega na przenoszeniu cyny pomiędzy zaznaczonymi polami. Na nieużywanej płytce nanieś kilka małych punktów topnika, pobierz minimalną ilość cyny na grot i spróbuj utworzyć jednakowe spoiny. Następnie rozprowadź cynę po szeregu pól, utrzymując stałą prędkość. Ćwiczenie uczy, że grot nie powinien być wciskany w pad. Wystarczy kontakt termiczny i odpowiednia ilość topnika, aby spoiwo zmieniło stan oraz rozpłynęło się.
Kolejne ćwiczenie to ustawianie elementów pęsetą. Ułóż kilka komponentów obok przygotowanych padów, ale nie lutuj ich od razu. Najpierw przećwicz chwytanie, obracanie i przesuwanie elementu bez upuszczania go na sąsiednie pola. Potem pocynuj jeden pad, przytrzymaj element i wykonaj pojedyncze połączenie. Po sprawdzeniu pozycji zlutuj drugi koniec. W ten sposób uczysz się rozdzielać czynność ustawiania od czynności podgrzewania, co poprawia kontrolę nad całym procesem.
Dobry rezultat powinien być powtarzalny. Jeżeli jeden element wygląda dobrze, a pięć kolejnych ma różną ilość cyny, nie oznacza to jeszcze opanowania techniki. Powtórz to samo zadanie kilkanaście razy i za każdym razem fotografuj płytkę. Zwracaj uwagę na długość wyprowadzenia pokrytą cyną, położenie komponentu oraz ślady przegrzania laminatu. Wskazówka praktyczna: ćwicz krócej, ale regularnie. Kilkanaście minut pracy kilka razy w tygodniu daje zwykle lepszy efekt niż jedna długa sesja wykonywana do zmęczenia.
Przejście do hot-air i układów QFN
Hot-air jest przydatny do demontażu i montażu komponentów, lecz początkujący powinien poznać jego ograniczenia. Strumień gorącego powietrza może przesunąć sąsiednie elementy, stopić plastikowe złącza albo przegrzać obszar większy niż planowano. Przed użyciem trzeba osłonić wrażliwe komponenty taśmą odporną na temperaturę, ustawić odpowiedni przepływ i rozgrzewać płytkę stopniowo. Dysza powinna być dobrana do wielkości elementu, a ruch kolisty pomaga równomiernie dostarczać ciepło.
Przy demontażu układu QFN należy najpierw upewnić się, że spoiwo rzeczywiście się roztopiło. Nie wolno podważać układu na siłę, ponieważ można wyrwać pady lub uszkodzić przelotki. Po zdjęciu komponentu powierzchnię czyści się plecionką z topnikiem, ale bez wielokrotnego szorowania. Montaż wymaga prawidłowego ustawienia względem oznaczenia pin 1 oraz kontroli, czy pad termiczny pod układem nie tworzy niekontrolowanego zwarcia. Jeżeli układ ma odsłonięty pad centralny, ilość cyny musi być szczególnie mała.
Reballing BGA nie powinien być pierwszym ćwiczeniem osoby początkującej, ponieważ wymaga kontroli profilu cieplnego, przygotowania kulek i oceny połączeń niewidocznych gołym okiem. Zanim przejdziesz do tej dziedziny, warto zrozumieć różnice między reballingiem a wymianą układu BGA. Konkretna wskazówka brzmi: najpierw opanuj elementy dostępne wzrokowo. Dopiero gdy potrafisz przewidywalnie lutować QFP, QFN i przewody, rozpocznij naukę procesów, w których jakość połączenia jest trudniejsza do bezpośredniej oceny.
Najczęstsze błędy i bezpieczna naprawa
Przegrzewanie płytki i padów
Przegrzewanie jest jednym z najczęstszych problemów początkujących. Objawia się odbarwieniem laminatu, podnoszeniem soldermaski, odrywaniem padów albo uszkodzeniem sąsiednich elementów. Przyczyną nie zawsze jest zbyt wysoka temperatura. Równie niebezpieczny może być długi kontakt grota z płytką, wielokrotne poprawianie tej samej spoiny i brak topnika. Bezpieczniej jest użyć właściwej końcówki, zwiększyć powierzchnię kontaktu i skrócić czas pracy niż stosować bardzo cienki grot oraz długo grzać jedno miejsce.
Jeżeli pad zaczyna się poruszać, należy natychmiast przerwać grzanie i pozwolić obszarowi ostygnąć. Próba dociśnięcia go grotem może doprowadzić do całkowitego oderwania. Po uszkodzeniu trzeba ocenić, czy zachowała się ścieżka, przelotka lub punkt alternatywny. Odtworzenie połączenia wymaga wtedy cienkiego przewodu, oczyszczenia miejsca i mechanicznego zabezpieczenia. Nie wolno zakładać, że większa ilość cyny wzmocni uszkodzony pad. Cyna poprawia przewodzenie, ale nie zastępuje mechanicznego połączenia z laminatem.
Przykładowo podczas wymiany złącza USB początkujący może długo ogrzewać jeden pin połączony z dużą powierzchnią masy. Ciepło ucieka do płaszczyzny, więc spoiwo nie płynie, a operator zwiększa temperaturę. Lepsze rozwiązanie to dodanie topnika i niewielkiej ilości świeżej cyny, która poprawi przewodzenie ciepła, oraz użycie grota o większej powierzchni. Przy elementach wielopinowych można zastosować kontrolowane hot-air, ale trzeba obserwować sąsiednie komponenty i nie podważać złącza przed stopieniem wszystkich połączeń.
Zwarcia, zimne luty i zabrudzenia
Zwarcie często powstaje przez nadmiar cyny, zbyt duży wyciek topnika z cząstkami metalu albo przesunięcie komponentu. Zawsze należy sprawdzić obszar pod mikroskopem z kilku kierunków, ponieważ cienki mostek może być niewidoczny w jednym ustawieniu światła. Po oczyszczeniu alkoholem izopropylowym można ponownie ocenić powierzchnię. Sam wygląd nie wystarcza w przypadku linii zasilających, dlatego należy wykonać pomiar względem masy i porównać go z dokumentacją lub sprawną płytą.
Zimny lut to połączenie o słabym zwilżeniu lub niewystarczającej przyczepności. Może wyglądać poprawnie, ale powodować niestabilną pracę urządzenia, szczególnie przy wibracjach i zmianach temperatury. Przyczyną bywa zabrudzony pad, utleniona końcówka komponentu, zbyt mała ilość topnika albo poruszenie elementu przed zastygnięciem spoiwa. Naprawa polega na oczyszczeniu miejsca, dodaniu świeżego topnika i krótkim ponownym podgrzaniu. Jeżeli problem powraca, trzeba sprawdzić, czy pad nie jest mechanicznie uszkodzony.
Po zakończeniu lutowania pozostałości topnika należy usunąć środkiem przeznaczonym do elektroniki i miękkim narzędziem. Niektóre topniki są aktywne i pozostawione na płytce mogą przyspieszać korozję albo powodować upływność. Czyszczenie nie powinno jednak polegać na zalewaniu całego urządzenia bez sprawdzenia, czy elementy i złącza są na to odporne. Wskazówka praktyczna: po myciu odczekaj do całkowitego odparowania środka, a następnie wykonaj inspekcję i pomiary przed podłączeniem zasilania.
Brak testu po naprawie
Naprawa nie kończy się w chwili, gdy element jest przylutowany. Trzeba sprawdzić ciągłość połączenia, brak zwarć oraz stan sąsiednich komponentów. W zależności od urządzenia wykonuje się pomiar rezystancji, test diody, kontrolę linii zasilających i próbę uruchomienia z ograniczeniem prądu. Zasilacz laboratoryjny z limitem prądu jest bezpieczniejszy niż podłączanie baterii do niezweryfikowanej płyty. Nagły wzrost poboru może wskazać problem, zanim dojdzie do kolejnego uszkodzenia.
Test funkcjonalny powinien odpowiadać zgłoszonej usterce, ale warto sprawdzić również elementy, które mogły zostać naruszone podczas pracy. Po naprawie telefonu należy skontrolować ładowanie, obraz, dotyk, mikrofon, głośnik, aparaty i komunikację, jeśli były w pobliżu naprawianego obszaru. W laptopie trzeba zweryfikować uruchamianie, ładowanie baterii, porty, klawiaturę i stabilność pod obciążeniem. Dokumentowanie wyników chroni serwis przed pomyłkami i ułatwia późniejszą diagnozę.
Ważna zasada dla początkujących brzmi: nie uruchamiaj płyty tylko dlatego, że naprawa wygląda dobrze pod mikroskopem. Układ może mieć mikroskopijny mostek, zwarcie do sąsiedniej linii lub nieprawidłowo ustawiony element. Przed zasileniem wykonaj zdjęcie, pomiar i kontrolę punktów referencyjnych. Jeżeli nie masz pewności, przerwij pracę i wróć do schematu. Artykuł o najczęstszych usterkach w mikrolutowaniu może pomóc uporządkować analizę problemu, ale zawsze trzeba odnieść ją do konkretnej płyty.
FAQ – pytania początkujących o mikrolutowanie
Czy początkujący może uczyć się mikrolutowania na płycie telefonu?
Może, ale nie powinien zaczynać od sprawnego i drogiego urządzenia klienta. Lepszym materiałem jest uszkodzona płyta z wyjętą baterią, na której można ćwiczyć demontaż i montaż prostych elementów SMD. Najpierw warto wykonać dokumentację fotograficzną, sprawdzić, czy płytka nie jest pod napięciem, i wybrać obszar oddalony od delikatnych układów. Ćwiczenia powinny obejmować czyszczenie padów, lutowanie kondensatorów i usuwanie mostków. Dopiero po uzyskaniu powtarzalnych rezultatów można pracować przy ważnych liniach zasilania lub złączach.
Jaka temperatura jest najlepsza do nauki lutowania?
Nie istnieje jedna temperatura odpowiednia dla wszystkich płyt i spoiw. Dla lutów bezołowiowych często zaczyna się od około 350°C, a dla ołowiowych od wartości niższej, jednak końcowe ustawienie zależy od grota, pola masy, rodzaju topnika i konstrukcji płytki. Najważniejszy jest krótki czas grzania oraz dobre zwilżanie. Jeżeli cyna nie płynie, sprawdź czystość grota i dodaj topnik, zanim zwiększysz temperaturę. Ustawienie 450°C nie jest uniwersalnym rozwiązaniem i może szybko uszkodzić laminat.
Czy bardzo cienki grot jest najlepszy dla początkującego?
Nie zawsze. Cienki grot pozwala dotrzeć między małe wyprowadzenia, ale ma niewielką pojemność cieplną i szybko traci temperaturę. Początkujący często trzyma go zbyt długo na padzie, przez co zwiększa ryzyko przegrzania. Lepszy jest grot, którego szerokość pozwala ogrzać potrzebny obszar, ale nie dotyka sąsiednich elementów. Do małych kondensatorów sprawdzi się niewielki stożek, natomiast do przeciągania cyny po pinach często wygodniejszy jest grot ścięty lub płaski.
Ile topnika należy używać?
Topnika powinno być tyle, aby pokrył miejsce lutowania cienką warstwą i poprawił rozpływanie cyny. Nadmiar nie zwiększa automatycznie jakości połączenia. Może zasłonić obraz, utrudnić ocenę spoiny, zabrudzić grot i wymagać dłuższego czyszczenia. Przy lutowaniu pojedynczego elementu wystarczy mała kropla naniesiona igłą lub końcówką dozownika. Jeżeli cyna nadal tworzy kulki, sprawdź również utlenienie pada i temperaturę. Topnik działa najlepiej na przygotowanej, czystej powierzchni.
Kiedy można rozpocząć naukę reballingu BGA?
Reballing warto rozpocząć dopiero po opanowaniu podstawowych technik mikrolutowania, demontażu hot-air, czyszczenia pól i kontroli temperatury. Osoba ucząca się powinna swobodnie lutować elementy SMD, przewody naprawcze oraz układy z gęstym rastrem. W BGA wiele połączeń jest niewidocznych po montażu, dlatego trzeba rozumieć profil cieplny, ułożenie kulek i ryzyko wygięcia płyty. Nauka na drogim urządzeniu jest złym pomysłem. Najpierw należy ćwiczyć na płytach szkoleniowych i dokumentować każdy proces.
Jak sprawdzić, czy spoina jest prawidłowa?
Spoinę należy ocenić pod mikroskopem, obserwując jej kształt, pokrycie pada i wyprowadzenia oraz brak mostków. Nie powinna odrywać się przy delikatnym, kontrolowanym sprawdzeniu mechanicznym, ale nie należy szarpać komponentu, ponieważ można uszkodzić pad. Następnie trzeba wykonać pomiar elektryczny odpowiedni dla danego obwodu: ciągłość ścieżki, rezystancję, test diody albo kontrolę zwarcia do masy. Po podłączeniu zasilania urządzenie powinno być uruchamiane z ograniczeniem prądu i obserwowane pod kątem nietypowego poboru lub nagrzewania.
Podsumowanie i najważniejsze wnioski
Najlepsze techniki mikrolutowania dla początkujących to te, które budują kontrolę i powtarzalność: stabilizacja dłoni, prawidłowe prowadzenie grota, lutowanie jednego końca komponentu przed drugim, dozowanie małej ilości cyny, praca z topnikiem oraz usuwanie nadmiaru plecionką. Ważne jest również świadome korzystanie z hot-air i odkładanie reballingu BGA do momentu, gdy podstawowe zadania nie sprawiają już problemu. Sama znajomość nazw narzędzi nie wystarczy. Trzeba rozumieć, jak ciepło przepływa przez pad, dlaczego cyna nie zwilża powierzchni i w jaki sposób niewielki błąd może zmienić działanie całego obwodu.
Początkujący powinien ćwiczyć na tanich lub uszkodzonych płytkach, prowadzić notatki i wykonywać zdjęcia przed oraz po pracy. Każdą naprawę należy poprzedzić diagnostyką, a po lutowaniu sprawdzić zwarcia, ciągłość i funkcje urządzenia. Największe znaczenie ma cierpliwość: krótkie, regularne sesje uczą lepiej niż wielogodzinne próby wykonywane w zmęczeniu. Warto także korzystać z materiałów szkoleniowych i konsultować trudniejsze przypadki z bardziej doświadczonym technikiem. Mikrolutowanie staje się bezpieczne wtedy, gdy operator kontroluje temperaturę, czas, nacisk i kolejność czynności.
Jeżeli masz wybrać tylko jedną zasadę na początek, niech będzie nią obserwacja przed działaniem. Obejrzyj płytę, ustal funkcję elementu, przygotuj narzędzia i zaplanuj kolejne ruchy. Dopiero potem dotknij grotem pola lutowniczego. Takie podejście ogranicza przypadkowe uszkodzenia i pozwala rozwijać techniki mikrolutowania w sposób przydatny zarówno w serwisie GSM, jak i w naprawach komputerowych.
