Najczęstsze przyczyny awarii układów BGA
Układy BGA (Ball Grid Array) są dziś standardem w elektronice użytkowej – od smartfonów i laptopów po konsole i urządzenia przemysłowe. Ich konstrukcja, oparta na siatce kulek lutowniczych pod spodem układu, pozwala na dużą gęstość wyprowadzeń i efektywne odprowadzanie ciepła. Jednocześnie ta sama konstrukcja sprawia, że diagnoza i naprawa usterek jest znacznie trudniejsza niż w przypadku obudów typu QFP czy TQFP. Awaria BGA rzadko objawia się w oczywisty sposób – często są to restarty, brak obrazu, brak komunikacji z pamięcią lub niestabilna praca urządzenia.
W praktyce serwisowej pytanie nie brzmi „czy układ BGA może się uszkodzić?”, ale „dlaczego doszło do awarii w tym konkretnym przypadku?”. Zrozumienie przyczyn jest kluczowe, ponieważ decyduje o wyborze metody naprawy: czy wystarczy reballing, czy konieczna jest wymiana układu, a może problem leży w zasilaniu lub laminacie. W tym artykule omawiam najczęstsze przyczyny awarii BGA z perspektywy technika pracującego przy naprawach płyt głównych GSM i laptopów. Znajdziesz tu zarówno wyjaśnienia teoretyczne, jak i praktyczne wskazówki diagnostyczne, które pozwolą ograniczyć liczbę błędnych decyzji serwisowych.
Czym są układy BGA i dlaczego ulegają awariom?
Specyfika konstrukcji BGA

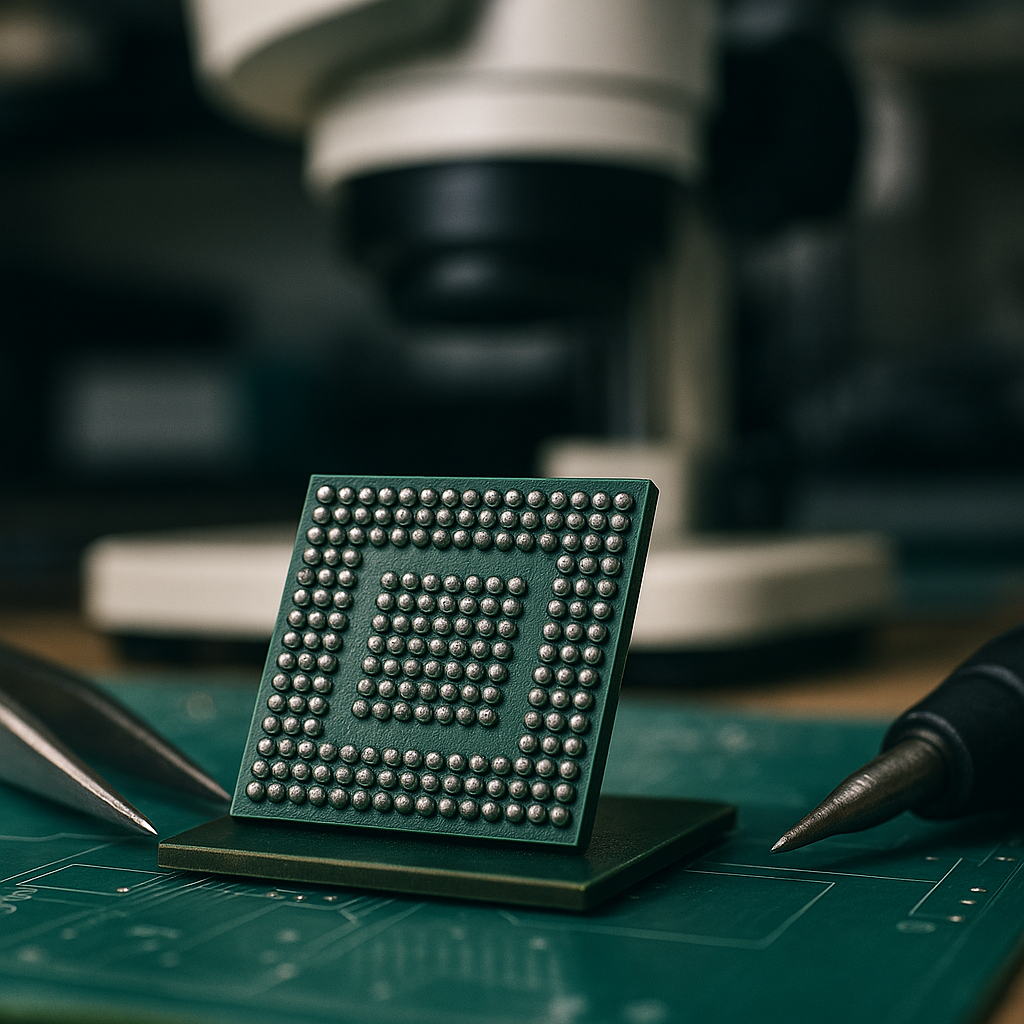

Układ BGA to scalak, którego wyprowadzenia w formie kulek lutowniczych rozmieszczone są w siatce na spodzie obudowy. W odróżnieniu od obudów z wyprowadzeniami bocznymi, tutaj połączenia są niewidoczne po przylutowaniu do płyty. Oznacza to, że każda nieciągłość, mikropęknięcie czy zimny lut pozostają ukryte pod korpusem układu. Z punktu widzenia serwisanta to ogromne wyzwanie, ponieważ klasyczna inspekcja wizualna nie wystarcza do wykrycia problemu.
Kulki lutownicze pełnią jednocześnie funkcję mechaniczną i elektryczną. Przenoszą sygnały, zasilanie i masę, ale też kompensują różnice rozszerzalności cieplnej między układem a laminatem. Jeśli którykolwiek z tych parametrów zostanie przekroczony – na przykład w wyniku przegrzewania – połączenia zaczynają ulegać degradacji. To dlatego układy BGA są szczególnie wrażliwe na cykle nagrzewania i chłodzenia.
W praktyce serwisowej często spotykam się z sytuacją, w której objawy wskazują na uszkodzenie układu, ale przyczyną okazuje się degradacja połączeń lutowniczych. Dlatego tak ważne jest rozróżnienie między awarią samego rdzenia a problemem po stronie kulek. W kontekście decyzji serwisowej warto znać różnice opisane w artykule Reballing a wymiana układu – kluczowe różnice, ponieważ nie każda usterka kwalifikuje się do reballingu.
Dlaczego BGA są podatne na uszkodzenia?
Podatność układów BGA na awarie wynika głównie z trzech czynników: wysokiej gęstości połączeń, pracy w podwyższonej temperaturze oraz miniaturyzacji elektroniki. Im więcej kulek i im mniejszy ich rozmiar, tym mniejszy margines błędu podczas produkcji i naprawy. W nowoczesnych smartfonach średnica kulki potrafi wynosić poniżej 0,3 mm, co oznacza, że nawet minimalne przesunięcie czy zanieczyszczenie może prowadzić do zwarcia.
Kolejnym czynnikiem jest temperatura pracy. Układy graficzne, procesory aplikacyjne czy kontrolery zasilania pracują pod dużym obciążeniem, generując znaczne ilości ciepła. Jeśli chłodzenie jest niewystarczające, dochodzi do powtarzalnych cykli rozszerzalności i kurczenia się materiałów. To prowadzi do zmęczenia spoiwa lutowniczego i powstawania mikropęknięć.
Warto również pamiętać, że współczesne spoiwa bezołowiowe mają inne właściwości mechaniczne niż dawne stopy ołowiowe. Są twardsze i mniej odporne na naprężenia, co zwiększa ryzyko pęknięć. Z tego powodu coraz częściej mówi się o analizie przyczyn źródłowych awarii, a nie tylko o ich skutkach, co szerzej omawiam w tekście Najczęstsze przyczyny uszkodzeń BGA i naprawa.
Przyczyny mechaniczne i termiczne uszkodzeń BGA
Zmęczenie cieplne i przegrzewanie
Jedną z najczęstszych przyczyn awarii BGA jest zmęczenie cieplne połączeń lutowniczych. Każde włączenie i wyłączenie urządzenia powoduje zmianę temperatury, a tym samym rozszerzanie i kurczenie się materiałów. Różnice współczynnika rozszerzalności między krzemem, laminatem FR4 a spoiwem lutowniczym generują naprężenia. Po setkach lub tysiącach cykli powstają mikropęknięcia.
W laptopach gamingowych czy konsolach problem ten jest szczególnie widoczny. Układ GPU nagrzewa się do wysokich temperatur, a po wyłączeniu gwałtownie stygnie. Jeżeli chłodzenie jest zabrudzone lub pasta termoprzewodząca straciła właściwości, amplituda temperatur rośnie, przyspieszając degradację kulek. Objawem może być brak obrazu, artefakty graficzne lub niestabilna praca.
Praktyczna wskazówka: przed podjęciem decyzji o reballingu zawsze sprawdź stan układu chłodzenia. Czasem naprawa polega nie tylko na przelutowaniu BGA, ale również na przywróceniu prawidłowego odprowadzania ciepła. W przeciwnym razie nawet poprawnie wykonany reballing nie zapewni trwałego efektu.
Naprężenia mechaniczne i uszkodzenia laminatu
Drugą grupą przyczyn są naprężenia mechaniczne. Upadek telefonu, ugięcie płyty głównej w laptopie czy nieprawidłowy montaż w obudowie mogą powodować mikropęknięcia kulek lub nawet padów na laminacie. W cienkich płytach smartfonów wystarczy niewielkie skręcenie obudowy, by powstały przerwy w połączeniach.
W serwisie GSM często spotykam się z przypadkami, w których telefon po upadku uruchamia się tylko po dociśnięciu płyty. To klasyczny objaw przerwy pod BGA. Jednak zanim przystąpisz do demontażu, warto wykonać dokładną diagnostykę zasilania i linii sygnałowych. W artykule Jak skutecznie diagnozować uszkodzenia płyt głównych? opisuję podejście krok po kroku, które pozwala uniknąć pochopnych decyzji.
Należy również zwrócić uwagę na stan padów po zdjęciu układu. Jeśli część z nich odchodzi razem z kulkami, problem może leżeć w osłabionej strukturze laminatu, a nie tylko w samym BGA. W takiej sytuacji naprawa wymaga rekonstrukcji pól lutowniczych lub zastosowania alternatywnych punktów połączeń.
Błędy produkcyjne i serwisowe jako źródło problemów
Wady procesu lutowania w fabryce
Nie wszystkie przyczyny awarii BGA wynikają z eksploatacji. Część usterek ma swoje źródło w procesie produkcyjnym. Niewłaściwy profil temperaturowy w piecu rozpływowym, zanieczyszczona pasta lutownicza czy błędy w projektowaniu padów mogą prowadzić do powstania pustek (voids) lub niedostatecznego zwilżenia. Takie wady mogą ujawnić się dopiero po kilku miesiącach użytkowania.
W praktyce objawia się to niestabilną pracą urządzenia od nowości lub awarią w stosunkowo krótkim czasie. Często serwisant wykonuje reballing, który przynosi poprawę, ponieważ eliminuje pierwotne niedoskonałości połączeń. Jednak bez analizy przyczyny łatwo przeoczyć inne czynniki, takie jak błędy w projekcie PCB czy niewłaściwe odprowadzanie ciepła.
Warto pamiętać, że niektóre serie urządzeń są znane z problemów z konkretnymi układami BGA. Dlatego analiza forów branżowych i biuletynów serwisowych producentów bywa równie ważna jak sama praca przy płycie.
Błędy podczas reballingu i wymiany
Istotną przyczyną powtarzających się awarii są błędy popełnione podczas naprawy. Zbyt wysoka temperatura, brak kontroli nad profilem grzania, nieodpowiedni topnik czy niewłaściwa średnica kulek mogą prowadzić do zwarć, przesunięć układu lub przegrzania rdzenia. Reballing wymaga precyzji i doświadczenia.
Jednym z częstych błędów jest przegrzewanie laminatu w celu „pewnego” przylutowania układu. To podejście krótkoterminowo może przynieść efekt, ale osłabia strukturę PCB i zwiększa ryzyko odklejenia padów przy kolejnej naprawie. Dlatego tak ważne jest stosowanie kontrolowanych profili i odpowiedniego sprzętu.
Osobom, które rozważają wykonywanie takich napraw samodzielnie, polecam zapoznanie się z artykułem Czy reballing BGA można wykonać samodzielnie?, gdzie omawiam realne wymagania techniczne i ryzyko związane z tym procesem.
Wpływ eksploatacji i środowiska pracy na trwałość BGA
Wilgoć, korozja i zanieczyszczenia
Środowisko pracy urządzenia ma ogromny wpływ na trwałość układów BGA. Wilgoć może penetrować strukturę laminatu i prowadzić do korozji padów lub ścieżek. W skrajnych przypadkach dochodzi do zjawiska „popcorn effect” podczas nagrzewania, gdy zgromadzona wilgoć gwałtownie odparowuje, uszkadzając strukturę połączeń.
W telefonach po zalaniu często obserwuję korozję w okolicach układów zasilania i pamięci. Nawet jeśli urządzenie działa po wstępnym czyszczeniu, po kilku tygodniach mogą pojawić się problemy wynikające z postępującej degradacji połączeń pod BGA. Dlatego tak ważne jest dokładne mycie w myjce ultradźwiękowej i suszenie płyty przed dalszymi pracami.
Zanieczyszczenia, takie jak kurz czy resztki topnika, również mogą wpływać na lokalne przegrzewanie. Warstwa brudu działa jak izolator cieplny, pogarszając odprowadzanie ciepła z newralgicznych obszarów.
Długotrwałe obciążenie i projekt urządzenia
Niektóre urządzenia są projektowane na granicy możliwości termicznych. Cienkie obudowy, brak aktywnego chłodzenia i wysoka moc obliczeniowa powodują, że układy BGA pracują w warunkach zbliżonych do maksymalnych parametrów katalogowych. W takich sytuacjach nawet niewielkie pogorszenie chłodzenia może prowadzić do awarii.
Przykładem są ultrabooki, w których procesor i układ graficzny umieszczone są blisko siebie. Jeżeli użytkownik często korzysta z wymagających aplikacji, temperatura pracy utrzymuje się na wysokim poziomie przez długi czas. To przyspiesza zmęczenie materiału lutowniczego i skraca żywotność połączeń.
W praktyce warto edukować klientów, że regularne czyszczenie układu chłodzenia i wymiana pasty termoprzewodzącej to nie tylko kwestia wydajności, ale również trwałości BGA.
Jak diagnozować i zapobiegać awariom BGA?
Diagnostyka przed decyzją o reballingu
Diagnoza awarii BGA powinna być procesem logicznym, a nie opartym na domysłach. Pierwszym krokiem jest analiza objawów: czy urządzenie reaguje na włącznik, czy pobiera prąd, czy występują zwarcia na liniach zasilania. Następnie wykonuje się pomiary napięć oraz sprawdza sygnały zegarowe i linie komunikacyjne.
Jeżeli podejrzenie pada na konkretny układ, warto zastosować test podgrzewania kontrolowanego, aby sprawdzić, czy zmiana temperatury wpływa na objawy. Jest to metoda pomocnicza, która może wskazać na problem z połączeniami lutowniczymi. Nie powinna jednak zastępować pełnej diagnostyki.
W wielu przypadkach pomocne jest także wykorzystanie kamery termowizyjnej lub mikroskopu o dużym powiększeniu. Nowoczesne narzędzia diagnostyczne znacząco zwiększają skuteczność napraw i ograniczają ryzyko niepotrzebnego demontażu układu.
Zapobieganie i dobre praktyki serwisowe
Zapobieganie awariom BGA zaczyna się od prawidłowej techniki lutowania. Stosowanie odpowiedniego topnika, kontrola temperatury oraz właściwe przygotowanie padów to podstawa trwałego połączenia. Każda kulka musi być równomiernie uformowana i prawidłowo osadzona.
Równie istotne jest stosowanie wysokiej jakości kulek i sit do reballingu. Oszczędności na materiałach często kończą się powrotem urządzenia do serwisu. Warto również dokumentować profile temperaturowe i analizować powtarzalność procesu, zwłaszcza w serwisach wykonujących dużą liczbę napraw.
Ostatecznie najważniejsza jest świadomość, że reballing nie zawsze rozwiązuje problem. Jeśli przyczyną jest uszkodzenie rdzenia układu, konieczna będzie jego wymiana. Dlatego każdą naprawę należy poprzedzić rzetelną analizą przyczyn awarii.
FAQ
Jakie są najczęstsze przyczyny awarii BGA?
Najczęstsze przyczyny awarii BGA to zmęczenie cieplne połączeń lutowniczych, przegrzewanie, naprężenia mechaniczne oraz błędy produkcyjne lub serwisowe. W praktyce dominują problemy związane z cyklami nagrzewania i chłodzenia, które prowadzą do mikropęknięć kulek. Często istotną rolę odgrywa także niewłaściwe chłodzenie urządzenia oraz stosowanie bezołowiowych stopów o większej twardości.
Czy reballing zawsze naprawia uszkodzony układ BGA?
Nie. Reballing jest skuteczny wtedy, gdy problem dotyczy połączeń lutowniczych między układem a płytą. Jeśli uszkodzony jest sam rdzeń układu, pamięć wewnętrzna lub struktura krzemowa, konieczna będzie wymiana scalaka. Dlatego tak ważna jest wcześniejsza diagnostyka.
Jak rozpoznać, że problem dotyczy BGA?
Typowe objawy to brak obrazu, restarty, zawieszanie się urządzenia lub brak komunikacji z pamięcią. Często reakcja na kontrolowane podgrzewanie wskazuje na problem z połączeniami. Jednak ostateczne potwierdzenie wymaga pomiarów i analizy sygnałów.
Czy można zapobiec awariom BGA?
Tak, w pewnym stopniu. Regularne czyszczenie układu chłodzenia, wymiana pasty termicznej i unikanie przegrzewania urządzenia znacząco wydłużają żywotność połączeń. W serwisie kluczowe jest stosowanie prawidłowych profili lutowniczych.
Dlaczego bezołowiowe luty są bardziej podatne na pęknięcia?
Spoiwo bezołowiowe jest twardsze i mniej plastyczne niż tradycyjne stopy ołowiowe. Oznacza to mniejszą zdolność do kompensowania naprężeń mechanicznych i cieplnych. W efekcie przy intensywnych cyklach temperaturowych szybciej dochodzi do powstawania mikropęknięć.
Podsumowanie
Przyczyny awarii BGA są złożone i rzadko sprowadzają się do jednego czynnika. Najczęściej mamy do czynienia z kombinacją zmęczenia cieplnego, przegrzewania, naprężeń mechanicznych oraz błędów produkcyjnych lub serwisowych. Kluczem do skutecznej naprawy jest prawidłowa diagnoza i zrozumienie mechanizmu uszkodzenia.
Dla serwisanta oznacza to konieczność pracy metodycznej: pomiary, analiza objawów, ocena warunków pracy urządzenia i dopiero potem decyzja o reballingu lub wymianie układu. Tylko takie podejście pozwala ograniczyć ryzyko powrotów i budować reputację profesjonalnego serwisu.
