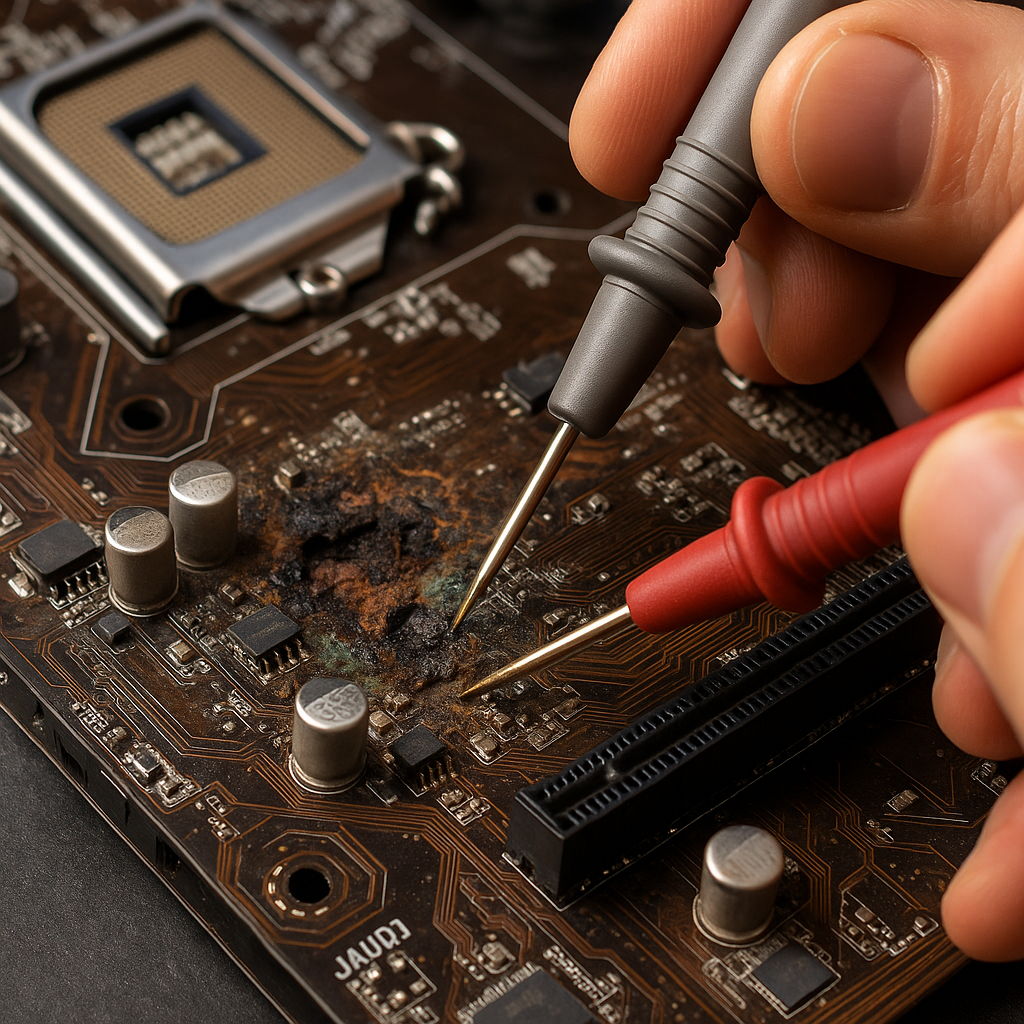

Jakie są objawy uszkodzonej płyty głównej?
Płyta główna to centralny element każdego urządzenia elektronicznego – komputera stacjonarnego, laptopa, konsoli czy smartfona. To na niej znajdują się kluczowe układy scalone, sekcje zasilania, magistrale komunikacyjne i kontrolery odpowiedzialne za pracę całego sprzętu. Gdy dochodzi do jej uszkodzenia, objawy bywają bardzo różne: od całkowitego braku reakcji na włącznik po niestabilną pracę, zawieszanie systemu czy problemy z ładowaniem baterii.
Dla technika serwisowego najważniejsze jest jedno – umieć szybko odróżnić uszkodzenie płyty głównej od awarii peryferiów, zasilacza, pamięci RAM czy dysku. Błędna diagnoza oznacza stratę czasu, niepotrzebne koszty i niezadowolonego klienta. W tym artykule wyjaśnię, jakie są objawy uszkodzonej płyty głównej, jak rozpoznać symptomy awarii w praktyce oraz na co zwrócić uwagę podczas pierwszych testów. Oprę się na realnych przypadkach z serwisu GSM i komputerowego, pokazując konkretne schematy postępowania.
Jeśli chcesz rozwijać swoje umiejętności diagnostyczne, zrozumieć zależności między objawem a przyczyną oraz podejmować trafniejsze decyzje naprawcze – czytaj dalej. W kolejnych sekcjach rozłożymy temat na czynniki pierwsze.
Najczęstsze objawy uszkodzonej płyty głównej
Brak reakcji na włącznik
Jednym z najbardziej oczywistych symptomów awarii jest całkowity brak reakcji urządzenia na przycisk zasilania. W komputerze stacjonarnym oznacza to brak obrotu wentylatorów, brak sygnału POST i ciszę po podaniu napięcia. W laptopie – brak zapalenia diod sygnalizacyjnych lub chwilowe mignięcie kontrolki i natychmiastowe wyłączenie. W smartfonie – brak wibracji, logo startowego czy jakiejkolwiek aktywności po podłączeniu ładowarki.
W praktyce taki objaw często wskazuje na problem z sekcją zasilania płyty głównej. Może to być zwarcie na linii głównej, uszkodzony kontroler ładowania, spalony tranzystor MOSFET lub uszkodzony układ PMIC. Warto w tym miejscu pamiętać, że podobne symptomy daje również zwarcie na którymś z podłączonych modułów. Dlatego pierwszym krokiem powinna być próba uruchomienia płyty w konfiguracji minimalnej – bez dysku, pamięci RAM (w PC), bez taśm peryferyjnych (w laptopie) czy bez wyświetlacza (w telefonie).
W jednym z przypadków serwisowych laptop nie reagował na włącznik, a klient był przekonany, że „spaliła się płyta”. Pomiar rezystancji na linii 19V wykazał zwarcie, ale jego źródłem okazał się uszkodzony kondensator ceramiczny przy gnieździe zasilania. Po jego wymianie urządzenie wróciło do życia. Dlatego brak reakcji nie zawsze oznacza kosztowną naprawę – kluczowa jest właściwa analiza.
Losowe restarty i zawieszanie systemu
Kolejnym częstym objawem uszkodzonej płyty głównej są niestabilności – samoczynne restarty, zawieszanie się systemu, błędy BSOD w komputerach lub nagłe wyłączanie smartfona przy większym obciążeniu. W takich przypadkach problem często dotyczy sekcji zasilania procesora, uszkodzonego mostka PCH, zimnych lutów pod układem BGA lub mikropęknięć ścieżek.
Jeżeli restarty występują pod obciążeniem (np. podczas renderingu, gry czy benchmarku), warto sprawdzić temperatury i wykluczyć przegrzewanie. Jeśli jednak temperatury są prawidłowe, a sprzęt nadal się wyłącza, podejrzenie pada na płytę główną. W kontekście układów BGA warto zapoznać się z artykułem Najczęstsze przyczyny awarii układów BGA, gdzie omawiam mechanizmy powstawania mikropęknięć pod kulkami lutowniczymi.
W praktyce serwisowej pomocne jest użycie kamery termowizyjnej. Nienaturalnie nagrzewający się obszar płyty może wskazywać na uszkodzony układ scalony. Taki pomiar pozwala zawęzić obszar poszukiwań i skrócić czas diagnozy.
Brak obrazu mimo pracy urządzenia
Sytuacja, w której komputer uruchamia się (słychać wentylatory, dysk pracuje), ale na ekranie nie ma obrazu, również może świadczyć o uszkodzeniu płyty głównej. Oczywiście w pierwszej kolejności należy wykluczyć kartę graficzną, monitor i pamięć RAM. Jeśli jednak podmiana tych elementów nie przynosi efektu, problem może leżeć w sekcji zasilania GPU, w BIOS-ie lub w samym chipsecie.
W laptopach często spotyka się uszkodzenia linii LVDS/eDP lub samego układu graficznego w obudowie BGA. W smartfonach brak obrazu przy działającym podświetleniu bywa skutkiem uszkodzenia toru wyświetlacza na płycie. W takich przypadkach niezbędne jest mikrolutowanie i praca pod mikroskopem, zgodnie z zasadami opisanymi w artykule Najlepsze praktyki w mikrolutowaniu.
Kluczowa wskazówka: zawsze zaczynaj od prostych testów – reset BIOS, pomiar napięć, podmiana pamięci. Dopiero potem przechodź do ingerencji w płytę.
Jak rozpoznać uszkodzenie – diagnostyka krok po kroku
Wstępna ocena wizualna i pomiary
Diagnozowanie płyty głównej powinno zaczynać się od dokładnych oględzin pod mikroskopem lub przynajmniej pod lupą. Szukamy śladów zalania, korozji, przepaleń, pękniętych elementów SMD czy brakujących komponentów. Nawet niewielki ubytek rezystora może powodować brak komunikacji z kluczowym układem.
Następnie przechodzimy do pomiarów napięć. W laptopach standardem jest sprawdzenie linii 19V, 5V i 3,3V. W smartfonach – głównych linii zasilających VBAT oraz napięć generowanych przez PMIC. Jeżeli brakuje którejkolwiek z podstawowych linii, należy prześledzić schemat i znaleźć miejsce, w którym napięcie „znika”.
W tym kontekście warto pogłębić wiedzę o metodach diagnostycznych, korzystając z materiału Jak skutecznie diagnozować uszkodzenia płyt głównych?. Dobra diagnostyka to podstawa skutecznej naprawy – bez niej działamy po omacku.
Testy w konfiguracji minimalnej
Jedną z najskuteczniejszych metod jest uruchamianie płyty w tzw. konfiguracji minimalnej. W komputerze stacjonarnym oznacza to podłączenie tylko procesora, jednej kości RAM i zasilacza. W laptopie – odłączenie dysku, napędu, Wi-Fi i wszystkich zbędnych taśm. W smartfonie – test płyty „na stole” z zasilaczem serwisowym.
Jeśli w takiej konfiguracji płyta nadal nie startuje, prawdopodobieństwo jej uszkodzenia rośnie. Jeśli natomiast zaczyna działać – winny jest któryś z odłączonych modułów. Taka metoda pozwala w prosty sposób wyeliminować wiele zmiennych.
W praktyce serwisowej często spotykam się z sytuacją, w której uszkodzony dysk SSD powodował zawieszanie się całego systemu. Po jego odłączeniu komputer działał stabilnie. Dlatego zawsze wykluczaj elementy zewnętrzne przed ingerencją w płytę.
Analiza poboru prądu
W serwisach GSM analiza poboru prądu na zasilaczu laboratoryjnym to jedno z podstawowych narzędzi diagnostycznych. Charakterystyczny skok do określonej wartości i zatrzymanie może wskazywać na problem z CPU, pamięcią lub linią zasilania. Brak poboru – na przerwę w obwodzie. Stały wysoki pobór – na zwarcie.
Interpretacja tych wartości wymaga doświadczenia. Dla przykładu: iPhone zatrzymujący się na 0,08 A bez dalszego wzrostu często wskazuje na problem z NAND lub CPU. W laptopach analiza poboru prądu pomaga zlokalizować zwarcia w sekcji zasilania.
To narzędzie, które w połączeniu z dokumentacją techniczną i schematem płyty pozwala znacząco skrócić czas naprawy i zwiększyć skuteczność diagnozy.
Typowe przyczyny awarii płyt głównych
Zalanie i korozja
Zalanie to jedna z najczęstszych przyczyn uszkodzeń płyt głównych, zwłaszcza w laptopach i smartfonach. Ciecz powoduje zwarcia, a po czasie – korozję ścieżek i padów. Nawet jeśli urządzenie działa bezpośrednio po zalaniu, po kilku tygodniach mogą pojawić się losowe restarty i problemy z ładowaniem.
W praktyce kluczowe jest szybkie odłączenie zasilania i dokładne czyszczenie płyty w myjce ultradźwiękowej. Pominięcie tego etapu często skutkuje postępującą degradacją laminatu. Widziałem przypadki, gdzie korozja „zjadła” przelotki między warstwami PCB, co praktycznie uniemożliwiało naprawę.
Dlatego przy każdym urządzeniu z objawami niestabilności warto zapytać klienta o historię zalania – nawet sprzed kilku miesięcy.
Uszkodzenia układów scalonych i BGA
Układy w obudowach BGA są szczególnie narażone na uszkodzenia mechaniczne i termiczne. Wielokrotne nagrzewanie i studzenie powoduje mikropęknięcia połączeń lutowniczych. Objawy to brak obrazu, zawieszanie się systemu, brak komunikacji z peryferiami.
Więcej o mechanizmach takich usterek przeczytasz w artykule Najczęstsze przyczyny uszkodzeń BGA i naprawa. Warto rozumieć, że nie każdy przypadek kwalifikuje się do reballingu – czasem struktura krzemowa jest już uszkodzona.
Przykład z serwisu: laptop z dedykowaną grafiką działał tylko po dociśnięciu obudowy w okolicy GPU. To klasyczny objaw problemu pod układem BGA. Reballing przywrócił pełną sprawność.
Przepięcia i uszkodzenia sekcji zasilania
Przepięcia sieciowe, wadliwe zasilacze lub tanie ładowarki mogą uszkodzić kontrolery zasilania i przetwornice. Objawy to brak ładowania, nadmierne grzanie się płyty lub całkowity brak reakcji na zasilanie.
W komputerach PC często uszkodzeniu ulega sekcja VRM procesora. W smartfonach – kontroler ładowania lub zabezpieczenia ESD. Takie usterki wymagają precyzyjnego mikrolutowania i doświadczenia w pracy z drobnymi elementami SMD.
Kluczowa wskazówka: zawsze testuj urządzenie na sprawdzonym, markowym zasilaczu przed rozpoczęciem zaawansowanej naprawy.
Objawy w laptopach, PC i smartfonach – różnice
Komputery stacjonarne
W PC objawy uszkodzonej płyty głównej często obejmują brak sygnału POST, brak piknięć BIOS, niedziałające porty USB lub brak komunikacji z dyskiem. Dzięki modularnej budowie stosunkowo łatwo podmienić komponenty i zawęzić obszar problemu.
Warto zwrócić uwagę na kondensatory elektrolityczne – spuchnięte lub wylane jednoznacznie wskazują na problem. Choć dziś są rzadziej spotykane, w starszych płytach to częsta przyczyna niestabilności.
W praktyce diagnostyka PC jest prostsza niż laptopów, ponieważ dostęp do komponentów jest łatwiejszy, a schematy często dostępne publicznie.
Laptopy
Laptopy są bardziej zintegrowane, a wiele elementów jest wlutowanych na stałe. Objawy uszkodzonej płyty głównej to brak ładowania baterii, brak obrazu na matrycy przy działającym HDMI, niedziałająca klawiatura lub touchpad mimo sprawnych taśm.
Częstym problemem są uszkodzenia przelotek i warstw wewnętrznych PCB, zwłaszcza po upadku. Objawy mogą być nieregularne i trudne do powtórzenia.
W takich przypadkach doświadczenie i znajomość typowych usterek danego modelu znacząco przyspieszają diagnozę.
Smartfony
W smartfonach symptomy awarii płyty to brak sieci, brak Wi-Fi, szybkie rozładowywanie baterii, brak IMEI czy zatrzymywanie się na logo. Ze względu na wysoką integrację układów, naprawa wymaga zaawansowanego mikrolutowania.
Często objawy są mylące – brak zasięgu może wynikać z uszkodzenia toru RF, ale też z problemu z zasilaniem modemu. Dlatego analiza schematu i pomiary są niezbędne.
Praca z płytami smartfonów wymaga precyzji i odpowiedniego zaplecza technicznego – bez tego łatwo pogłębić uszkodzenie.
Kiedy naprawa ma sens, a kiedy wymiana?
Ocena opłacalności
Nie każda uszkodzona płyta główna powinna być naprawiana. Kluczowe jest oszacowanie kosztów części, czasu pracy i ryzyka niepowodzenia. W tanich laptopach koszt reballingu GPU może przekroczyć wartość urządzenia.
Z kolei w drogich smartfonach lub płytach serwerowych nawet skomplikowana naprawa jest uzasadniona ekonomicznie. Warto przedstawić klientowi kilka scenariuszy – naprawa, wymiana płyty, sprzedaż na części.
Doświadczenie pozwala szybko ocenić, czy usterka ma charakter lokalny (np. zwarcie kondensatora), czy dotyczy kluczowego układu.
Ryzyko i trwałość naprawy
Nawet jeśli naprawa jest możliwa, należy ocenić jej trwałość. Reballing układu w laptopie z wadliwym chłodzeniem może dać efekt na kilka miesięcy, jeśli nie poprawimy odprowadzania ciepła.
W przypadku poważnych uszkodzeń warstw PCB naprawa bywa nietrwała. Mostkowanie przelotek to rozwiązanie, które wymaga precyzji i nie zawsze gwarantuje długą żywotność.
Dlatego technik powinien jasno komunikować klientowi potencjalne ryzyko i możliwe scenariusze.
Znaczenie doświadczenia i zaplecza technicznego
Zaawansowana naprawa płyt głównych wymaga odpowiedniego sprzętu: stacji hot air, preheatera, mikroskopu, zasilacza laboratoryjnego i dostępu do schematów. Bez tego trudno mówić o skutecznej i bezpiecznej ingerencji.
Równie istotne są umiejętności praktyczne. Wielu techników rozwija je poprzez szkolenia i praktykę pod okiem doświadczonych serwisantów. Inwestycja w wiedzę szybko się zwraca w postaci trafniejszych diagnoz i mniejszej liczby reklamacji.
Jeżeli chcesz pracować z płytami głównymi na wyższym poziomie, traktuj naukę jako stały element swojej pracy.
FAQ – najczęstsze pytania
Jakie są pierwsze objawy uszkodzonej płyty głównej?
Pierwsze objawy to najczęściej brak reakcji na włącznik, losowe restarty, brak obrazu mimo pracy wentylatorów lub problemy z ładowaniem baterii. W smartfonach może to być zatrzymywanie się na logo lub brak sieci. Warto jednak pamiętać, że podobne symptomy mogą dawać inne podzespoły, dlatego konieczna jest diagnostyka.
Czy brak obrazu zawsze oznacza uszkodzoną płytę główną?
Nie. Brak obrazu może wynikać z uszkodzonej pamięci RAM, karty graficznej, monitora lub taśmy matrycy. Dopiero po wykluczeniu tych elementów można podejrzewać płytę główną. Kluczowe są testy w konfiguracji minimalnej i pomiary napięć.
Jak rozpoznać zwarcie na płycie głównej?
Zwarcie można rozpoznać poprzez pomiar rezystancji do masy oraz analizę poboru prądu na zasilaczu laboratoryjnym. Charakterystyczny jest wysoki pobór prądu bez startu urządzenia lub nagrzewanie się konkretnego obszaru płyty. Kamera termowizyjna znacząco ułatwia lokalizację.
Czy naprawa płyty głównej jest opłacalna?
Opłacalność zależy od wartości urządzenia i rodzaju uszkodzenia. Wymiana drobnych elementów SMD jest zwykle tania, ale reballing układów BGA może być kosztowny. Zawsze warto porównać koszt naprawy z ceną używanej płyty lub nowego urządzenia.
Jak długo trwa diagnoza płyty głównej?
Prosta diagnoza może zająć od kilkudziesięciu minut do kilku godzin. Skomplikowane przypadki, wymagające analizy schematu i śledzenia sygnałów, mogą trwać znacznie dłużej. Czas zależy od doświadczenia technika i dostępności dokumentacji.
Podsumowanie
Objawy uszkodzonej płyty głównej mogą być jednoznaczne, jak całkowity brak reakcji na włącznik, ale równie często są subtelne i mylące – losowe restarty, brak obrazu czy problemy z komunikacją. Kluczem do skutecznej naprawy jest metodyczna diagnostyka: oględziny, pomiary napięć, testy w konfiguracji minimalnej i analiza poboru prądu.
Doświadczenie pokazuje, że wiele usterek można usunąć stosunkowo niewielkim nakładem pracy, jeśli szybko zlokalizujemy źródło problemu. Z drugiej strony, poważne uszkodzenia BGA czy warstw PCB wymagają zaawansowanego sprzętu i umiejętności. Dlatego rozwijanie kompetencji w zakresie mikrolutowania i analizy schematów to inwestycja, która realnie przekłada się na skuteczność serwisu.
Pamiętaj: trafna diagnoza to podstawa. Zanim wymienisz płytę główną, upewnij się, że to ona jest rzeczywistą przyczyną awarii.
