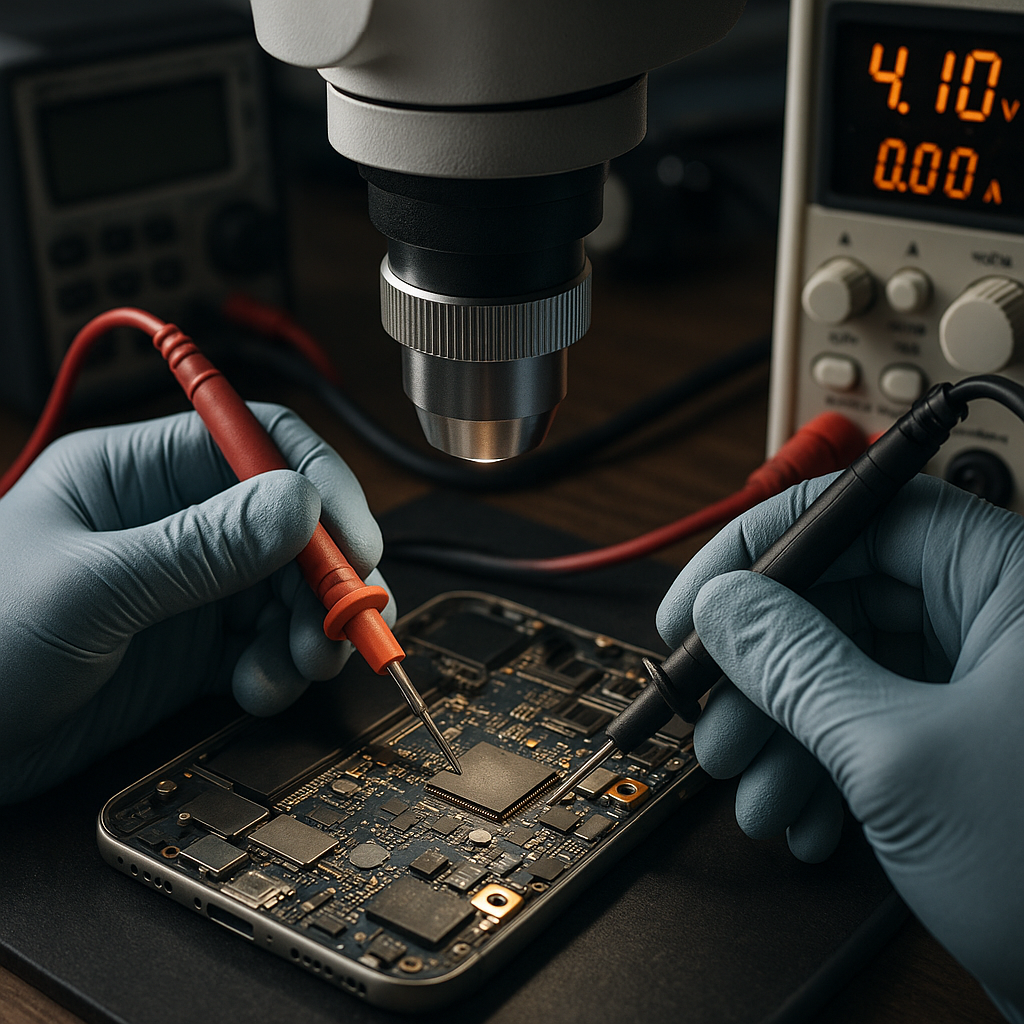

Diagnostyka układów scalonych – jak rozpoznać usterki
Diagnostyka układów scalonych to jeden z najtrudniejszych, ale i najbardziej opłacalnych obszarów w naprawie elektroniki. W serwisach GSM oraz komputerowych to właśnie uszkodzone układy IC – zasilania, sterowniki, kontrolery ładowania, mostki czy procesory – odpowiadają za znaczną część poważnych usterek płyt głównych. Umiejętność ich prawidłowego rozpoznawania pozwala skrócić czas naprawy, ograniczyć ryzyko niepotrzebnej wymiany sprawnych elementów oraz zwiększyć skuteczność całego procesu serwisowego.
W praktyce diagnostyka układów scalonych polega na analizie objawów, pomiarach napięć i rezystancji, obserwacji zachowania urządzenia oraz interpretacji danych z dokumentacji technicznej. To połączenie wiedzy teoretycznej z doświadczeniem warsztatowym. W tym artykule pokażę, jak krok po kroku podejść do rozpoznawania usterek, jakie błędy popełniają początkujący serwisanci oraz jakie narzędzia i metody realnie zwiększają skuteczność diagnozy.
Jeśli zajmujesz się naprawą płyt głównych, mikrolutowaniem lub planujesz rozwijać się w tym kierunku, ten materiał pomoże Ci uporządkować proces diagnostyczny i spojrzeć na uszkodzony układ scalony nie jak na czarną skrzynkę, ale jak na logiczny element systemu, który można przeanalizować i zweryfikować.
Podstawy diagnostyki układów scalonych
Co to jest diagnostyka układów scalonych?
Diagnostyka układów scalonych to proces identyfikowania przyczyn nieprawidłowego działania konkretnego układu IC na płycie głównej. Obejmuje analizę objawów, pomiary sygnałów i napięć, sprawdzanie zwarć oraz ocenę stanu fizycznego komponentu. W praktyce oznacza to odpowiedź na pytanie: czy dany układ jest uszkodzony, czy problem leży w jego otoczeniu – na przykład w linii zasilania, sygnale sterującym lub w elementach pasywnych.
Wielu początkujących serwisantów utożsamia brak działania urządzenia bezpośrednio z uszkodzeniem głównego układu. To błąd. W rzeczywistości często przyczyną jest przerwany sygnał ENABLE, uszkodzony kondensator filtrujący lub zwarcie w innej gałęzi zasilania. Dlatego zanim zdecydujesz się na wylutowanie układu, musisz przeprowadzić logiczną analizę zależności w obwodzie.
Dobrym punktem wyjścia jest zrozumienie, jakie są najczęstsze przyczyny awarii układów scalonych. Przegrzanie, przepięcia, zalanie czy wady lutownicze to tylko część problemów, które spotykamy w praktyce serwisowej. Każda z tych przyczyn daje inne objawy i wymaga innego podejścia diagnostycznego.
Dlaczego prawidłowa diagnoza jest kluczowa?
Prawidłowa diagnoza decyduje o opłacalności naprawy. Wymiana drogiego układu BGA bez pewności co do jego uszkodzenia może wygenerować niepotrzebne koszty oraz ryzyko uszkodzenia płyty podczas demontażu. Z drugiej strony błędne założenie, że układ jest sprawny, może prowadzić do wielokrotnych, nieskutecznych prób naprawy.
W praktyce warsztatowej często spotykam się z sytuacją, w której urządzenie nie uruchamia się, a serwisant od razu podejrzewa procesor. Tymczasem po dokładnej analizie okazuje się, że brakuje jednej z linii zasilających generowanych przez układ PMIC. Dopiero pomiar napięć w kluczowych punktach pozwala zawęzić obszar poszukiwań.
Warto również pamiętać, że skuteczna diagnostyka to nie tylko pomiary, ale także obserwacja reakcji urządzenia na zmiany – podanie zasilania laboratoryjnego, kontrola poboru prądu czy analiza nagrzewania się elementów. Te informacje często mówią więcej niż sama wartość napięcia.
Objawy uszkodzeń i analiza zachowania urządzenia
Typowe symptomy uszkodzonego układu scalonego
Objawy uszkodzonego układu scalonego mogą być jednoznaczne, jak zwarcie do masy na linii zasilania, ale często są subtelne i wymagają analizy kontekstu. Brak obrazu, brak ładowania, resetowanie się urządzenia, nadmierne grzanie – to klasyczne sygnały, które powinny skłonić do sprawdzenia konkretnych sekcji płyty.
W przypadku smartfonów warto zwrócić uwagę na charakterystyczny pobór prądu na zasilaczu laboratoryjnym. Stałe zwarcie po podaniu napięcia może sugerować uszkodzony układ zasilania lub kontroler ładowania. Z kolei brak jakiejkolwiek reakcji na przycisk POWER może wskazywać na problem z układem zarządzania energią lub z linią włącznika.
Szerzej temat objawów omawiam w artykule jak rozpoznać uszkodzenie układu scalonego, gdzie pokazuję konkretne przykłady z praktyki serwisowej. Warto traktować objawy jako wskazówkę, a nie ostateczny dowód winy danego komponentu.
Analiza logiczna działania obwodu
Każdy układ scalony pracuje w określonym środowisku – ma swoje zasilanie, sygnały wejściowe i wyjściowe oraz zależności od innych bloków funkcjonalnych. Analiza logiczna polega na sprawdzeniu, czy wszystkie warunki startowe są spełnione. Jeśli przetwornica nie generuje napięcia wyjściowego, trzeba sprawdzić, czy otrzymuje sygnał ENABLE i czy na jej wejściu obecne jest prawidłowe napięcie.
Przykład z praktyki: laptop nie uruchamia się, brak reakcji na przycisk. Pomiar wykazuje brak napięcia 3,3 V ALW. Zamiast wymieniać kontroler, najpierw sprawdzamy, czy dociera do niego zasilanie VIN oraz czy nie występuje zwarcie na linii wyjściowej. Dopiero po wykluczeniu tych czynników podejmujemy decyzję o wymianie.
Taka metodyka pozwala uniknąć błędów i znacząco skraca czas naprawy. Diagnostyka układów scalonych to w dużej mierze umiejętność zadawania właściwych pytań: co powinno się pojawić, kiedy i dlaczego tego nie ma?
Pomiary elektryczne w praktyce serwisowej
Pomiar rezystancji i wykrywanie zwarć
Pomiar rezystancji do masy to podstawowa technika wykorzystywana w rozpoznawaniu usterek. Niska rezystancja na linii zasilania może wskazywać na zwarcie spowodowane uszkodzonym układem scalonym lub kondensatorem filtrującym. Kluczowe jest jednak porównanie wyniku z wartościami referencyjnymi z identycznej, sprawnej płyty.
W praktyce warto wykonywać pomiary w trybie diody oraz omomierza, ponieważ różne tryby potrafią ujawnić inne nieprawidłowości. Jeśli linia ma 0–1 Ω do masy, prawdopodobieństwo zwarcia jest wysokie. Jednak przy wartościach rzędu kilkudziesięciu omów należy zachować ostrożność i przeanalizować schemat.
Podczas lokalizowania zwarcia pomocne jest zasilanie linii niskim napięciem z zasilacza laboratoryjnego oraz obserwacja nagrzewania się elementów kamerą termowizyjną. To technika, która znacząco zwiększa skuteczność diagnozy w serwisach GSM.
Pomiar napięć i analiza sygnałów
Pomiar napięć roboczych pozwala zweryfikować, czy układ działa zgodnie z założeniami projektowymi. Brak napięcia wyjściowego przy prawidłowym zasilaniu wejściowym sugeruje uszkodzenie układu lub brak sygnału sterującego. Warto korzystać ze schematów oraz boardview, aby dokładnie wiedzieć, które piny odpowiadają za konkretne funkcje.
W bardziej zaawansowanych przypadkach konieczne jest użycie oscyloskopu do analizy sygnałów zegarowych i komunikacyjnych, takich jak I2C czy SPI. Brak aktywności na magistrali może oznaczać problem z kontrolerem lub procesorem nadrzędnym.
Nowoczesne metody pomiarowe i narzędzia opisuję szerzej w artykule najnowsze rozwiązania w diagnostyce mikroelektronicznej. Warto śledzić rozwój technologii, ponieważ precyzyjne pomiary znacząco skracają czas poszukiwania usterki.
Diagnostyka układów BGA i montażu SMD
Specyfika układów BGA
Układy BGA stanowią szczególne wyzwanie diagnostyczne, ponieważ ich połączenia lutownicze są niewidoczne. Uszkodzenie może dotyczyć samego rdzenia układu lub połączeń pod kulkami. Objawy bywają niestabilne – urządzenie działa po dociśnięciu płyty lub po podgrzaniu, co sugeruje problem z połączeniami.
W takich przypadkach należy rozważyć reballing lub wymianę układu, jednak decyzja powinna być poprzedzona analizą ryzyka. Warto zapoznać się z tematem czym jest reballing BGA i dlaczego jest ważny, aby zrozumieć, kiedy taka operacja ma sens, a kiedy lepiej wymienić układ na nowy.
W praktyce często wykonuje się test podgrzewania – delikatne podniesienie temperatury układu hot-air i obserwacja reakcji urządzenia. Jeśli sprzęt zaczyna działać, istnieje duże prawdopodobieństwo problemu z połączeniami lutowniczymi.
Problemy z montażem SMD
Nie wszystkie usterki związane z układami scalonymi wynikają z ich wewnętrznego uszkodzenia. Często przyczyną są mikropęknięcia lutów, zimne luty lub korozja padów po zalaniu. Dotyczy to szczególnie drobnych układów QFN i TQFP, gdzie niewielkie przesunięcie podczas montażu może powodować brak kontaktu.
W takich sytuacjach pomocne jest dokładne oględziny pod mikroskopem oraz pomiar ciągłości połączeń między pinem układu a dalszą częścią obwodu. Jeśli podejrzewasz problem lutowniczy, warto przeanalizować najlepsze praktyki w mikrolutowaniu, aby wyeliminować błędy technologiczne podczas ponownego montażu.
Przykład z praktyki: telefon po zalaniu nie ładuje baterii. Układ ładowania sprawny, brak zwarć. Pod mikroskopem widać jednak delikatną korozję na jednym z pinów sygnałowych. Po przelutowaniu układu problem ustępuje, co potwierdza, że przyczyną była utrata połączenia, a nie uszkodzenie samego IC.
Procedura diagnostyczna krok po kroku
Etap wstępny – analiza i wywiad
Każda skuteczna naprawa elektroniki zaczyna się od zebrania informacji. Należy zapytać klienta o okoliczności awarii: czy urządzenie upadło, zostało zalane, czy problem narastał stopniowo. Te dane pozwalają zawęzić obszar poszukiwań i wybrać odpowiedni kierunek diagnostyki.
Następnie wykonujemy oględziny płyty pod mikroskopem. Szukamy śladów przegrzania, uszkodzeń mechanicznych i korozji. Ten etap często pozwala od razu wykryć przyczynę problemu, zanim jeszcze sięgniemy po miernik.
Warto również sprawdzić podstawowe informacje o modelu urządzenia i typowych usterkach. Doświadczenie serwisowe pokazuje, że wiele modeli ma powtarzalne problemy z konkretnymi układami.
Etap pomiarów i weryfikacji
Po wstępnej analizie przechodzimy do pomiarów: rezystancji do masy, napięć zasilających oraz sygnałów sterujących. Ważne jest, aby wykonywać je w logicznej kolejności – od głównych linii zasilania do bardziej szczegółowych sekcji. Taka struktura minimalizuje ryzyko pominięcia kluczowego elementu.
Jeśli wykryjemy nieprawidłowość, należy ustalić, czy jest ona przyczyną, czy skutkiem innej awarii. Na przykład brak napięcia może wynikać z uszkodzonego kontrolera, ale także ze zwarcia w dalszej części obwodu.
Ostateczna decyzja o wymianie układu powinna być podjęta dopiero po wykluczeniu innych możliwości. Tylko takie podejście zapewnia wysoką skuteczność i ogranicza liczbę nieudanych napraw.
FAQ – najczęstsze pytania
Jak sprawdzić, czy układ scalony jest uszkodzony?
Aby sprawdzić, czy układ scalony jest uszkodzony, należy wykonać pomiary rezystancji do masy, napięć zasilających oraz sprawdzić obecność sygnałów sterujących. Kluczowe jest porównanie wyników z dokumentacją techniczną lub sprawną płytą. Dodatkowo warto obserwować pobór prądu oraz temperaturę układu podczas pracy.
Czy zwarcie zawsze oznacza uszkodzony układ?
Nie. Zwarcie na linii zasilania może być spowodowane uszkodzonym kondensatorem, diodą zabezpieczającą lub innym elementem pasywnym. Dlatego przed wymianą układu należy zlokalizować dokładne miejsce zwarcia, na przykład przy użyciu zasilacza laboratoryjnego i kamery termowizyjnej.
Kiedy zdecydować się na reballing?
Reballing warto rozważyć, gdy objawy wskazują na problem z połączeniami lutowniczymi pod układem BGA, a nie na jego wewnętrzne uszkodzenie. Typowe symptomy to niestabilna praca urządzenia zależna od temperatury lub nacisku na płytę.
Jakie narzędzia są niezbędne do diagnostyki?
Podstawowe narzędzia to multimetr, zasilacz laboratoryjny, mikroskop serwisowy oraz stacja lutownicza. W bardziej zaawansowanych przypadkach przydatny jest oscyloskop i kamera termowizyjna.
Ile czasu trwa diagnostyka układu scalonego?
Czas diagnostyki zależy od złożoności usterki. Proste zwarcie można zlokalizować w kilkanaście minut, natomiast analiza złożonych problemów z komunikacją między układami może zająć kilka godzin.
Podsumowanie
Diagnostyka układów scalonych to proces wymagający logicznego myślenia, doświadczenia i precyzyjnych pomiarów. Skuteczne rozpoznawanie usterek opiera się na analizie objawów, znajomości działania obwodu oraz umiejętności interpretacji wyników pomiarów. W praktyce serwisowej kluczowe jest, aby nie podejmować pochopnych decyzji o wymianie układu bez wcześniejszej weryfikacji wszystkich zależności.
Im bardziej uporządkowana procedura diagnostyczna, tym większa skuteczność napraw i mniejsze ryzyko błędów. Rozwijanie umiejętności w tym zakresie przekłada się bezpośrednio na jakość usług serwisowych i zadowolenie klientów. Warto inwestować w wiedzę, narzędzia oraz praktykę, ponieważ to one decydują o sukcesie w naprawie nowoczesnej elektroniki.
