Jakie są najczęstsze problemy z reballingiem BGA w smartfonach?

Reballing BGA w smartfonie wygląda prosto tylko na filmach. W praktyce większość problemów zaczyna się już na etapie diagnozy albo pierwszego podgrzania płyty. Źle dobrana temperatura, brak kontroli profilu grzania czy niedokładne czyszczenie padów kończą się wyrwanymi polami lutowniczymi albo powrotem usterki po kilku dniach.

Błędna diagnoza – reballing nie zawsze jest rozwiązaniem

Jednym z najczęstszych błędów jest założenie, że skoro telefon nie wstaje, restartuje się albo nie ma obrazu, to winny jest układ BGA i wystarczy go przelutować. W praktyce BGA usterki często są tylko objawem, a nie przyczyną. Zwarcie na linii zasilania, uszkodzony PMIC, przetwornica albo pamięć NAND potrafią dawać identyczne symptomy jak zimne luty pod CPU.

W serwisie regularnie trafiają do nas płyty po „reballingu profilaktycznym”, gdzie problem nadal występuje, bo nikt nie zrobił pełnej analizy schematu i pomiarów. W przypadku usług takich jak Naprawa telefonów czy bardziej zaawansowana Naprawa iPhone kluczowa jest diagnostyka – pomiar rezystancji do masy, analiza poboru prądu, sprawdzenie linii danych. Reballing ma sens dopiero wtedy, gdy mamy realne przesłanki, że problem leży w połączeniach pod układem.

Przegrzewanie płyty i laminatu

Smartfon to nie laptop sprzed 15 lat. Płyty są cienkie, wielowarstwowe, często z bardzo gęstym upakowaniem elementów. Zbyt agresywny profil temperatury powoduje delaminację laminatu, przesunięcie sąsiednich układów albo mikropęknięcia w przelotkach. Problem nie zawsze wychodzi od razu – czasem telefon działa tydzień i wraca z nową usterką.

Przy reballingu trzeba rozumieć, jak rozchodzi się ciepło w małej płycie głównej. Preheater ustawiony za nisko powoduje, że cała energia idzie z góry i punktowo przegrzewamy układ. Z kolei zbyt wysoka temperatura od spodu potrafi „rozpuścić” kleje pod sąsiednimi chipami. Problemy reballing BGA w smartfonach bardzo często wynikają właśnie z braku kontroli nad całym procesem grzania, a nie z samego lutowania kulek.

Uszkodzone pady i przelotki pod układem

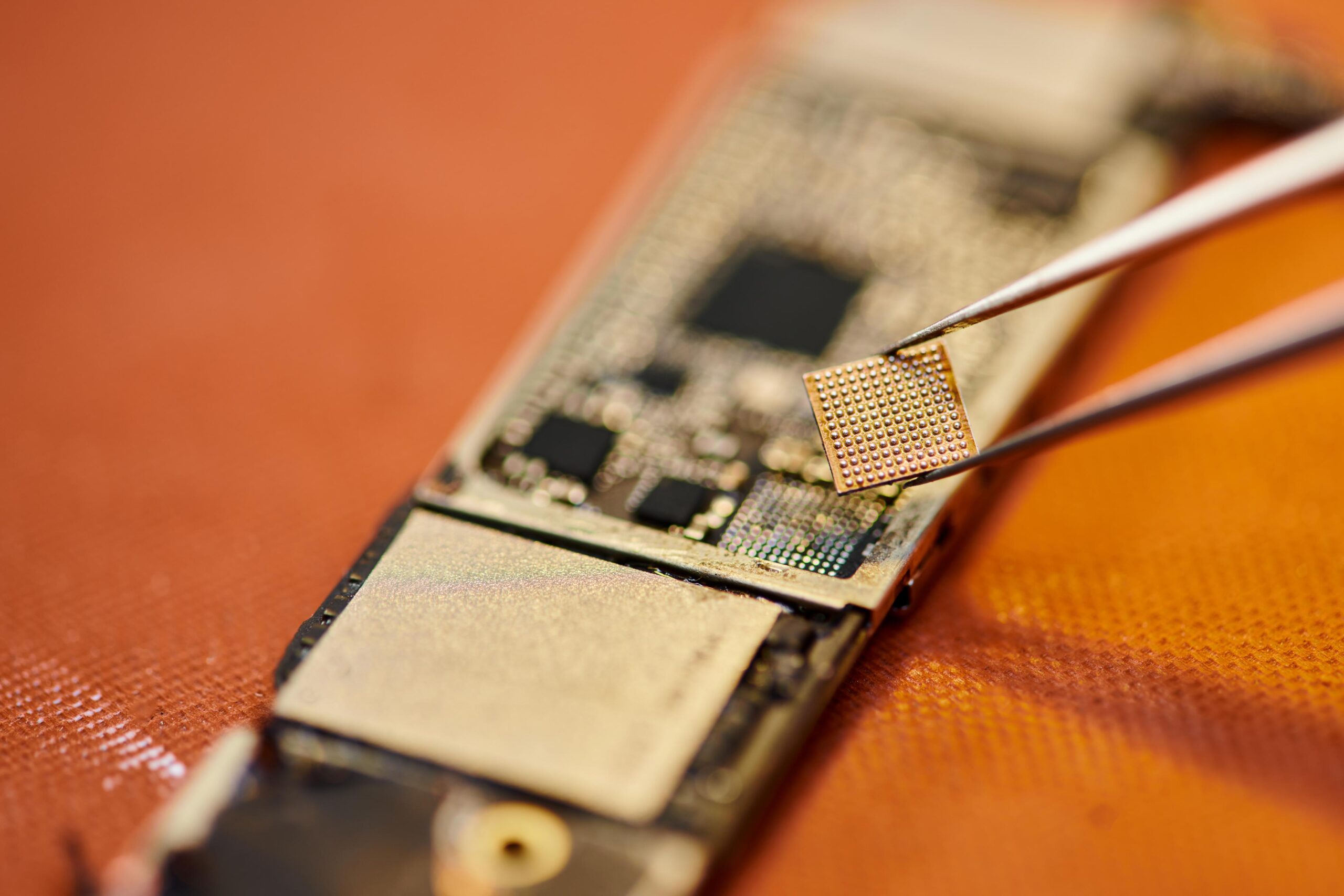

Podnoszenie układu bez odpowiedniego przygotowania to proszenie się o wyrwane pady. W wielu smartfonach układy są dodatkowo podklejone (underfill lub corner bonding). Jeśli technik próbuje „oderwać” chip bez dokładnego rozmiękczenia kleju, kończy się to zniszczeniem pól lutowniczych.

Odbudowa padów w BGA o rastrze 0,3–0,4 mm to już mikroskopijna robota – często nieopłacalna ekonomicznie. W teorii da się odtworzyć połączenie cienkim kynarem do najbliższej przelotki, w praktyce przy gęstych liniach danych CPU czy RAM ryzyko niestabilnej pracy jest duże. W przypadku bardziej rozbudowanych urządzeń, jak laptopy czy konsole, podobne problemy pojawiają się przy GPU – wtedy w grę wchodzi Naprawa laptopów lub Naprawa konsol, gdzie skala jest większa, ale zasada ta sama: mechaniczne uszkodzenie padów to jeden z najdroższych błędów.

Nieprawidłowy dobór kulek i pasty

Reballing to nie tylko „położenie kulek”. Trzeba dobrać odpowiednią średnicę i stop lutowniczy. W smartfonach dominują stopy bezołowiowe, ale w praktyce wielu techników stosuje kulki ołowiowe, bo mają niższą temperaturę topnienia i są bardziej plastyczne. To działa, ale zmienia charakterystykę połączenia i wymaga korekty profilu grzania.

Problemy reballing BGA pojawiają się też wtedy, gdy używana pasta topnikowa jest zbyt agresywna albo zostaje pod układem w nadmiarze. Resztki topnika mogą powodować korozję albo problemy z impedancją linii sygnałowych przy wysokich częstotliwościach. Przy CPU i pamięciach LPDDR margines błędu jest minimalny – tu nie ma miejsca na „jakoś to będzie”.

Niewłaściwe pozycjonowanie układu

W teorii kulki same „wciągają” układ na miejsce dzięki napięciu powierzchniowemu. W praktyce, przy bardzo małych rastrach, minimalne przesunięcie powoduje zwarcia między liniami albo brak kontaktu na części padów. Efekt? Telefon uruchamia się, ale nie widzi pamięci, nie ładuje się albo ma losowe restarty.

Precyzyjne ustawienie pod mikroskopem to podstawa. Przy braku odpowiedniego powiększenia i stabilnego stolika serwisowego łatwo o mikroskopijne przekoszenie. Dlatego osoby, które chcą wykonywać smartfon BGA naprawa na profesjonalnym poziomie, powinny inwestować w praktykę i szkolenia – np. Szkolenia stacjonarne albo Szkolenia online, gdzie omawiane są realne przypadki z warsztatu, a nie teoria z katalogu producenta.

Najczęstsze błędy przy reballingu BGA

• Brak pełnej diagnostyki przed podniesieniem układu – lutowanie „na ślepo” bez pomiarów często pogarsza sytuację.
• Zbyt wysoka temperatura i brak kontroli profilu – prowadzi do delaminacji i mikropęknięć w laminacie.
• Nieusunięty underfill lub klej – skutkuje wyrwanymi padami podczas demontażu.
• Zły dobór średnicy kulek – powoduje brak kontaktu lub zwarcia między padami.
• Niedokładne czyszczenie pól lutowniczych – resztki starego lutu utrudniają prawidłowe osadzenie układu.
• Brak testów po naprawie – telefon działa „na stole”, ale wraca po kilku dniach użytkowania.

Powracające usterki po reballingu

Częsty scenariusz: telefon działa po naprawie, klient odbiera sprzęt, a po miesiącu wraca z tym samym problemem. Przyczyną bywa nie sam proces lutowania, ale to, że układ był wewnętrznie uszkodzony – np. przegrzany wcześniej przez użytkownika. Reballing poprawia styki, ale nie naprawia struktury krzemowej.

W bardziej złożonych przypadkach, szczególnie gdy w grę wchodzi utrata danych, trzeba rozważyć inne działania, jak Odzysk danych. Czasem bezpieczniej jest skupić się na zabezpieczeniu informacji niż kolejny raz podnosić CPU czy pamięć. Problemy reballing BGA bardzo często wynikają z błędnej oceny, czy dany układ w ogóle nadaje się do ponownego montażu.

FAQ — najczęściej zadawane pytania

Czy reballing BGA zawsze rozwiązuje problem z niedziałającym smartfonem?

Nie. Reballing pomaga tylko wtedy, gdy przyczyną są uszkodzone połączenia lutownicze pod układem. Jeśli sam chip jest uszkodzony elektrycznie lub problem leży w zasilaniu, przelutowanie nic nie zmieni. Dlatego kluczowa jest wcześniejsza diagnostyka.

Dlaczego telefon działa po reballingu, a potem znowu przestaje?

Może to oznaczać, że układ był częściowo uszkodzony wewnętrznie i reballing jedynie chwilowo poprawił kontakt. Inną przyczyną bywa przegrzanie płyty podczas naprawy, co prowadzi do mikropęknięć w innych miejscach. Czasem winny jest też niewłaściwy stop lutowniczy.

Czy kulki ołowiowe są lepsze niż bezołowiowe?

Ołowiowe mają niższą temperaturę topnienia i większą plastyczność, co zmniejsza ryzyko pęknięć. Zmieniają jednak parametry całego połączenia i wymagają odpowiedniego profilu grzania. W niektórych przypadkach mieszanie stopów może powodować problemy z trwałością.

Jakie narzędzia są kluczowe przy reballingu BGA w smartfonach?

Stabilna stacja hot air z kontrolą profilu, preheater, dobre sito i mikroskop o odpowiednim powiększeniu to podstawa. Bez kontroli temperatury i optyki trudno mówić o powtarzalności. Ważne są też topniki wysokiej jakości i precyzyjne pęsety.

Czy początkujący serwisant powinien zaczynać od reballingu CPU?

Zdecydowanie nie. CPU i pamięci w smartfonach mają bardzo gęsty raster i niewielki margines błędu. Lepiej najpierw ćwiczyć na mniej krytycznych układach i płytach testowych, zanim podejmie się naprawę drogiego telefonu klienta.
