Czym jest reballing BGA i dlaczego jest ważny?
Układy BGA (Ball Grid Array) od lat są standardem w nowoczesnej elektronice – od smartfonów, przez laptopy, aż po zaawansowane płyty przemysłowe. Ich zaletą jest wysoka gęstość połączeń oraz bardzo dobre parametry elektryczne. Wadą – trudność w naprawie. W przeciwieństwie do klasycznych obudów TQFP czy SOIC, kulki lutownicze w BGA znajdują się pod układem, co oznacza, że połączeń nie widać gołym okiem. Właśnie w tym miejscu pojawia się temat reballingu.
Czym jest reballing BGA? To proces polegający na usunięciu zużytych lub uszkodzonych kulek lutowniczych spod układu scalonego i zastąpieniu ich nowymi. Zabieg ten przywraca poprawne połączenie elektryczne między układem a płytą główną. Dla serwisanta oznacza to realną możliwość uratowania drogiej płyty bez konieczności wymiany całego chipu. Dla klienta – niższy koszt naprawy i zachowanie oryginalnego komponentu.
W tym artykule wyjaśnię nie tylko, co to jest reballing BGA, ale przede wszystkim dlaczego jego znaczenie w serwisie GSM i komputerowym jest tak duże. Omówię sytuacje, w których warto go wykonać, kiedy lepiej postawić na wymianę układu, jak wygląda proces w praktyce oraz jakie błędy najczęściej prowadzą do niepowodzenia. Tekst kieruję do techników i hobbystów, którzy chcą świadomie podejmować decyzje serwisowe i rozumieć, co dzieje się pod układem BGA.
Czym jest BGA i na czym polega reballing?
Definicja obudowy BGA
BGA (Ball Grid Array) to rodzaj obudowy układu scalonego, w której wyprowadzenia mają formę siatki kulek lutowniczych umieszczonych na spodzie komponentu. Każda kulka stanowi osobny punkt połączeniowy z polem lutowniczym na płycie głównej. W praktyce oznacza to setki, a często tysiące połączeń w bardzo małej przestrzeni. Takie rozwiązanie zapewnia krótsze ścieżki sygnałowe, lepsze odprowadzanie ciepła i większą stabilność mechaniczną niż starsze typy obudów.
W urządzeniach mobilnych w obudowie BGA znajdziemy procesory aplikacyjne, pamięci NAND, RAM, kontrolery zasilania, układy graficzne czy mostki północne w laptopach. Ich awaria często objawia się brakiem obrazu, restartami, zawieszaniem systemu lub całkowitym brakiem reakcji na włącznik. W wielu przypadkach przyczyną nie jest sam krzem, lecz uszkodzone połączenia lutownicze pod układem.
Z punktu widzenia serwisanta BGA oznacza jedno: brak dostępu do połączeń bez użycia stacji na podczerwień lub hot-air oraz odpowiedniego oprzyrządowania. Nie ma tu miejsca na „poprawienie lutów” klasyczną kolbą. Każda ingerencja wymaga podniesienia układu, a to już operacja wysokiego ryzyka, jeśli nie dysponujemy doświadczeniem i kontrolą temperatury.
Na czym polega reballing BGA?

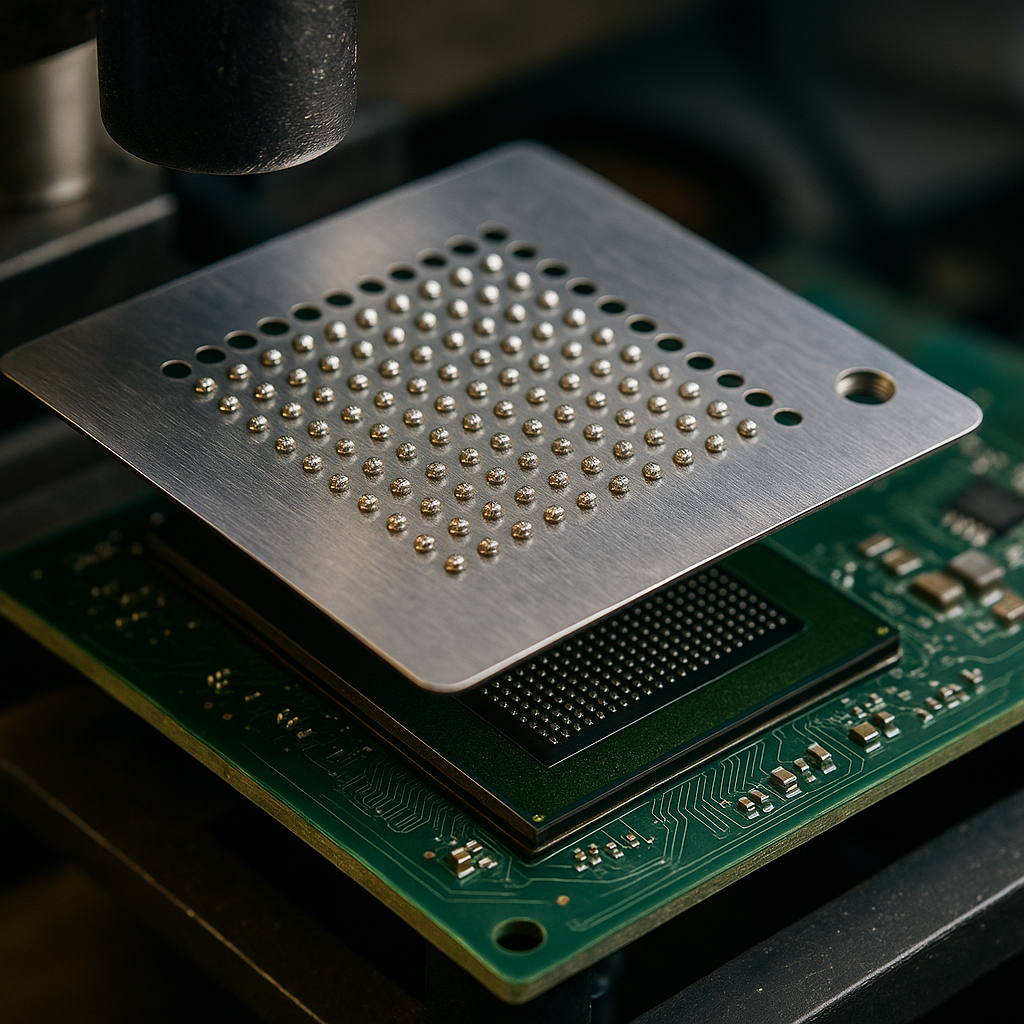

Reballing BGA to proces usunięcia starych kulek lutowniczych z układu scalonego i nałożenia nowych, najczęściej przy użyciu sita (stencil) dopasowanego do konkretnego modelu chipu. Procedura rozpoczyna się od bezpiecznego demontażu układu z płyty, następnie oczyszczenia jego spodniej części z pozostałości cyny i topnika. Kolejnym krokiem jest precyzyjne ułożenie sita, aplikacja kulek o odpowiedniej średnicy oraz ich przetopienie.
Kluczowe jest dobranie właściwej średnicy kulek – zbyt małe nie zapewnią stabilnego kontaktu, zbyt duże mogą powodować zwarcia lub naprężenia mechaniczne. W praktyce najczęściej stosuje się kulki o średnicy od 0,25 mm do 0,6 mm, w zależności od typu układu. Po wykonaniu nowych połączeń chip jest ponownie montowany na płycie z użyciem kontrolowanego profilu temperaturowego.
Warto podkreślić, że reballing nie polega na „podgrzaniu układu”. Tak zwany reflow, czyli samo przetopienie istniejących kulek bez ich wymiany, jest rozwiązaniem tymczasowym. Prawidłowy reballing zakłada całkowite usunięcie starego lutowia, które mogło ulec zmęczeniu materiałowemu lub mikropęknięciom.
Dlaczego kulki BGA ulegają uszkodzeniu?
Najczęstszą przyczyną problemów z BGA jest cykliczne nagrzewanie i studzenie płyty głównej. Każdy cykl pracy powoduje rozszerzalność cieplną materiałów – laminatu, kulek lutowniczych i samego układu. Różnice w współczynnikach rozszerzalności prowadzą do naprężeń, które z czasem mogą wywołać mikropęknięcia w strukturze lutowia. Objawy są często niestabilne: urządzenie działa po dociśnięciu płyty, po podgrzaniu lub tylko przez określony czas.
Innym czynnikiem jest użycie bezołowiowego lutowia, które jest twardsze i bardziej kruche niż tradycyjna cyna ołowiowa. W laptopach z dedykowaną grafiką problem ten był szczególnie widoczny. W praktyce serwisowej często spotykamy sytuacje, gdzie sama struktura krzemowa układu jest sprawna, a problemem są wyłącznie połączenia pod nim.
Dlatego odpowiedź na pytanie „czym jest reballing BGA i dlaczego jest ważny” zaczyna się właśnie tutaj – jest to metoda przywrócenia integralności połączeń, które uległy degradacji mechanicznej lub termicznej.
Dlaczego reballing BGA jest ważny w serwisie?
Znaczenie reballingu w naprawach płyt głównych
Znaczenie reballingu w serwisie GSM i komputerowym wynika z ekonomii naprawy. Wymiana procesora czy GPU bywa kosztowna, a w niektórych przypadkach wręcz niemożliwa z powodu braku dostępności nowych układów. Reballing pozwala zachować oryginalny chip i przywrócić jego prawidłowe działanie bez konieczności inwestowania w nowy komponent.
W praktyce serwisowej wielokrotnie spotykamy się z sytuacją, w której urządzenie nie włącza się, pobiera prąd, ale nie generuje obrazu. Po analizie okazuje się, że przyczyną są pęknięte połączenia pod układem BGA. W takich przypadkach reballing może przywrócić pełną funkcjonalność płyty. Oczywiście kluczowa jest wcześniejsza diagnostyka – temat ten szerzej omawiamy w artykule Diagnostyka płyty głównej krok po kroku – podejście serwisowe bez zgadywania.
Właściwie wykonany reballing zwiększa trwałość naprawy. Zastosowanie kulek ołowiowych w miejsce bezołowiowych często poprawia odporność na naprężenia termiczne. Trzeba jednak pamiętać o zgodności z wymaganiami klienta i przeznaczeniem urządzenia.
Oszczędność i ekologia
Reballing ma także wymiar ekologiczny. Zamiast wymieniać cały układ lub płytę główną, przywracamy sprawność istniejącemu komponentowi. W dobie rosnącej ilości elektroodpadów jest to realny wkład w ograniczanie zużycia zasobów. Dla serwisu oznacza to również większą konkurencyjność – możemy zaproponować klientowi tańszą alternatywę.
Wielu techników zadaje pytanie, czy zawsze warto wykonywać reballing. Odpowiedź brzmi: nie zawsze. Kluczowe jest rozróżnienie między uszkodzeniem połączeń a uszkodzeniem samego rdzenia układu. W tym kontekście pomocny może być artykuł Jak rozpoznać uszkodzenie układu scalonego?, który omawia symptomy typowe dla awarii struktury krzemowej.
Z ekonomicznego punktu widzenia reballing jest opłacalny wtedy, gdy koszt pracy i ryzyko są niższe niż koszt nowego układu. W laptopach klasy biznes czy w drogich smartfonach taka operacja często ma pełne uzasadnienie.
Profesjonalizm serwisu
Umiejętność wykonania reballingu świadczy o poziomie zaawansowania serwisu. To już nie jest podstawowe lutowanie, lecz praca wymagająca kontroli temperatury, znajomości profili grzania oraz doświadczenia w pracy z delikatnymi laminatami wielowarstwowymi. Klienci coraz częściej pytają, czy serwis wykonuje reballing, ponieważ kojarzą go z wyższą jakością usług.
Warto także rozwijać kompetencje w tym zakresie poprzez szkolenia. W artykule Szkolenia z reballingu BGA – jakie umiejętności zdobędziesz? opisano, jakie praktyczne aspekty są kluczowe w nauce tej techniki. Doświadczenie pokazuje, że nawet dobre zaplecze sprzętowe nie zastąpi praktyki i zrozumienia procesów fizycznych zachodzących podczas lutowania.
Znaczenie reballingu polega więc nie tylko na samej naprawie, ale również na budowaniu kompetencji technicznych i reputacji serwisu.
Kiedy wykonać reballing, a kiedy wymienić układ?
Objawy wskazujące na uszkodzenie połączeń
Reballing warto rozważyć wtedy, gdy objawy sugerują problem z połączeniami lutowniczymi, a nie z samym układem. Typowe symptomy to niestabilne działanie po nagrzaniu, reakcja na docisk płyty, brak obrazu przy zachowanym poborze prądu czy sporadyczne restarty. W praktyce pomocne bywa delikatne podgrzanie układu w kontrolowanych warunkach testowych – jeśli urządzenie chwilowo wraca do życia, wskazuje to na problem z kulkami.
Ważne jest jednak, aby nie traktować testowego reflow jako rozwiązania naprawczego. To jedynie metoda diagnostyczna. Jeśli potwierdzimy podejrzenie, należy wykonać pełny reballing, a nie pozostawiać klienta z naprawą o krótkiej trwałości.
Przed podjęciem decyzji należy również wykluczyć zwarcia na liniach zasilania oraz inne uszkodzenia w obrębie płyty. Bez rzetelnej diagnostyki ryzykujemy niepotrzebne podnoszenie układu.
Kiedy lepsza jest wymiana układu?
Jeżeli diagnostyka wskazuje na uszkodzenie struktury krzemowej – na przykład zwarcie wewnętrzne, brak komunikacji z magistralą mimo poprawnych napięć czy nadmierne nagrzewanie się układu – sama wymiana kulek nie pomoże. W takiej sytuacji konieczna jest wymiana całego komponentu. Różnice między tymi podejściami szerzej omawia artykuł Reballing a wymiana układu – kluczowe różnice.
Wymiana jest także wskazana, gdy producent wypuścił poprawioną rewizję układu, eliminującą wadę fabryczną. W przypadku niektórych serii GPU czy chipsetów wcześniejsze wersje miały znane problemy konstrukcyjne. Wtedy reballing może jedynie odsunąć w czasie powrót usterki.
Decyzja powinna być oparta na analizie kosztów, dostępności części i oczekiwanej trwałości naprawy. Profesjonalny serwis jasno komunikuje klientowi ryzyko oraz przewidywany efekt.
Przykład z praktyki serwisowej
W jednym z przypadków do serwisu trafił laptop z dedykowaną grafiką, który wyłączał się po kilku minutach pracy. Pomiar napięć był prawidłowy, brak zwarć, ale test cieplny wykazał chwilowy powrót obrazu po podgrzaniu GPU. Zdecydowano się na reballing z użyciem kulek ołowiowych. Po naprawie laptop przeszedł kilkugodzinne testy obciążeniowe bez błędów.
W innym przypadku smartfon nie uruchamiał się, a układ pamięci NAND silnie się nagrzewał. Po zdjęciu chipu okazało się, że zwarcie występowało wewnątrz struktury. Reballing nie miałby sensu – konieczna była wymiana układu i programowanie pamięci.
Te dwa przykłady pokazują, że odpowiedź na pytanie „kiedy reballing BGA ma sens” zależy od właściwej interpretacji objawów i wyników pomiarów.
Proces reballingu krok po kroku w praktyce
Demontaż układu BGA
Pierwszym etapem jest bezpieczne zdjęcie układu z płyty. Kluczowe znaczenie ma odpowiedni profil temperaturowy – zbyt szybkie nagrzanie może doprowadzić do wygięcia laminatu, zbyt niska temperatura do szarpania padów. W praktyce stosuje się podgrzewacz dolny oraz kontrolę temperatury górnej dyszy. Celem jest równomierne rozprowadzenie ciepła i osiągnięcie temperatury topnienia lutowia bez przegrzewania rdzenia.
Po zdjęciu układu należy oczyścić zarówno pady na płycie, jak i spód chipu. Używa się do tego plecionki miedzianej, topnika o odpowiedniej aktywności oraz delikatnych ruchów, aby nie uszkodzić maski soldermaski. Ten etap wymaga cierpliwości – każdy zerwany pad to dodatkowa praca przy rekonstrukcji połączeń.
Wskazówka praktyczna: nie przyspieszaj procesu mechanicznie. Jeśli układ nie „pływa” na roztopionej cynie, oznacza to, że temperatura jest niewystarczająca. Podważanie grozi wyrwaniem padów.
Nakładanie nowych kulek
Po dokładnym oczyszczeniu i odtłuszczeniu powierzchni można przystąpić do właściwego reballingu. Sito musi być idealnie dopasowane do modelu układu – nawet niewielkie przesunięcie spowoduje mostki lutownicze. Kulki rozsypuje się równomiernie, a nadmiar usuwa delikatnym ruchem pędzla lub karty.
Podczas przetapiania kulek istotne jest równomierne nagrzewanie. Kulki powinny przyjąć kształt idealnych sfer i samoistnie ustawić się w centrach padów dzięki napięciu powierzchniowemu. Jeżeli obserwujemy deformacje lub łączenie się kulek, należy zweryfikować ilość topnika i temperaturę.
Po ostygnięciu układ powinien zostać skontrolowany pod mikroskopem. Sprawdza się równomierność kulek, brak braków oraz ewentualne zanieczyszczenia. To etap, którego nie należy pomijać – błędy widoczne na tym poziomie przełożą się na problemy po montażu.
Ponowny montaż i testy
Montaż zreballowanego układu na płycie wymaga precyzyjnego pozycjonowania. W praktyce korzysta się z markerów lub systemów wizyjnych w stacjach IR. Podczas grzania układ powinien „osiąść” na padach w momencie topnienia kulek. To zjawisko samocentrowania jest jednym z atutów technologii BGA.
Po zakończeniu procesu płytę należy pozostawić do naturalnego wystygnięcia. Nagłe chłodzenie może wprowadzić dodatkowe naprężenia. Następnie wykonuje się testy funkcjonalne oraz pomiary poboru prądu. W serwisach profesjonalnych stosuje się również testy obciążeniowe i termiczne.
Dopiero po pozytywnym przejściu testów można uznać reballing za zakończony sukcesem. Sam fakt przylutowania układu nie oznacza jeszcze, że naprawa jest trwała.
Najczęstsze błędy i zagrożenia przy reballingu
Przegrzewanie i uszkodzenie laminatu
Jednym z najczęstszych błędów jest stosowanie zbyt wysokiej temperatury w celu skrócenia czasu pracy. Laminaty wielowarstwowe są wrażliwe na przegrzanie, co może prowadzić do rozwarstwienia (delaminacji) oraz uszkodzenia przelotek wewnętrznych. Objawia się to później trudnymi do zdiagnozowania przerwami w obwodach.
W praktyce należy trzymać się zaleceń dotyczących profilu temperaturowego i kontrolować temperaturę rzeczywistą, a nie tylko ustawienia na stacji. Termopary umieszczone w pobliżu układu dają realny obraz sytuacji.
Wskazówka: lepiej wydłużyć proces o kilkadziesiąt sekund niż ryzykować trwałe uszkodzenie płyty, której nie da się już odtworzyć.
Nieprawidłowa diagnostyka
Drugim poważnym błędem jest wykonywanie reballingu bez jednoznacznej diagnozy. Jeśli przyczyną usterki jest zwarcie w innej sekcji płyty, wymiana kulek niczego nie zmieni. Takie działania zwiększają ryzyko uszkodzeń i generują niepotrzebne koszty.
Wielu początkujących techników traktuje reballing jako uniwersalne rozwiązanie problemów z BGA. Tymczasem jest to narzędzie, które należy stosować świadomie. Analiza schematu, pomiary napięć i sprawdzenie linii sygnałowych to podstawa przed podjęciem decyzji o podniesieniu układu.
Profesjonalne podejście oznacza minimalizowanie ingerencji w płytę, jeśli nie jest to konieczne.
Brak kontroli jakości
Ostatnim istotnym zagrożeniem jest pomijanie kontroli po wykonaniu reballingu. Brak inspekcji mikroskopowej, brak testów obciążeniowych czy skrócone testy funkcjonalne mogą skutkować powrotem urządzenia z reklamacją. W praktyce warto wdrożyć procedurę testową obejmującą kilka etapów – od sprawdzenia zwarć, przez test startu, po długotrwałe obciążenie.
Reballing BGA to precyzyjna operacja, która wymaga nie tylko umiejętności manualnych, ale także dyscypliny proceduralnej. Dopiero połączenie tych elementów daje wysoką skuteczność napraw.
FAQ – najczęstsze pytania
Czym jest reballing BGA w jednym zdaniu?
Reballing BGA to proces usunięcia zużytych kulek lutowniczych spod układu scalonego w obudowie BGA i zastąpienia ich nowymi w celu przywrócenia prawidłowych połączeń elektrycznych z płytą główną. Zabieg ten stosuje się, gdy połączenia uległy degradacji mechanicznej lub termicznej, ale sam układ pozostaje sprawny.
Ile trwa reballing jednego układu?
Czas wykonania zależy od doświadczenia serwisanta i rodzaju płyty, ale zazwyczaj mieści się w przedziale od 1,5 do 3 godzin. Obejmuje to demontaż, czyszczenie, nakładanie kulek, montaż oraz testy. W praktyce nie warto skracać tego procesu, ponieważ dokładność ma większe znaczenie niż szybkość.
Czy reballing jest trwały?
Jeżeli przyczyną usterki były mikropęknięcia połączeń, a proces został wykonany prawidłowo z użyciem odpowiednich materiałów, naprawa może być trwała przez wiele lat. Trwałość zależy jednak od warunków pracy urządzenia, jakości chłodzenia oraz rodzaju użytego lutowia.
Czy każdy układ BGA można zreballować?
Technicznie większość układów BGA można poddać reballingowi, jednak nie zawsze ma to sens ekonomiczny. W przypadku bardzo małych układów typu PoP (Package on Package) operacja jest znacznie trudniejsza i wymaga specjalistycznego sprzętu. Dodatkowo, jeśli układ ma uszkodzoną strukturę krzemową, sam reballing nie rozwiąże problemu.
Czy reballing można wykonać domowym sprzętem?
Teoretycznie możliwe jest wykonanie reballingu przy użyciu stacji hot-air i podstawowych akcesoriów, jednak ryzyko uszkodzenia płyty jest wysokie bez doświadczenia i kontroli temperatury. W praktyce zaleca się korzystanie z profesjonalnych stacji IR lub BGA oraz wcześniejsze szkolenie praktyczne.
Podsumowanie
Czym jest reballing BGA? To precyzyjna technika serwisowa polegająca na odtworzeniu połączeń lutowniczych pod układem scalonym w obudowie BGA. Dlaczego jest ważny? Ponieważ w wielu przypadkach pozwala przywrócić sprawność drogiej płyty głównej bez konieczności wymiany całego komponentu. Znaczenie reballingu rośnie wraz z miniaturyzacją elektroniki i zwiększaniem liczby połączeń w nowoczesnych układach.
W praktyce skuteczny reballing wymaga trzech elementów: trafnej diagnostyki, odpowiedniego sprzętu oraz doświadczenia. Bez właściwej analizy przyczyny usterki nawet najlepiej wykonany proces nie przyniesie trwałego efektu. Z kolei dobrze przeprowadzona operacja może znacząco wydłużyć życie urządzenia i zwiększyć zadowolenie klienta.
Dla serwisanta opanowanie reballingu to krok w stronę bardziej zaawansowanych napraw i budowania reputacji opartej na realnych umiejętnościach technicznych. To nie jest tylko technika lutowania – to świadome zarządzanie procesem termicznym, materiałowym i diagnostycznym w jednym.
