Mikrolutowanie vs tradycyjne lutowanie – co wybrać?
W serwisie elektroniki pytanie „mikrolutowanie czy tradycyjne lutowanie?” pojawia się częściej, niż mogłoby się wydawać. Wielu początkujących techników zakłada, że to po prostu różne nazwy tego samego procesu. W praktyce są to jednak dwie odmienne techniki pracy z lutem, które różnią się zakresem zastosowań, precyzją, wymaganym sprzętem oraz poziomem umiejętności operatora. W dobie miniaturyzacji układów elektronicznych różnice w lutowaniu mają bezpośredni wpływ na skuteczność naprawy i bezpieczeństwo komponentów.
Tradycyjne lutowanie wciąż ma swoje miejsce – szczególnie w pracach przewlekanych (THT), naprawach złączy, przewodów czy większych elementów mocy. Z kolei mikrolutowanie to codzienność w serwisach GSM i laptopów, gdzie pracujemy z komponentami SMD 0201, układami BGA i wielowarstwowymi płytami głównymi. Jeśli zastanawiasz się, którą technikę rozwijać, kiedy stosować daną metodę i jakie są realne różnice w lutowaniu – w tym artykule znajdziesz konkretne odpowiedzi oparte na praktyce serwisowej.
Dowiesz się, jak dobrać narzędzia, jakie są ograniczenia obu technik oraz kiedy przejście na mikrolutowanie staje się koniecznością, a nie opcją rozwoju. Artykuł jest skierowany zarówno do techników pracujących zawodowo, jak i do ambitnych hobbystów, którzy chcą podnieść poziom swoich napraw.
Czym jest mikrolutowanie, a czym tradycyjne lutowanie?
Definicja i podstawowe założenia
Mikrolutowanie to technika lutowania elementów elektronicznych o bardzo małych rozmiarach, najczęściej w technologii SMD (Surface Mount Device), przy użyciu precyzyjnych narzędzi takich jak stacje hot air, mikroskop serwisowy oraz lutownice kolbowe z cienkimi grotami. Proces ten wymaga kontroli temperatury z dokładnością do kilku stopni oraz stabilnej pracy w powiększeniu optycznym. Mikrolutowanie obejmuje m.in. wymianę układów scalonych, naprawę padów, rekonstrukcję ścieżek oraz reballing BGA.
Tradycyjne lutowanie odnosi się głównie do pracy z elementami przewlekanymi (THT) oraz większymi komponentami, gdzie dostęp do punktów lutowniczych jest łatwy, a tolerancja błędu większa. W tym przypadku często wystarcza klasyczna lutownica transformatorowa lub kolbowa bez mikroskopu. Lutowanie odbywa się wizualnie „gołym okiem”, a pola lutownicze są znacznie większe.
Różnica nie polega wyłącznie na wielkości elementów. Mikrolutowanie wymaga zupełnie innego podejścia do kontroli temperatury, czasu grzania i ilości topnika. W tradycyjnym lutowaniu nadmiar cyny można łatwo skorygować, natomiast przy komponentach 0201 nadmiar spoiwa może spowodować zwarcie niewidoczne bez mikroskopu.
Miniaturyzacja elektroniki jako punkt zwrotny
Rozwój smartfonów, ultrabooków i nowoczesnych płyt głównych sprawił, że tradycyjne lutowanie przestało być wystarczające w wielu naprawach. Współczesne układy mają setki połączeń ukrytych pod obudową BGA, a ich raster bywa mniejszy niż 0,4 mm. W takich przypadkach klasyczna lutownica nie ma zastosowania – konieczna jest kontrolowana praca gorącym powietrzem i odpowiedni profil temperaturowy.
Jeżeli chcesz zrozumieć, czym dokładnie jest proces pracy z układami kulkowymi, warto zapoznać się z artykułem Czym jest reballing BGA i dlaczego jest ważny?, który wyjaśnia fundamenty pracy z nowoczesnymi układami.
W praktyce serwisowej miniaturyzacja oznacza też większe ryzyko uszkodzeń termicznych. Płyty są cieńsze, laminat bardziej podatny na przegrzanie, a pady łatwiej odrywają się od podłoża. Dlatego mikrolutowanie to nie tylko mniejsza skala, ale również większa odpowiedzialność operatora.
Różnice technologiczne i sprzętowe
Narzędzia i stanowisko pracy

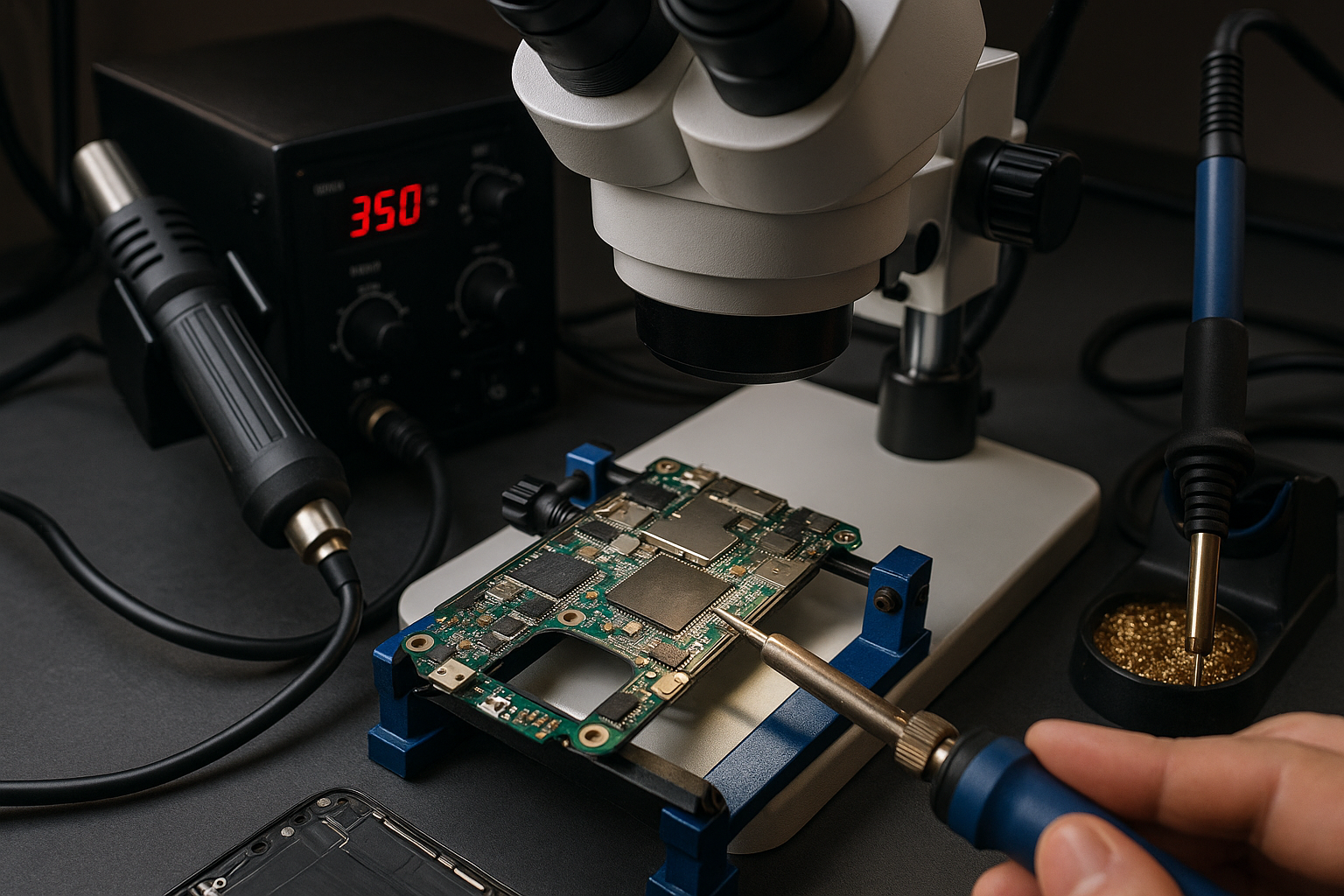

Podstawowa różnica w lutowaniu dotyczy sprzętu. W tradycyjnym lutowaniu często wystarczy lutownica kolbowa 60–80 W, podstawowy topnik i odsysacz do cyny. Stanowisko może być proste, a oświetlenie standardowe. W mikrolutowaniu minimalnym standardem jest stacja lutownicza z precyzyjną regulacją temperatury, hot air z kontrolą przepływu powietrza oraz mikroskop o powiększeniu minimum 10–20x.
Bez mikroskopu trudno mówić o profesjonalnym mikrolutowaniu. Operator musi widzieć mostki cynowe, mikropęknięcia czy przesunięcia komponentu o ułamek milimetra. Dodatkowo stosuje się maty antystatyczne, opaski ESD i preheatory do równomiernego podgrzewania laminatu. To zupełnie inny poziom organizacji stanowiska.
Jeżeli zastanawiasz się, jaki sprzęt jest absolutnym minimum, polecam artykuł Jakie narzędzia są niezbędne do mikrolutowania?, gdzie omawiam konkretne konfiguracje używane w serwisach.
Kontrola temperatury i profilu grzania
W tradycyjnym lutowaniu temperatura grotu często ustawiana jest orientacyjnie, a czas kontaktu z polem lutowniczym zależy od doświadczenia. Przy większych elementach różnica kilku czy kilkunastu stopni nie ma kluczowego znaczenia. W mikrolutowaniu nawet 20°C więcej może spowodować przegrzanie układu lub delaminację płyty.
Przy pracy z BGA stosuje się profile temperaturowe obejmujące fazę preheatingu, soak i reflow. Każdy etap ma określony zakres temperatur i czas trwania. Wymaga to zrozumienia fizyki przepływu ciepła i zachowania stopów lutowniczych. Właśnie dlatego mikrolutowanie jest bliższe procesowi przemysłowemu niż klasycznemu „przylutowaniu przewodu”.
W praktyce serwisowej oznacza to konieczność testowania ustawień na płytach treningowych oraz kontrolowania temperatury rzeczywistej za pomocą termopar. Brak tej kontroli jest częstą przyczyną uszkodzeń, które bywają mylone z wadą układu.
Zastosowania w serwisie GSM i komputerowym
Typowe naprawy w tradycyjnym lutowaniu
Tradycyjne lutowanie w serwisie nadal ma zastosowanie przy wymianie gniazd zasilania w starszych laptopach, naprawie przewodów, wymianie kondensatorów elektrolitycznych czy elementów przewlekanych w zasilaczach. To również podstawowa technika przy modyfikacjach sprzętu DIY oraz w projektach hobbystycznych.
W takich przypadkach kluczowe jest solidne nagrzanie pola masy oraz użycie odpowiedniego topnika. Częstym błędem początkujących jest zbyt krótki czas grzania, co prowadzi do tzw. zimnych lutów. W tradycyjnym lutowaniu łatwo je rozpoznać – spoina jest matowa i nierówna.
Jeżeli jednak pracujesz z nowoczesnymi płytami głównymi, szybko zauważysz, że klasyczna technika nie wystarczy. W artykule Najczęstsze wyzwania przy naprawie płyt głównych opisano sytuacje, w których brak umiejętności mikrolutowania uniemożliwia skuteczną naprawę.
Mikrolutowanie w praktyce serwisowej
Mikrolutowanie jest niezbędne przy wymianie układów ładowania, kontrolerów zasilania, pamięci NAND, CPU czy GPU w urządzeniach mobilnych. Obejmuje także naprawę wyrwanych padów pod mikroskopem oraz odtwarzanie przelotek. W tego typu naprawach margines błędu jest minimalny.
Przykładem z praktyki może być naprawa iPhone’a po zwarciu na linii głównej. Lokalizacja uszkodzonego kondensatora wymaga precyzyjnej diagnostyki i późniejszej wymiany elementu 0201 bez naruszenia sąsiednich komponentów. W takich przypadkach mikrolutowanie jest jedyną skuteczną metodą.
Warto też odpowiedzieć na pytanie o skuteczność tej techniki. Szerzej omawiam to w artykule Czy mikrolutowanie jest skuteczne w naprawie płyt głównych?, gdzie analizuję realne przypadki serwisowe.
Ryzyko, błędy i trwałość połączeń
Najczęstsze błędy w tradycyjnym lutowaniu
W tradycyjnym lutowaniu dominują błędy takie jak przegrzanie elementu, zbyt mała ilość topnika, brak oczyszczenia pola lutowniczego czy stosowanie nieodpowiedniej cyny. Skutkiem są zimne luty, słaba mechanicznie spoina lub niestabilne połączenie elektryczne.
Na szczęście większość tych błędów można szybko skorygować poprzez ponowne przelutowanie. Elementy przewlekane są stosunkowo odporne mechanicznie, a pola lutownicze większe. Dlatego tradycyjne lutowanie jest dobrym punktem startowym dla osób uczących się podstaw.
Ryzyko w mikrolutowaniu i jak je minimalizować
W mikrolutowaniu konsekwencje błędów są poważniejsze. Oderwany pad w smartfonie może oznaczać konieczność rekonstrukcji połączenia cienkim drutem kynarowym pod mikroskopem. Przegrzanie układu BGA może prowadzić do jego wewnętrznego uszkodzenia, niewidocznego na pierwszy rzut oka.
Szczególnym przypadkiem jest praca z układami kulkowymi. Warto znać różnice między reballingiem a wymianą układu – temat ten rozwijam w artykule Reballing a wymiana układu – kluczowe różnice. Zrozumienie tych procesów pozwala uniknąć pochopnych decyzji i ograniczyć ryzyko ponownej awarii.
Aby zminimalizować ryzyko, stosuj preheater, kontroluj temperaturę rzeczywistą, używaj dobrej jakości topników i ćwicz na płytach testowych. Mikrolutowanie wymaga cierpliwości – pośpiech jest najczęstszą przyczyną uszkodzeń laminatu.
Kiedy wybrać mikrolutowanie, a kiedy tradycyjne?
Kryterium rodzaju elementu i płyty
Najprostsza odpowiedź brzmi: wybór zależy od rodzaju komponentu i konstrukcji płyty. Jeśli pracujesz z elementami THT, dużymi złączami lub przewodami – tradycyjne lutowanie jest wystarczające. Jeśli element ma raster poniżej 0,5 mm, jest w obudowie QFN, BGA lub 0201 – potrzebne będzie mikrolutowanie.
W praktyce serwisów GSM większość nowoczesnych napraw wymaga już pracy pod mikroskopem. Dlatego rozwijanie umiejętności w tym kierunku zwiększa zakres usług i rentowność serwisu. Tradycyjne lutowanie pozostaje jednak fundamentem – bez opanowania podstaw trudno przejść na wyższy poziom.
Poziom doświadczenia i opłacalność
Jeśli dopiero zaczynasz, warto najpierw opanować kontrolę temperatury, pracę z topnikiem i prawidłowe formowanie spoin w tradycyjnym lutowaniu. Następnie stopniowo wprowadzaj elementy mikrolutowania – najpierw większe SMD, później mniejsze układy.
Z biznesowego punktu widzenia mikrolutowanie otwiera drogę do napraw płyt głównych, które wcześniej były wymieniane w całości. To bezpośrednio przekłada się na wyższe marże. Warto jednak pamiętać, że inwestycja w sprzęt i szkolenia jest większa niż w przypadku klasycznego stanowiska lutowniczego.
Ostateczny wybór nie powinien być zero-jedynkowy. Dobry technik serwisowy powinien biegle posługiwać się obiema metodami i świadomie dobierać je do konkretnego przypadku.
FAQ – najczęstsze pytania
Czy mikrolutowanie jest trudniejsze niż tradycyjne lutowanie?
Tak, mikrolutowanie jest trudniejsze pod względem precyzji, kontroli temperatury i wymaganego sprzętu. Praca odbywa się na znacznie mniejszych elementach, często pod mikroskopem, a margines błędu jest niewielki. Wymaga to cierpliwości i praktyki. Jednocześnie po opanowaniu podstaw wiele czynności staje się powtarzalnych i przewidywalnych. Kluczowe jest systematyczne ćwiczenie na płytach testowych oraz analiza własnych błędów.
Czy można wykonywać mikrolutowanie bez mikroskopu?
Teoretycznie możliwe jest lutowanie większych elementów SMD bez mikroskopu, jednak w profesjonalnym serwisie jest to niewskazane. Mikroskop pozwala kontrolować jakość spoin, wykrywać mostki cynowe i ocenić stan padów. Brak powiększenia zwiększa ryzyko niedostrzeżonych zwarć i mikropęknięć, które mogą ujawnić się dopiero po czasie.
Jakie są najczęstsze uszkodzenia przy mikrolutowaniu?
Najczęstsze problemy to oderwane pady, przegrzany laminat, przesunięte układy oraz zwarcia między wyprowadzeniami. Często wynikają z nieprawidłowego ustawienia temperatury lub zbyt długiego grzania. Aby ich uniknąć, warto stosować preheater, dobrej jakości topnik oraz kontrolować proces pod mikroskopem na każdym etapie pracy.
Czy tradycyjne lutowanie wystarczy do naprawy nowoczesnych smartfonów?
W większości przypadków nie. Nowoczesne smartfony wykorzystują elementy o bardzo małym rastrze i układy BGA, które wymagają pracy gorącym powietrzem i precyzyjnej kontroli temperatury. Tradycyjne lutowanie może być pomocne przy drobnych naprawach, ale nie zastąpi mikrolutowania w zaawansowanych przypadkach.
Ile czasu potrzeba, aby nauczyć się mikrolutowania?
Podstawy można opanować w kilka tygodni regularnej praktyki, jednak osiągnięcie wysokiego poziomu wymaga miesięcy pracy z różnymi płytami i przypadkami usterek. Tempo nauki zależy od ilości wykonywanych napraw oraz jakości sprzętu. Kluczowe jest świadome podejście do błędów i ciągłe doskonalenie techniki.
Podsumowanie
Mikrolutowanie i tradycyjne lutowanie to dwie różne techniki, które nie konkurują ze sobą, lecz wzajemnie się uzupełniają. Tradycyjne lutowanie jest fundamentem pracy z elektroniką – uczy kontroli temperatury, pracy z topnikiem i budowania trwałych połączeń. Mikrolutowanie natomiast odpowiada na potrzeby nowoczesnych urządzeń, w których miniaturyzacja wymusza precyzję i stosowanie zaawansowanego sprzętu.
Jeśli Twoim celem jest rozwój w serwisie GSM lub naprawie płyt głównych laptopów, inwestycja w naukę mikrolutowania jest naturalnym krokiem. Jednocześnie nie warto pomijać podstaw – solidne zrozumienie tradycyjnego lutowania ułatwia późniejszą pracę z mniejszymi komponentami. Najlepsze efekty osiąga technik, który potrafi świadomie dobrać metodę do konkretnej naprawy, zamiast stosować jedno rozwiązanie w każdej sytuacji.
