Czy mikrolutowanie jest bezpieczne dla komponentów?
Mikrolutowanie to jedna z kluczowych technik wykorzystywanych w nowoczesnym serwisie elektroniki – szczególnie w naprawach płyt głównych smartfonów, laptopów i urządzeń przemysłowych. Jednocześnie to obszar, który budzi najwięcej obaw wśród początkujących techników. Czy wysoka temperatura nie zniszczy układu? Czy hot air nie „zdmuchnie” drobnych elementów? Czy delikatne komponenty, takie jak układy BGA, PMIC czy kontrolery ładowania, przetrwają ingerencję serwisową?
Pytanie o bezpieczeństwo mikrolutowania jest zasadne, ponieważ pracujemy na elementach o bardzo małej tolerancji cieplnej i mechanicznej. Współczesne płyty główne mają wielowarstwową strukturę, cienkie ścieżki i mikroskopijne pady. Błąd o ułamku sekundy może oznaczać przegrzanie laminatu, odklejenie padów lub mikropęknięcia w strukturze układu scalonego. Z drugiej strony – prawidłowo wykonane mikrolutowanie jest często jedyną metodą przywrócenia urządzenia do życia.
W tym artykule odpowiem jednoznacznie: kiedy mikrolutowanie jest bezpieczne dla delikatnych komponentów, a kiedy staje się ryzykowne. Wyjaśnię mechanizmy uszkodzeń, pokażę przykłady z praktyki serwisowej oraz podpowiem, jak minimalizować zagrożenia. Jeśli pracujesz w serwisie GSM lub dopiero rozwijasz swoje umiejętności, znajdziesz tu konkretne wskazówki, które możesz wdrożyć od razu przy stanowisku.
Czym jest mikrolutowanie a ryzyko uszkodzeń?
Definicja mikrolutowania w praktyce serwisowej

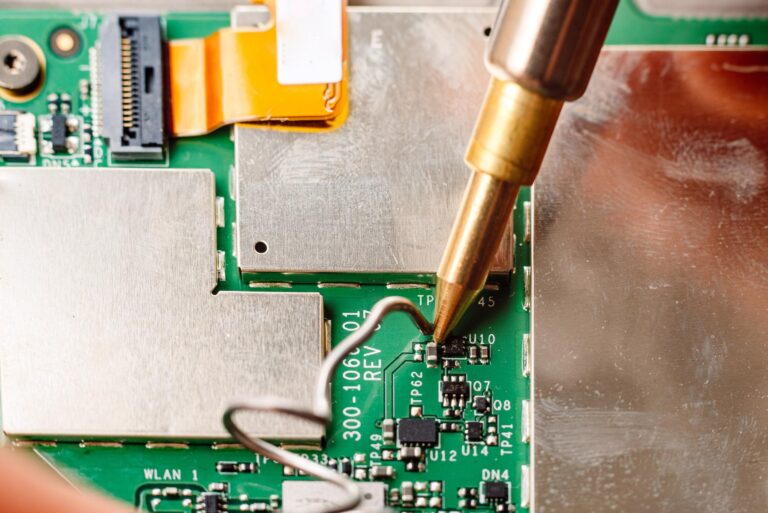

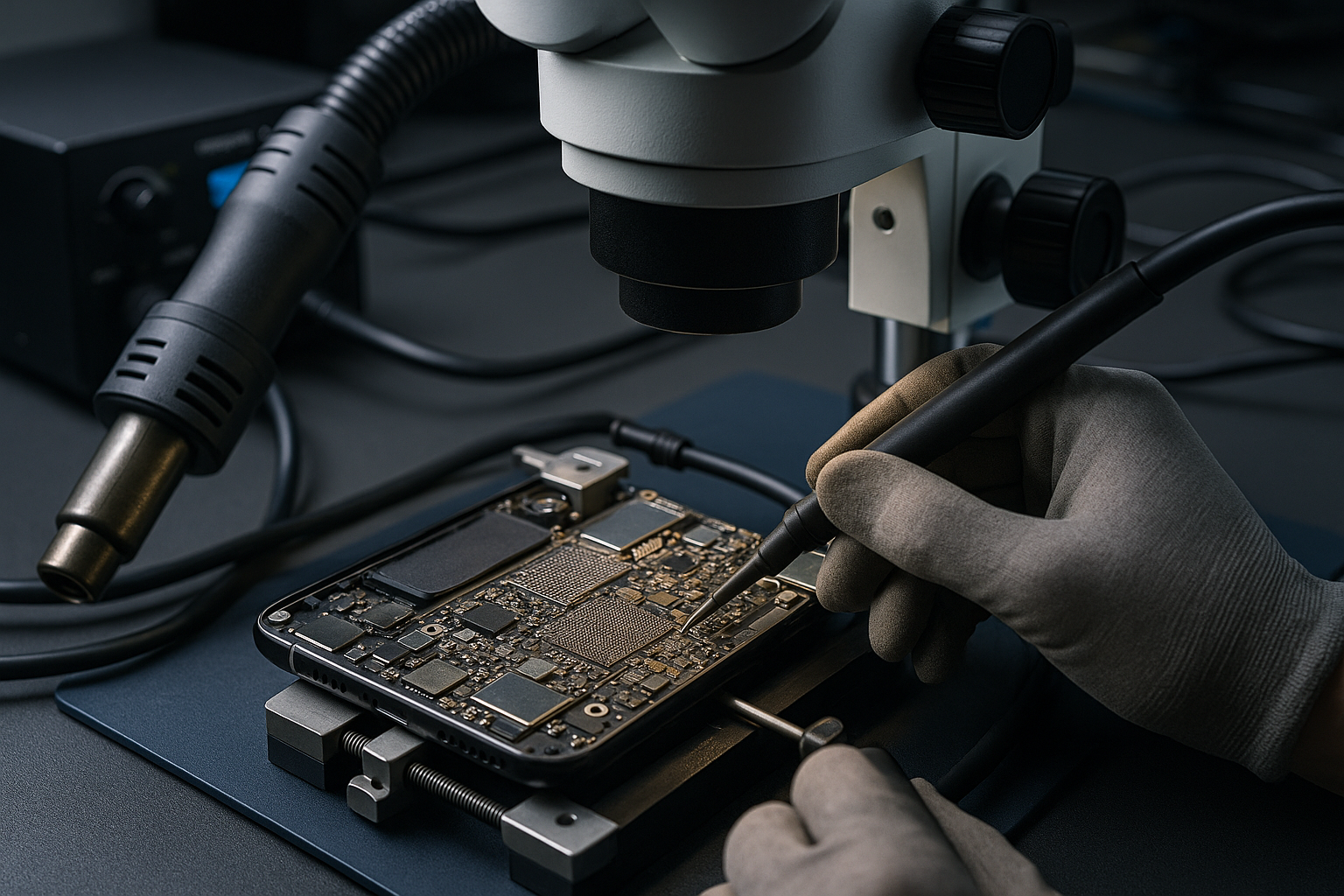

Mikrolutowanie to precyzyjna technika lutowania elementów elektronicznych o bardzo małych rozmiarach, wykonywana przy użyciu mikroskopu serwisowego, stacji lutowniczej z kontrolą temperatury oraz – często – gorącego powietrza (hot air). W odróżnieniu od klasycznego lutowania przewlekanego THT, tutaj pracujemy na elementach SMD, QFN, BGA czy CSP, gdzie odstępy między wyprowadzeniami liczone są w dziesiątych częściach milimetra.
Bezpieczeństwo mikrolutowania zależy od kontroli trzech kluczowych parametrów: temperatury, czasu oraz energii przekazywanej do płyty. Jeśli którykolwiek z tych czynników jest niekontrolowany, rośnie ryzyko uszkodzenia delikatnych komponentów. W praktyce oznacza to, że nie wystarczy ustawić temperatury „na oko” – trzeba rozumieć charakterystykę stopu lutowniczego, masę cieplną płyty i sposób rozpraszania ciepła w wielowarstwowym laminacie.
Wielu techników obawia się, że samo użycie hot air jest niebezpieczne. W rzeczywistości to nie narzędzie stanowi zagrożenie, lecz brak wiedzy o tym, jak działa. Kontrolowane nagrzewanie całej strefy roboczej jest często bezpieczniejsze niż punktowe przegrzewanie grotem o zbyt wysokiej temperaturze.
Dlaczego delikatne komponenty są narażone?
Delikatne komponenty, takie jak układy BGA, kontrolery zasilania czy pamięci NAND, są wrażliwe zarówno na przegrzanie, jak i na szok termiczny. Przekroczenie maksymalnej temperatury złącza półprzewodnikowego może prowadzić do trwałego uszkodzenia struktury krzemowej. Co istotne, uszkodzenie nie zawsze objawia się natychmiast – czasem urządzenie wraca do klienta, a problem pojawia się po kilku dniach.
Dodatkowym zagrożeniem jest delaminacja płyty głównej. W wielowarstwowych PCB nadmierne nagrzanie może spowodować oddzielenie warstw, co prowadzi do trudnych do zdiagnozowania przerw wewnętrznych. Z tego powodu tak istotna jest poprawna diagnostyka przed rozpoczęciem pracy – temat ten szerzej omawiam w artykule Diagnostyka płyty głównej krok po kroku, gdzie pokazuję, jak unikać niepotrzebnego podgrzewania sprawnych sekcji.
Nie można też zapominać o mikropadach i cienkich ścieżkach. Ich oderwanie często jest wynikiem zbyt gwałtownego podnoszenia układu lub pracy bez odpowiedniego topnika. W praktyce oznacza to, że bezpieczeństwo mikrolutowania zaczyna się jeszcze przed włączeniem stacji.
Najczęstsze zagrożenia dla delikatnych komponentów
Przegrzanie i przekroczenie profilu temperaturowego
Najczęstszym zagrożeniem jest przegrzanie komponentu. Każdy producent układu scalonego określa maksymalny profil lutowniczy – temperaturę szczytową i czas jej utrzymania. W warunkach serwisowych rzadko korzystamy z pieca reflow z kontrolowanym profilem, dlatego odpowiedzialność za kontrolę procesu spoczywa na techniku.
Przykład z praktyki: podczas wymiany układu ładowania w iPhonie zbyt wysoka temperatura (ponad 430°C na dyszy hot air) doprowadziła do uszkodzenia sąsiedniego kodeka audio. Objawy pojawiły się dopiero po złożeniu urządzenia – brak dźwięku w rozmowach. Tego typu błędy wynikają z braku kontroli nad rozkładem ciepła i nieosłonięcia wrażliwych elementów.
W kontekście BGA warto również znać najczęstsze przyczyny uszkodzeń BGA i naprawę, ponieważ wiele z nich ma bezpośredni związek z niewłaściwym procesem lutowniczym.
Uszkodzenia mechaniczne i ESD
Bezpieczeństwo mikrolutowania to nie tylko temperatura. Równie groźne są uszkodzenia mechaniczne – podważanie układu przed pełnym rozpłynięciem lutu, używanie zbyt dużej siły przy czyszczeniu padów czy nieprawidłowe mocowanie płyty w uchwycie. Oderwany pad w sekcji zasilania potrafi zamienić prostą naprawę w wielogodzinną rekonstrukcję połączeń.
Kolejnym czynnikiem jest ESD, czyli wyładowania elektrostatyczne. Nowoczesne komponenty o niskim napięciu pracy są szczególnie wrażliwe na nawet niewielkie ładunki. Brak opaski antystatycznej lub uziemionej maty może prowadzić do uszkodzeń niewidocznych gołym okiem, które objawią się niestabilną pracą urządzenia.
W praktyce serwisowej widziałem przypadki, gdzie układ był poprawnie przelutowany, ale urządzenie nadal nie działało. Dopiero analiza wykazała uszkodzenie wejścia logicznego spowodowane ESD. Dlatego bezpieczeństwo w serwisie elektroniki to suma wielu drobnych nawyków.
Jak zwiększyć bezpieczeństwo podczas mikrolutowania?
Kontrola temperatury i czasu
Najważniejsza zasada brzmi: minimalna skuteczna temperatura przez możliwie krótki czas. Nie chodzi o to, by pracować jak najszybciej, ale by nie przedłużać ekspozycji cieplnej ponad to, co konieczne do rozpłynięcia spoiwa. Dobrą praktyką jest wstępne podgrzanie płyty na podgrzewaczu do około 120–150°C. Dzięki temu różnica temperatur jest mniejsza, a ryzyko szoku termicznego spada.
Wielu techników pomija preheater, traktując go jako zbędny wydatek. W rzeczywistości to jedno z narzędzi realnie zwiększających bezpieczeństwo mikrolutowania. Stabilne, równomierne podgrzanie laminatu ogranicza naprężenia i zmniejsza ryzyko wygięcia płyty.
Jeśli dopiero kompletujesz stanowisko, warto zapoznać się z artykułem Jakie narzędzia są niezbędne do mikrolutowania?, gdzie omawiam, które elementy wyposażenia mają realny wpływ na bezpieczeństwo pracy.
Technika pracy i przygotowanie pola lutowniczego
Bezpieczne mikrolutowanie zaczyna się od przygotowania. Usunięcie starego spoiwa przy użyciu plecionki i topnika powinno odbywać się delikatnie, bez dociskania grotu do padów. Nadmierny nacisk prowadzi do przegrzewania i odrywania pól lutowniczych, szczególnie w płytach po zalaniu lub wcześniej naprawianych.
Stosowanie odpowiedniego topnika zmniejsza temperaturę potrzebną do rozpłynięcia lutu i poprawia zwilżanie. To bezpośrednio przekłada się na bezpieczeństwo delikatnych komponentów. W praktyce oznacza to, że nie warto oszczędzać na jakości chemii – tani topnik o nieznanym składzie może wymagać wyższej temperatury i pozostawiać agresywne resztki.
Ważna jest także ochrona sąsiednich elementów. Taśma kaptonowa, osłony termiczne czy precyzyjny dobór dyszy hot air pozwalają ograniczyć obszar nagrzewania. W serwisie GSM, gdzie układy są gęsto upakowane, to często decyduje o powodzeniu naprawy.
Praktyka serwisowa – przykłady z napraw
Wymiana układu zasilania w smartfonie
Jednym z częstych przypadków w serwisie elektroniki jest wymiana układu PMIC po zwarciu na linii zasilania. Sama operacja nie jest trudna technicznie, ale wymaga precyzji. W jednym z przypadków płyta była po zalaniu, a laminat osłabiony. Zastosowanie zbyt wysokiej temperatury spowodowało odkształcenie PCB i problemy z dopasowaniem ekranu po złożeniu urządzenia.
Wniosek? W płytach po zalaniu lub wcześniejszych naprawach należy pracować ostrożniej i obniżyć parametry procesu. W takich sytuacjach kluczowa jest wcześniejsza ocena stanu laminatu i ścieżek.
Reballing a bezpieczeństwo układu
W kontekście delikatnych komponentów często pojawia się pytanie: czy reballing jest bezpieczny? Odpowiedź brzmi: tak, pod warunkiem zachowania właściwego profilu i użycia odpowiednich narzędzi. Jeśli masz wątpliwości, kiedy wybrać reballing, a kiedy wymianę, polecam analizę w artykule Reballing BGA czy wymiana układu – co wybrać?.
W praktyce największe zagrożenie dla układu podczas reballingu to przegrzanie podczas czyszczenia kulek oraz nierównomierne nagrzewanie przy ponownym montażu. Doświadczenie pokazuje, że stabilny preheater i kontrola czasu są ważniejsze niż sama maksymalna temperatura.
Czy mikrolutowanie zawsze jest bezpieczne?
Kiedy ryzyko przewyższa korzyści
Nie każda płyta kwalifikuje się do bezpiecznej naprawy mikrolutowniczej. Jeśli laminat jest zwęglony, warstwy rozwarstwione, a pady wielokrotnie odrywane i rekonstruowane, kolejne podgrzewanie może przynieść więcej szkody niż pożytku. W takich sytuacjach należy uczciwie ocenić opłacalność i trwałość naprawy.
Dotyczy to szczególnie płyt po nieudanych próbach amatorskich napraw. Często spotykam się z sytuacją, w której układ był już kilka razy podgrzewany bez kontroli temperatury. Struktura wewnętrzna mogła zostać osłabiona, nawet jeśli z zewnątrz wygląda poprawnie.
Znaczenie doświadczenia technika
Ostatecznie bezpieczeństwo mikrolutowania zależy od osoby wykonującej naprawę. Nawet najlepszy sprzęt nie zastąpi wyczucia momentu rozpłynięcia lutu, umiejętności obserwacji zachowania topnika czy oceny koloru laminatu podczas grzania. To kompetencje budowane przez praktykę i analizę własnych błędów.
Dlatego inwestycja w rozwój umiejętności ma bezpośrednie przełożenie na bezpieczeństwo delikatnych komponentów i jakość usług serwisowych. Im lepiej rozumiesz proces, tym mniejsze ryzyko niekontrolowanego uszkodzenia.
FAQ – najczęstsze pytania
Czy mikrolutowanie może trwale uszkodzić układ scalony?
Tak, jeśli proces jest prowadzony nieprawidłowo. Przekroczenie dopuszczalnej temperatury złącza półprzewodnikowego lub zbyt długi czas nagrzewania może doprowadzić do degradacji struktury krzemowej. Często uszkodzenie nie jest natychmiast widoczne i objawia się dopiero po pewnym czasie użytkowania. Dlatego kluczowa jest kontrola temperatury, stosowanie preheatera oraz ograniczanie czasu ekspozycji na wysoką temperaturę do minimum niezbędnego do wykonania połączenia.
Jak chronić sąsiednie elementy podczas pracy hot air?
Należy stosować taśmę kaptonową, osłony termiczne oraz odpowiednio dobrane dysze kierujące strumień powietrza precyzyjnie na dany obszar. Dodatkowo warto zmniejszyć przepływ powietrza do poziomu zapewniającego stabilne grzanie bez „zdmuchiwania” drobnych elementów. W praktyce dobrze jest także wstępnie podgrzać płytę, aby skrócić czas oddziaływania wysokiej temperatury na sąsiednie komponenty.
Czy początkujący technik powinien wykonywać reballing?
Reballing wymaga doświadczenia i zrozumienia profilu temperaturowego. Początkujący technik może się tego nauczyć, ale powinien zaczynać od ćwiczeń na płytach treningowych, a nie na sprzęcie klienta. Kluczowe jest opanowanie kontroli temperatury, równomiernego nagrzewania i oceny momentu rozpłynięcia kulek. Bez tych umiejętności ryzyko uszkodzenia delikatnego komponentu znacząco rośnie.
Czy mikrolutowanie jest bezpieczne dla płyt po zalaniu?
Może być bezpieczne, ale wymaga większej ostrożności. Płyty po zalaniu często mają osłabiony laminat i skorodowane pady, które łatwiej odrywają się podczas podgrzewania. Przed rozpoczęciem pracy należy dokładnie oczyścić i ocenić stan PCB pod mikroskopem. Parametry temperatury powinny być dobrane ostrożniej niż w przypadku płyty w dobrym stanie.
Jakie znaczenie ma jakość sprzętu dla bezpieczeństwa mikrolutowania?
Stabilna stacja lutownicza z dokładną kontrolą temperatury, dobry preheater i mikroskop o odpowiednim powiększeniu znacząco zwiększają bezpieczeństwo pracy. Tani sprzęt o niestabilnych parametrach może powodować skoki temperatury i nierównomierne nagrzewanie. W praktyce oznacza to większe ryzyko przegrzania delikatnych komponentów oraz trudność w powtarzalnym wykonywaniu napraw.
Podsumowanie
Czy mikrolutowanie jest bezpieczne dla delikatnych komponentów? Tak – pod warunkiem że jest wykonywane świadomie, z kontrolą temperatury, czasu i energii cieplnej. Sama technika nie jest zagrożeniem. Zagrożeniem jest brak wiedzy, pośpiech i ignorowanie zasad pracy z wrażliwą elektroniką.
Bezpieczeństwo mikrolutowania opiera się na kilku filarach: prawidłowej diagnostyce przed naprawą, odpowiednim przygotowaniu stanowiska, stosowaniu właściwych parametrów oraz ochronie przed ESD i uszkodzeniami mechanicznymi. Doświadczenie pokazuje, że większość uszkodzeń powstaje nie z powodu samego grzania, lecz z powodu zbyt długiej lub niekontrolowanej ekspozycji na temperaturę.
W serwisie elektroniki kluczowe jest podejście procesowe. Każda naprawa powinna mieć swój plan: diagnoza, decyzja o metodzie, kontrolowany proces lutowniczy i testy końcowe. Jeśli traktujesz mikrolutowanie jako precyzyjny proces technologiczny, a nie „szybkie grzanie układu”, delikatne komponenty mogą być naprawiane skutecznie i bezpiecznie.
