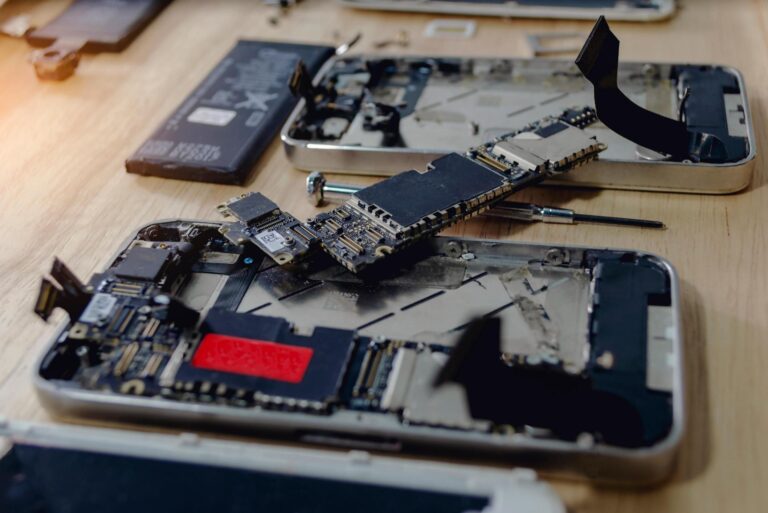

Jak skutecznie diagnozować uszkodzenia płyt głównych?
Diagnostyka płyt głównych to fundament skutecznej naprawy elektroniki w serwisach GSM i komputerowych. W praktyce to nie sama wymiana układu czy reballing decyduje o sukcesie, ale umiejętność trafnego zlokalizowania przyczyny usterki. Błędna diagnoza oznacza stracony czas, niepotrzebne koszty oraz ryzyko dodatkowych uszkodzeń. W nowoczesnych urządzeniach, gdzie płyty główne są wielowarstwowe, a elementy pracują w mikroskali, przypadkowe działania prowadzą do eskalacji problemu. Dlatego diagnostyka powinna być procesem uporządkowanym, logicznym i opartym na pomiarach.
Uszkodzenia płyty głównej mogą objawiać się na wiele sposobów: brak reakcji na włącznik, zwarcie na linii zasilania, brak obrazu, brak komunikacji z komputerem, nadmierne grzanie się konkretnego obszaru czy niestabilna praca systemu. Każdy z tych objawów to wskazówka, która – właściwie zinterpretowana – skraca czas naprawy. W tym artykule pokażę, jak krok po kroku prowadzić diagnostykę płyt głównych, jakie narzędzia są niezbędne i jak unikać najczęstszych błędów. Znajdziesz tu zarówno konkretne procedury pomiarowe, jak i przykłady z praktyki serwisowej.
Jeśli zajmujesz się naprawą elektroniki zawodowo lub rozwijasz warsztat hobbystycznie, ten materiał pomoże Ci uporządkować proces pracy. Dowiesz się, jak analizować sekcję zasilania, jak wykrywać zwarcia bez ryzyka uszkodzenia ścieżek, jak interpretować wyniki pomiarów i kiedy podejrzewać uszkodzenie układu scalonego. To wiedza, która realnie przekłada się na skuteczność napraw.
Podstawy skutecznej diagnostyki płyt głównych
Co to jest diagnostyka płyt głównych i dlaczego ma kluczowe znaczenie?
Diagnostyka płyt głównych to proces identyfikowania przyczyny nieprawidłowego działania urządzenia poprzez analizę objawów, pomiary elektryczne, obserwację termiczną oraz testy funkcjonalne. Jej celem nie jest wymiana „podejrzanego” elementu, lecz ustalenie źródła problemu. W praktyce oznacza to rozróżnienie między skutkiem a przyczyną. Przykładowo brak ładowania w smartfonie może wynikać z uszkodzonego układu zasilania, przerwanej linii danych USB lub zwarcia w innej sekcji, które blokuje start PMIC.
Wielu początkujących techników zaczyna od przypadkowej wymiany układów, co często kończy się pogorszeniem stanu płyty. Tymczasem profesjonalna naprawa elektroniki opiera się na analizie logicznej. Najpierw określamy, czy problem dotyczy zasilania, sygnałów sterujących czy komunikacji między układami. Dopiero potem przechodzimy do działań inwazyjnych, takich jak wylutowanie komponentu.
W kontekście nowoczesnych urządzeń mobilnych i laptopów diagnostyka musi uwzględniać złożoność konstrukcji. Płyty wielowarstwowe utrudniają śledzenie ścieżek, a miniaturyzacja elementów wymaga pracy pod mikroskopem. Dlatego warto rozumieć, czym różni się klasyczne lutowanie od pracy w mikroskali – szerzej opisano to w artykule Mikrolutowanie vs tradycyjne lutowanie – co wybrać?.
Analiza objawów – pierwszy i najważniejszy etap
Skuteczna diagnostyka zaczyna się od zebrania informacji. Co dokładnie zgłasza klient? Czy urządzenie upadło, miało kontakt z cieczą, czy problem pojawił się nagle? Wywiad pozwala zawęzić obszar poszukiwań. Zalany telefon, który przestał się włączać po kilku dniach, najczęściej będzie miał korozję w sekcji zasilania lub pod układami BGA.
Następnie obserwujemy zachowanie urządzenia. Czy pobiera prąd po podłączeniu do zasilacza laboratoryjnego? Czy występuje zwarcie? Czy pojawia się logo startowe? Każdy z tych objawów ma znaczenie diagnostyczne. W praktyce często już analiza poboru prądu pozwala określić, czy CPU próbuje startować, czy zasilanie jest blokowane.
Warto też znać typowe symptomy poważniejszych usterek. Jeśli podejrzewasz awarię konkretnego układu, pomocny będzie materiał Jak rozpoznać uszkodzenie układu scalonego?, który opisuje charakterystyczne oznaki uszkodzeń struktur półprzewodnikowych.
Analiza sekcji zasilania i zwarć
Dlaczego sekcja zasilania to punkt wyjścia?
W większości przypadków uszkodzenia płyty głównej dotyczą sekcji zasilania. Jeśli urządzenie nie reaguje na włącznik, pierwszym krokiem jest sprawdzenie linii głównej oraz przetwornic. Bez stabilnych napięć żaden układ nie rozpocznie pracy. Dlatego diagnostyka płyt głównych niemal zawsze zaczyna się od pomiaru rezystancji do masy na głównych liniach zasilania.
Typowy scenariusz: telefon po zalaniu wykazuje zwarcie na linii VBAT. Podłączenie zasilacza laboratoryjnego i ustawienie ograniczenia prądu pozwala bezpiecznie wprowadzić napięcie i obserwować reakcję. Jeśli prąd gwałtownie rośnie do wartości granicznej, mamy zwarcie twarde. Wtedy przechodzimy do lokalizacji elementu powodującego problem.
Szczegółowe omówienie pracy z zasilaczem znajdziesz w artykule Zasilacz laboratoryjny w diagnostyce płyt głównych – jak używać go bezpiecznie i skutecznie. To narzędzie, które w praktyce skraca czas diagnozy nawet o połowę.
Jak lokalizować zwarcie bez uszkodzenia płyty?
Lokalizowanie zwarcia wymaga cierpliwości i kontroli parametrów. Najczęstszym błędem jest podanie zbyt wysokiego napięcia lub brak ograniczenia prądu, co prowadzi do przepalenia ścieżek. Bezpieczna metoda polega na stopniowym zwiększaniu napięcia przy ustawionym limicie prądowym, obserwacji nagrzewania oraz wykorzystaniu kamery termowizyjnej lub sprayu chłodzącego.
W praktyce często stosuję metodę wstrzykiwania napięcia w miejsce bezpiecznika lub cewki przetwornicy. Pozwala to ograniczyć obszar poszukiwań do konkretnej linii. Jeśli element zaczyna się nagrzewać szybciej niż otoczenie, jest głównym podejrzanym. W przypadku braku wyraźnego efektu termicznego trzeba analizować schemat i mierzyć spadki napięć.
Temat zwarć został szerzej opisany w materiale Zwarcie na linii zasilania – jak diagnozować bez palenia płyty, gdzie znajdziesz praktyczne przykłady z serwisu.
Diagnostyka sygnałów i magistral komunikacyjnych
Jak sprawdzać sygnały sterujące i zegarowe?
Nie każda usterka wynika ze zwarcia. Często płyta główna ma poprawne napięcia, ale nie startuje z powodu braku sygnału RESET, uszkodzonego generatora zegarowego lub przerwanej linii komunikacyjnej. W takich przypadkach niezbędny jest oscyloskop. Pozwala on sprawdzić, czy na wyjściu przetwornicy pojawia się sygnał enable oraz czy CPU otrzymuje sygnał zegarowy.
Przykład z praktyki: laptop nie uruchamiał się mimo obecności wszystkich napięć. Analiza wykazała brak sygnału Power Good z kontrolera zasilania. Wymiana niewielkiego układu logicznego przywróciła prawidłowy start. Bez pomiaru sygnałów problem mógłby zostać błędnie przypisany do mostka lub procesora.
W diagnostyce komunikacji I2C czy SPI kluczowa jest obserwacja przebiegów oraz analiza, czy linie nie są stale w stanie niskim. Stałe „0” często oznacza zwarcie do masy lub uszkodzony układ blokujący magistralę.
Kiedy podejrzewać uszkodzenie BGA?
Układy BGA są podatne na mikropęknięcia kulek lutowniczych, szczególnie w urządzeniach narażonych na przegrzewanie. Objawy to niestabilna praca, brak obrazu, zawieszanie się systemu. W takiej sytuacji diagnostyka powinna wykluczyć inne przyczyny, zanim zdecydujemy się na reballing lub wymianę.
Warto znać różnice między tymi metodami – szczegółowe porównanie znajdziesz w artykule Reballing a wymiana układu – kluczowe różnice. Decyzja powinna opierać się na analizie przyczyny awarii, a nie tylko na objawach.
W praktyce pomocny jest test nacisku lub delikatne podgrzanie obszaru układu hot-air przy kontrolowanej temperaturze. Jeśli objawy ustępują, możemy podejrzewać problem z połączeniami lutowniczymi. To jednak tylko wskazówka – ostateczna decyzja wymaga doświadczenia.
Analiza termiczna i metody lokalizacji uszkodzeń
Kamera termowizyjna i alternatywne metody
Analiza termiczna to jedna z najskuteczniejszych metod lokalizowania uszkodzeń płyty głównej. Element powodujący zwarcie lub nadmierny pobór prądu zazwyczaj nagrzewa się szybciej niż pozostałe. Kamera termowizyjna pozwala zobaczyć to w czasie rzeczywistym, bez dotykania płyty.
Jeśli nie dysponujesz kamerą, możesz użyć sprayu chłodzącego lub alkoholu izopropylowego. Miejsce, które odparowuje najszybciej, wskazuje na źródło ciepła. Ta metoda sprawdza się zwłaszcza przy niskonapięciowych zwarciach.
W praktyce łączę analizę termiczną z pomiarami rezystancji. Najpierw identyfikuję linię z podejrzanie niską rezystancją, potem wstrzykuję napięcie i obserwuję nagrzewanie. Takie podejście znacząco zwiększa skuteczność naprawy elektroniki.
Interpretacja wyników i unikanie fałszywych wniosków
Nie każdy nagrzewający się element jest uszkodzony. Cewki, kontrolery ładowania czy procesory naturalnie generują ciepło podczas pracy. Kluczowe jest porównanie z płytą referencyjną lub dokumentacją serwisową. Jeśli dany układ osiąga temperaturę znacznie wyższą niż typowa w trybie spoczynku, dopiero wtedy traktujemy to jako sygnał ostrzegawczy.
Częstym błędem jest skupienie się wyłącznie na jednym gorącym punkcie. Zdarza się, że element nagrzewa się wtórnie, bo inny układ wymusza nadmierny przepływ prądu. Dlatego zawsze analizuj cały obwód, a nie pojedynczy komponent w oderwaniu od reszty.
Procedura krok po kroku – praktyka serwisowa
Ustandaryzowany schemat działania
W serwisie warto pracować według stałej procedury. Najpierw oględziny pod mikroskopem: sprawdzenie śladów zalania, uszkodzeń mechanicznych, brakujących elementów. Następnie pomiar rezystancji na głównych liniach zasilania oraz test poboru prądu na zasilaczu. Dopiero po tych etapach przechodzimy do bardziej zaawansowanych testów sygnałów.
Taki schemat minimalizuje ryzyko pominięcia podstawowych błędów. W praktyce wiele usterek wynika z uszkodzonych kondensatorów ceramicznych powodujących zwarcie. Ich wymiana jest znacznie prostsza niż ingerencja w BGA, dlatego zawsze zaczynam od najprostszych scenariuszy.
Jeśli pracujesz z płytami iPhone, pomocny będzie artykuł Diagnostyka płyty głównej iPhone – co wykryć?, gdzie opisano charakterystyczne przypadki dla tej platformy.
Dokumentacja i analiza powtarzalnych usterek
Profesjonalna diagnostyka płyt głównych powinna być dokumentowana. Zapisywanie wartości rezystancji, napięć oraz objawów pozwala budować własną bazę wiedzy. Z czasem zauważysz powtarzalne schematy – np. konkretne modele laptopów z uszkadzającym się kontrolerem ładowania.
Tworzenie notatek skraca czas kolejnych napraw. Gdy trafia do Ciebie podobny przypadek, możesz szybko porównać wyniki i zawęzić obszar poszukiwań. To praktyka, która odróżnia przypadkowe działania od świadomej, efektywnej naprawy elektroniki.
FAQ
Od czego zacząć diagnostykę płyty głównej?
Diagnostykę należy rozpocząć od oględzin wizualnych oraz pomiaru rezystancji na głównych liniach zasilania. Następnie warto podłączyć zasilacz laboratoryjny i sprawdzić pobór prądu. Te dwa kroki pozwalają określić, czy problem dotyczy zwarcia, czy braku inicjalizacji. Dopiero po wykluczeniu podstawowych usterek przechodzimy do analizy sygnałów i komunikacji między układami.
Jak rozpoznać zwarcie na płycie głównej?
Zwarcie objawia się bardzo niską rezystancją do masy oraz gwałtownym wzrostem poboru prądu po podaniu napięcia. Często towarzyszy mu lokalne nagrzewanie się elementu. Do potwierdzenia używa się zasilacza z ograniczeniem prądowym oraz analizy termicznej. Kluczowe jest zachowanie ostrożności, aby nie uszkodzić ścieżek.
Czy każda wysoka temperatura oznacza uszkodzenie?
Nie. Wiele układów naturalnie pracuje w podwyższonej temperaturze. O uszkodzeniu mówimy wtedy, gdy temperatura jest nienaturalnie wysoka w stosunku do trybu pracy lub pojawia się natychmiast po podaniu napięcia bez inicjalizacji systemu. Zawsze warto porównać wyniki z płytą sprawną.
Kiedy zdecydować się na reballing?
Reballing rozważa się wtedy, gdy objawy wskazują na problem z połączeniami BGA, a inne przyczyny zostały wykluczone. Typowe symptomy to niestabilna praca po nagrzaniu oraz brak obrazu przy poprawnych napięciach. Decyzja powinna być poprzedzona analizą i testami, nie tylko intuicją.
Jakie narzędzia są niezbędne do skutecznej diagnostyki?

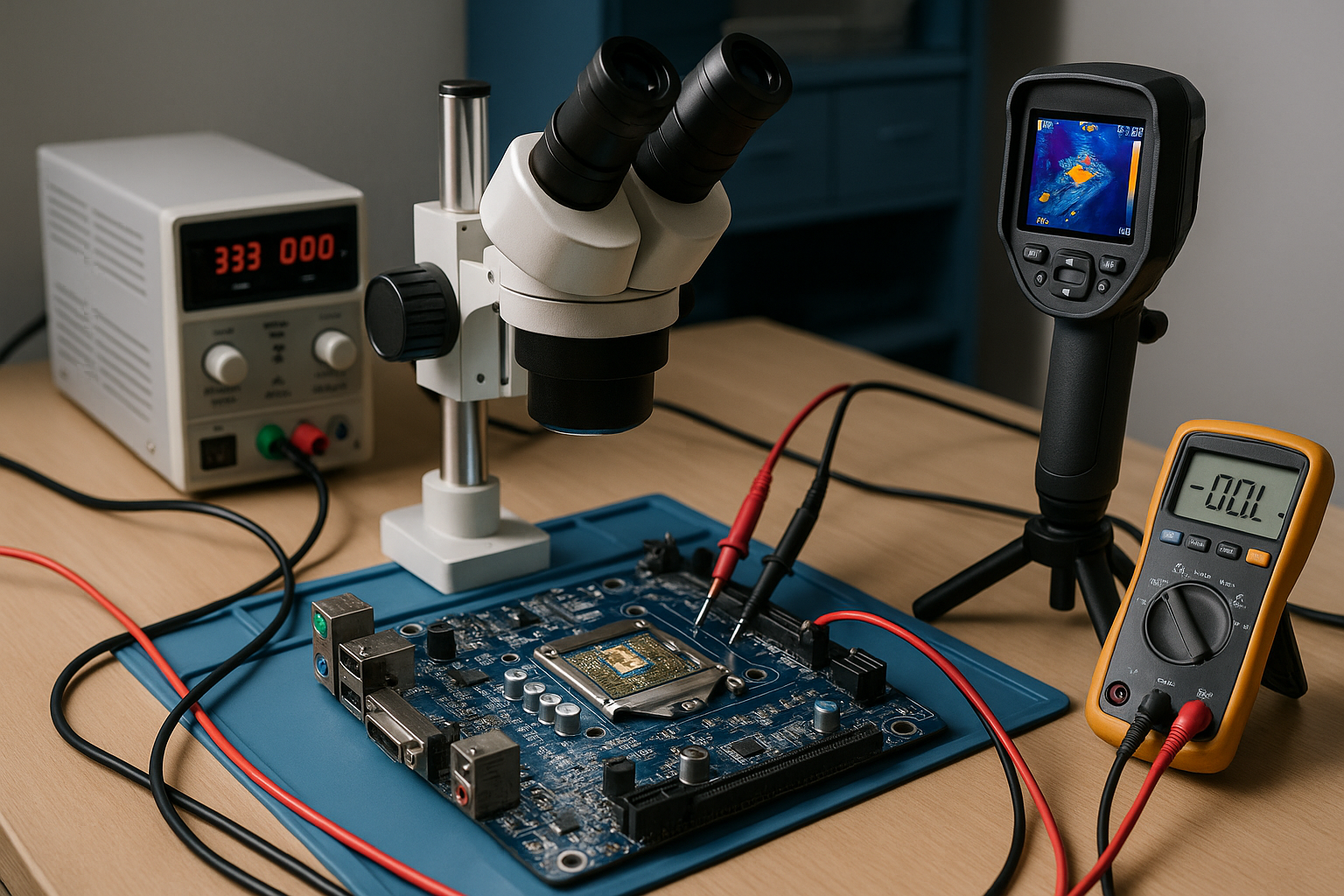

Podstawą jest multimetr, zasilacz laboratoryjny z regulacją napięcia i ograniczeniem prądu oraz mikroskop. W bardziej zaawansowanych przypadkach niezbędny będzie oscyloskop i kamera termowizyjna. Bez tych narzędzi trudno prowadzić precyzyjną naprawę elektroniki na poziomie płyt głównych.
Podsumowanie
Skuteczna diagnostyka płyt głównych to proces oparty na analizie, pomiarach i doświadczeniu. Kluczowe jest logiczne myślenie oraz unikanie pochopnych decyzji. Rozpoczynanie od sekcji zasilania, kontrola zwarć, analiza sygnałów oraz wykorzystanie metod termicznych pozwalają znacząco zwiększyć skuteczność napraw.
Uszkodzenia płyty głównej rzadko są przypadkowe – zwykle mają konkretną przyczynę, którą można zidentyfikować. Im bardziej uporządkowana procedura, tym mniejsze ryzyko błędów. W praktyce to właśnie diagnostyka, a nie samo lutowanie, decyduje o jakości pracy serwisu.
Rozwijanie umiejętności w tym obszarze przekłada się bezpośrednio na efektywność i zaufanie klientów. Naprawa elektroniki przestaje być próbą szczęścia, a staje się świadomym procesem technicznym.
