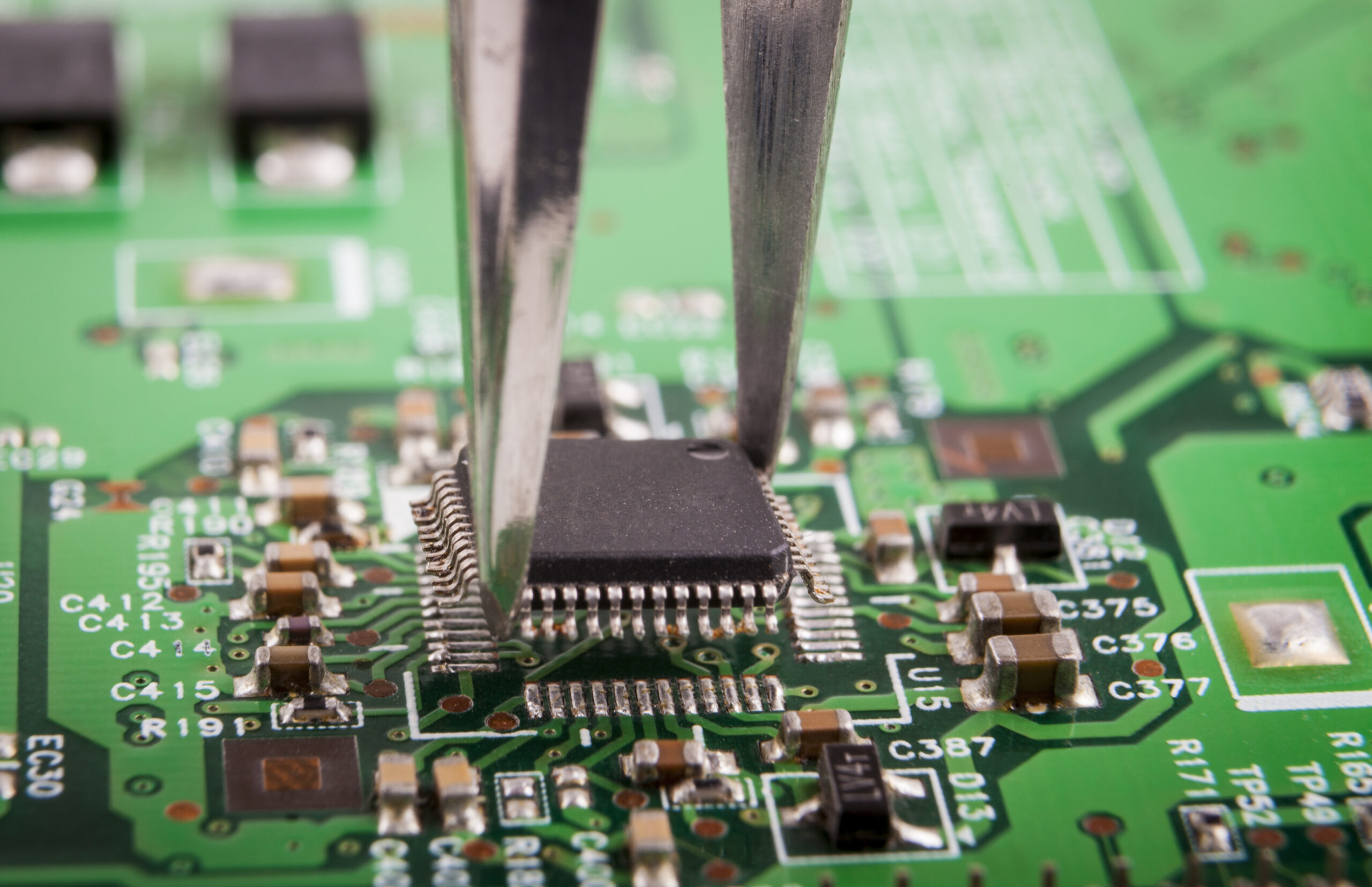

Dlaczego układy BGA są najbardziej problematyczne w naprawie

Układy BGA od lat są zmorą serwisów GSM, niezależnie od poziomu zaawansowania. Teoretycznie oferują lepsze parametry elektryczne i mniejsze rozmiary, w praktyce znacząco komplikują diagnostykę i naprawę płyt głównych. Problem nie leży w samej technologii, ale w jej konsekwencjach serwisowych.

Brak dostępu do połączeń lutowanych

Podstawowy problem BGA to fakt, że wszystkie połączenia elektryczne znajdują się pod układem. Nie ma pinów, nie ma wyprowadzeń bocznych, nie ma punktów pomiarowych. Każda kula lutownicza jest niewidoczna bez zdjęcia układu.

• brak możliwości pomiaru sygnałów bezpośrednio na wyprowadzeniach,
• brak wizualnej kontroli jakości lutów,
• brak możliwości punktowej poprawy jednego połączenia.

W praktyce oznacza to, że diagnoza często opiera się na objawach pośrednich, schemacie oraz doświadczeniu, a nie na jednoznacznym pomiarze.

Mikropęknięcia i zmęczenie lutów

Nowoczesne płyty główne pracują w trudnych warunkach termicznych. Układy BGA, szczególnie CPU, PMIC i baseband, nagrzewają się cyklicznie. Różnice rozszerzalności cieplnej pomiędzy laminatem, cyną bezołowiową i samym układem prowadzą do mikropęknięć kul.

Najgorsze w tych uszkodzeniach jest ich niestabilność:

• telefon działa po podgrzaniu,
• usterka pojawia się losowo,
• objawy zmieniają się w czasie.

Tego typu uszkodzenia są trudne do potwierdzenia bez reballingu lub wymiany układu, co znacząco podnosi koszt i ryzyko naprawy.

Wielowarstwowe płyty i ukryte połączenia

Płyty główne w smartfonach to konstrukcje 8-, 10-, a nawet 12-warstwowe. Kulki BGA często łączą się z wewnętrznymi warstwami, do których nie ma żadnego dostępu serwisowego. Zwarcie lub przerwa pod układem może dotyczyć linii zasilania, magistrali danych lub sygnałów zegarowych.

W takich przypadkach:

• nie da się potwierdzić ciągłości ścieżki bez zdjęcia układu,
• nie zawsze istnieje alternatywny punkt pomiarowy,
• schemat nie pokazuje fizycznego prowadzenia połączeń.

To powoduje, że nawet pełna dokumentacja nie gwarantuje skutecznej diagnozy.

Reballing nie rozwiązuje wszystkich problemów

Reballing bywa traktowany jako uniwersalne lekarstwo na problemy z BGA, co jest błędem. Wymiana kulek lutowniczych usuwa tylko problem połączenia lut–pad. Jeśli uszkodzenie dotyczy:

• wewnętrznych połączeń w strukturze układu,
• mikropęknięć w krzemie,
• degradacji podłoża układu,

to reballing nie przyniesie trwałego efektu. Telefon może działać kilka dni lub tygodni, po czym usterka wraca.

Ryzyko termiczne podczas naprawy

Każda operacja na BGA wymaga precyzyjnej kontroli temperatury. Przegrzanie płyty może prowadzić do:

• rozwarstwienia laminatu,
• przesunięcia sąsiednich układów,
• uszkodzenia elementów pasywnych pod spodem.

Zbyt niska temperatura z kolei skutkuje zimnymi lutami i niestabilnym połączeniem. Margines błędu jest niewielki, a każda płyta reaguje inaczej w zależności od konstrukcji i historii termicznej.

Brak jednoznacznych testów po naprawie

Po naprawie BGA nie ma prostego testu potwierdzającego jej trwałość. Telefon może przejść test funkcjonalny, uruchomić system i działać poprawnie, a mimo to problem wrócić po kilku cyklach nagrzewania. To jeden z powodów, dla których naprawy BGA są obarczone największym ryzykiem reklamacji.
