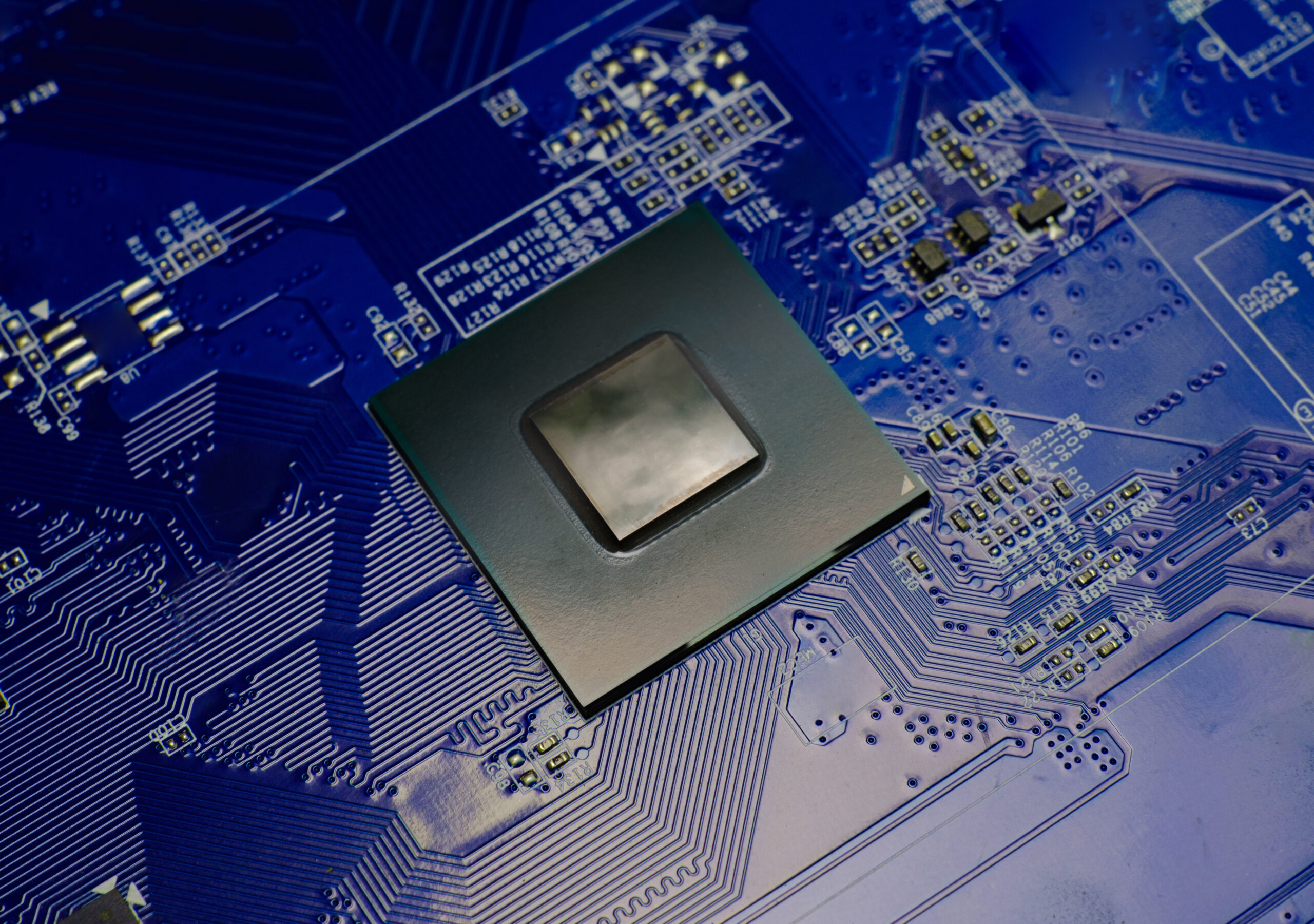

Najczęstsze przyczyny degradacji połączeń BGA

Połączenia BGA (Ball Grid Array) są dziś standardem w urządzeniach mobilnych, modemach GSM i płytach głównych smartfonów. Zapewniają wysoką gęstość połączeń i dobre parametry elektryczne, ale jednocześnie są wrażliwe na warunki pracy i błędy projektowe. W praktyce serwisowej degradacja połączeń BGA odpowiada za dużą część usterek objawiających się zanikiem sieci, restartami, brakiem IMEI czy losowymi zawieszeniami.

Cykle termiczne i zmęczenie spoin lutowniczych

Najczęstszą przyczyną degradacji BGA są cykliczne zmiany temperatury. Każde włączenie urządzenia, obciążenie procesora, transmisja LTE czy ładowanie baterii powodują lokalne nagrzewanie układów. Po wyłączeniu lub spadku obciążenia temperatura spada. Te powtarzalne cykle prowadzą do zmęczenia materiału spoin.

Problem nasila się przez różnice współczynników rozszerzalności cieplnej (CTE) pomiędzy:

• krzemem układu scalonego,
• kulkami lutowniczymi (najczęściej bezołowiowymi),
• laminatem PCB.

W efekcie powstają mikropęknięcia, które początkowo powodują niestabilność, a z czasem całkowite przerwanie połączenia. Typowe są usterki, które pojawiają się tylko po nagrzaniu urządzenia lub po lekkim wygięciu płyty.

Jakość i skład stopu lutowniczego

Od momentu przejścia na lut bezołowiowy (RoHS) trwałość połączeń BGA wyraźnie spadła w porównaniu do starszych stopów SnPb. Stopy SAC (SnAgCu) są twardsze i mniej plastyczne, przez co gorzej znoszą naprężenia mechaniczne i termiczne.

W praktyce serwisowej widać różnice pomiędzy producentami:

• tańsze płyty główne mają słabszą kontrolę jakości stopu,
• nierówna wielkość kulek powoduje lokalne koncentracje naprężeń,
• utleniony lub źle zwilżony lut skraca żywotność połączenia.

Przy reballingu zastosowanie wysokiej jakości kulek i topnika ma realny wpływ na trwałość naprawy, a nie jest tylko „kosmetyką serwisową”.

Naprężenia mechaniczne i konstrukcja urządzenia

Nowoczesne smartfony są cienkie, lekkie i często pozbawione sztywnej ramy wewnętrznej. Płyta główna pracuje mechanicznie podczas codziennego użytkowania: noszenia w kieszeni, nacisku dłoni, upadków czy nawet podłączania przewodów.

Układy BGA umieszczone w newralgicznych punktach płyty są szczególnie narażone. Dotyczy to zwłaszcza:

• układów baseband i transceiverów RF,
• PMIC w pobliżu złącz baterii,
• CPU i RAM w centralnej części PCB.

Nawet niewielkie ugięcie laminatu powoduje ścinanie kulek lutowniczych. Z czasem prowadzi to do typowych „zimnych lutów”, które są niewidoczne gołym okiem.

Wilgoć, korozja i zanieczyszczenia

Choć połączenia BGA są teoretycznie chronione pod obudową układu, wilgoć nadal stanowi zagrożenie. Kondensacja pary wodnej, zalanie lub długotrwała praca w wilgotnym środowisku sprzyjają korozji mikropęknięć w spoinach.

Dodatkowym problemem są pozostałości topników i zanieczyszczenia jonowe po produkcji lub nieprofesjonalnych naprawach. W połączeniu z wilgocią mogą powodować migrację jonów i powolną degradację elektryczną połączeń.

Błędy procesowe podczas produkcji i napraw

Nie każda degradacja BGA wynika z eksploatacji. Część problemów ma źródło już na etapie produkcji lub wcześniejszych napraw. Należą do nich:

• nieprawidłowy profil reflow (zbyt szybkie nagrzewanie lub chłodzenie),
• przegrzewanie układu podczas hot-air,
• brak kontroli nad temperaturą PCB od spodu.

W serwisie GSM często spotyka się płyty, które były wielokrotnie podgrzewane „na oko”. Takie działania przyspieszają degradację połączeń BGA i prowadzą do usterek powracających po kilku tygodniach.
