Pęknięcia połączeń lutowniczych – objawy i przyczyny

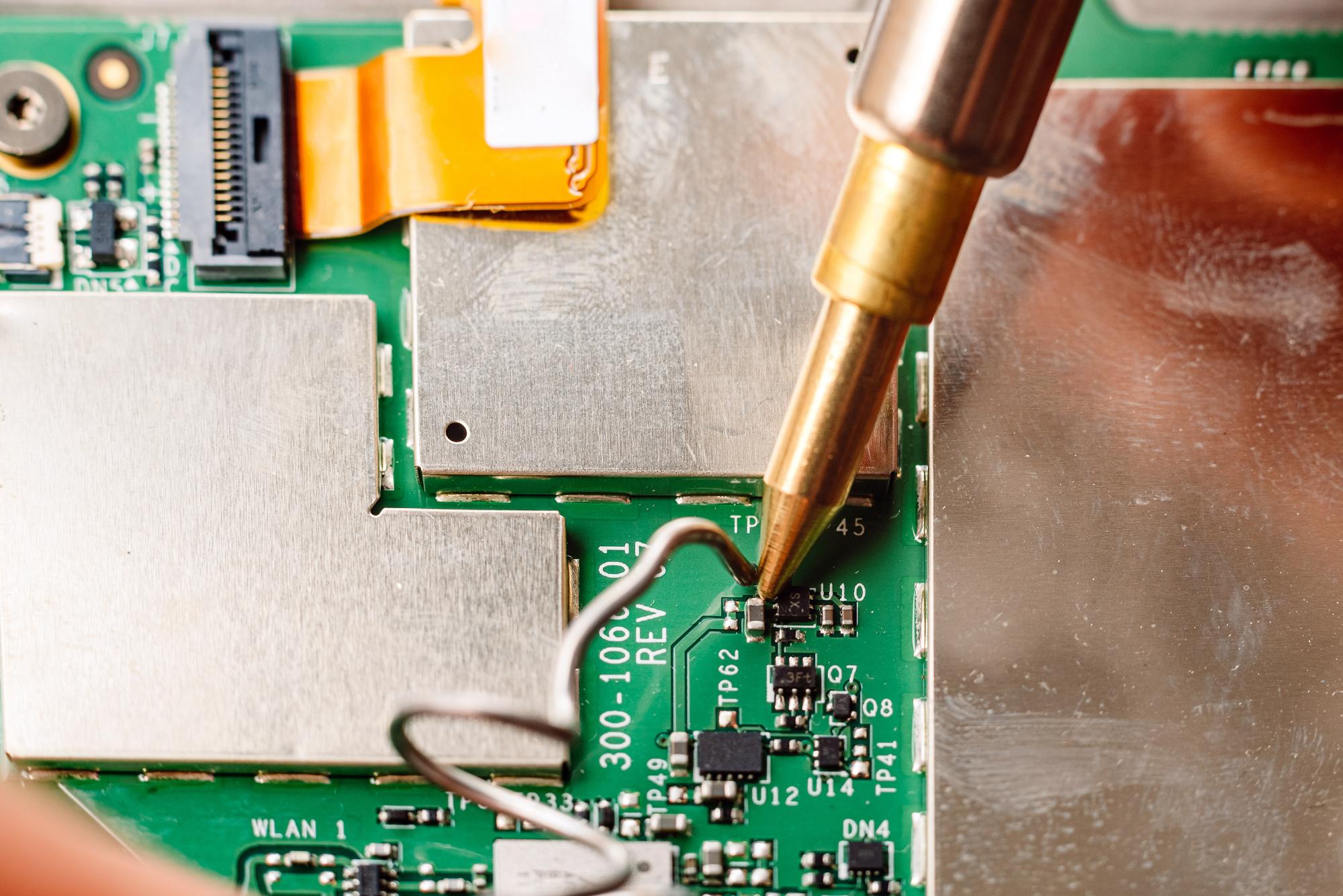

Pęknięcia połączeń lutowniczych to problem, z którym prędzej czy później spotyka się każdy serwis zajmujący się naprawą telefonów i płyt głównych. Objawy bywają trudne do jednoznacznego zdiagnozowania, bo usterka często ma charakter losowy i zależny od temperatury lub naprężeń mechanicznych. W praktyce bardzo często winne są mikropęknięcia w spoiwie, szczególnie pod układami BGA.

Czym są pęknięcia połączeń lutowniczych

Pęknięcie połączenia lutowniczego to przerwanie ciągłości elektrycznej pomiędzy wyprowadzeniem elementu a polem lutowniczym na PCB. W urządzeniach mobilnych najczęściej dotyczy to połączeń wykonanych lutem bezołowiowym, który jest twardszy i bardziej kruchy niż dawny stop SnPb.

W przypadku układów BGA problem dotyczy kulek lutowniczych, które pracują mechanicznie podczas zmian temperatury. Mikropęknięcie nie zawsze oznacza całkowite zerwanie połączenia – często jest to szczelina powodująca wzrost rezystancji lub chwilową utratę kontaktu.

Typowe objawy w telefonach i tabletach

Objawy pękniętych lutów są często niespecyficzne i mogą imitować uszkodzenie oprogramowania lub samego układu scalonego. Charakterystyczne jest to, że usterka potrafi znikać i wracać bez wyraźnej przyczyny.

• telefon nie uruchamia się lub resetuje losowo,
• brak zasięgu mimo sprawnego toru RF,
• zanik obrazu lub dotyku po lekkim wygięciu obudowy,
• urządzenie reaguje na nagrzewanie lub schładzanie,
• brak komunikacji z pamięcią, basebandem lub CPU.

W praktyce serwisowej częstym przypadkiem są telefony, które uruchamiają się tylko po dociśnięciu płyty głównej lub po nagrzaniu hot-airem, co chwilowo przywraca kontakt elektryczny.

Główne przyczyny powstawania pęknięć

Najczęstszą przyczyną jest zmęczenie materiału lutowniczego. Każde włączenie telefonu, ładowanie czy intensywna praca procesora powodują lokalne nagrzewanie płyty. Różnice rozszerzalności cieplnej pomiędzy laminatem PCB, układem scalonym i lutem prowadzą do powstawania naprężeń.

• wysoka temperatura pracy układów (CPU, PMIC, RF),
• częste cykle grzanie–chłodzenie,
• upadki i wyginanie płyty głównej,
• niskiej jakości lut bezołowiowy,
• błędy fabryczne w procesie lutowania BGA.

W urządzeniach cienkich, gdzie płyta główna jest słabo usztywniona, nawet normalne użytkowanie może powodować mikrougięcia prowadzące do pęknięć.

Pęknięcia pod układami BGA

Układy BGA są szczególnie podatne na ten typ uszkodzeń ze względu na dużą liczbę połączeń i brak elastycznych wyprowadzeń. Kulki lutownicze przenoszą zarówno sygnały, jak i zasilanie, więc pęknięcie jednej z nich może całkowicie unieruchomić urządzenie.

Najczęściej problem dotyczy procesora aplikacyjnego, pamięci RAM, NAND oraz układów zasilania. Z zewnątrz płyta wygląda poprawnie, a pomiary napięć często nie wskazują jednoznacznie miejsca usterki.

Diagnostyka w warunkach serwisowych

Diagnozowanie pęknięć lutów wymaga doświadczenia i obserwacji zachowania urządzenia. Pomocne są testy termiczne – podgrzewanie lub schładzanie konkretnego obszaru płyty oraz delikatne wyginanie PCB.

• kamera termowizyjna do obserwacji anomalii,
• spray chłodzący i hot-air do testów reakcji,
• pomiar spadków napięć pod obciążeniem,
• analiza schematów i punktów krytycznych.

W wielu przypadkach potwierdzenie diagnozy następuje dopiero po zdjęciu układu i ocenie kulek pod mikroskopem.

Dlaczego reflow nie rozwiązuje problemu

Krótkotrwałe podgrzanie układu często przywraca działanie telefonu, ale nie usuwa przyczyny. Reflow powoduje jedynie chwilowe sklejenie pękniętego lutu. Po kilku dniach lub tygodniach problem wraca, często w gorszej formie.

Trwałym rozwiązaniem jest reballing lub wymiana układu, z zachowaniem prawidłowego profilu temperaturowego i kontroli jakości połączeń. Tylko wtedy można mówić o naprawie, a nie o doraźnym przywróceniu funkcji.
