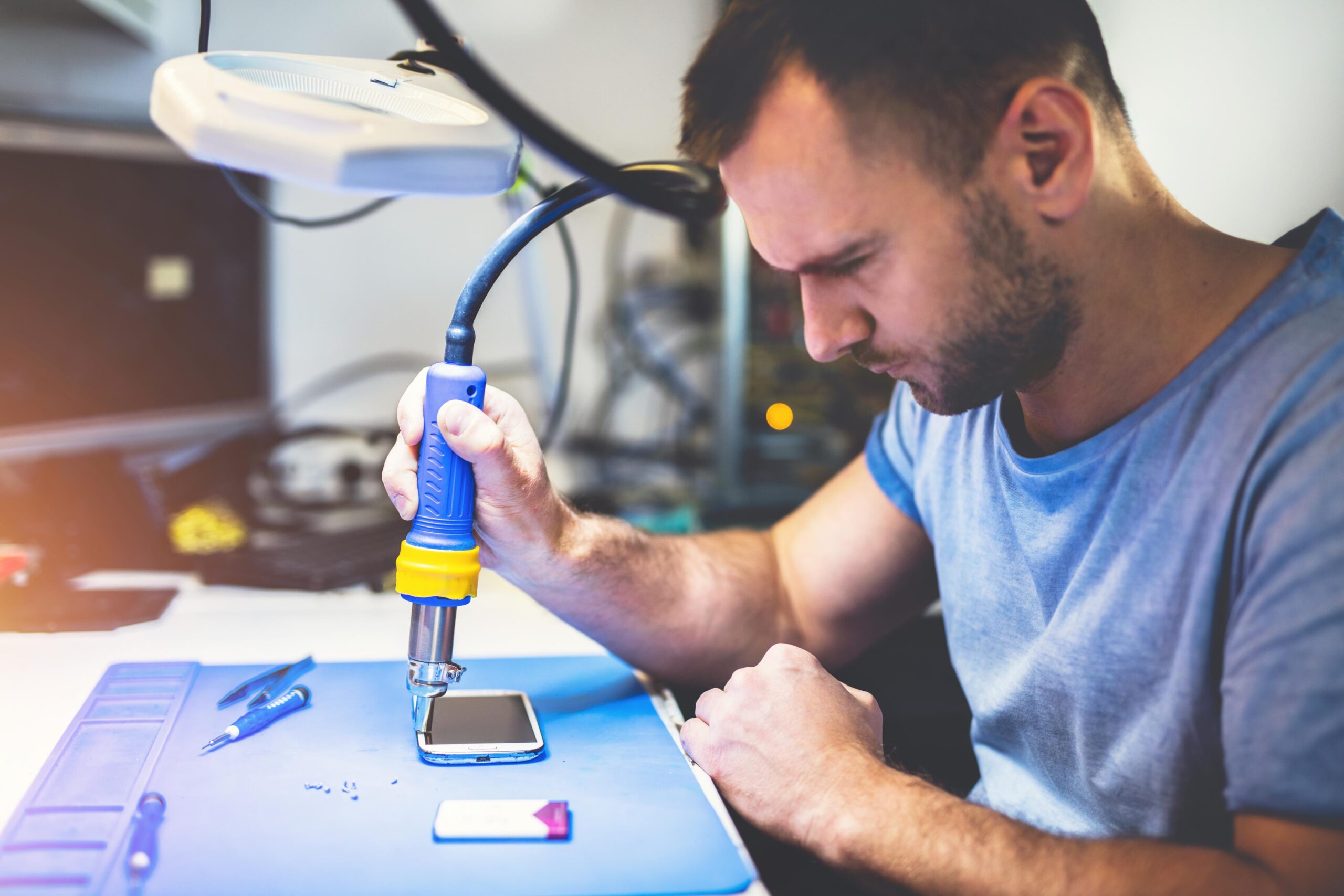

Mikrolutowanie w smartfonach i laptopach – różnice

Mikrolutowanie to precyzyjna praca na płytach głównych, gdzie margines błędu liczony jest w dziesiątych częściach milimetra. Choć narzędzia często są podobne, różnice między mikrolutowaniem smartfonów i laptopów są istotne i wynikają z konstrukcji urządzeń, gęstości upakowania elementów oraz sposobu zarządzania ciepłem. Poniżej opisuję te różnice z perspektywy serwisowej, bez teorii oderwanej od praktyki.

Skala i gęstość elementów

Najbardziej oczywista różnica to rozmiar płyty i zagęszczenie komponentów. W smartfonach praktycznie cała płyta główna to układy BGA, często w układzie kanapkowym (sandwich), z minimalnymi odstępami między padami. Praca odbywa się pod mikroskopem niemal bez przerwy.

W laptopach płyty są większe, a elementy bardziej zróżnicowane. Oprócz BGA występują klasyczne układy QFN, SOIC czy większe MOSFET-y w sekcjach zasilania. Gęstość jest mniejsza, co daje większą tolerancję na ruch ręki, ale nie oznacza mniejszej odpowiedzialności.

• Smartfony: bardzo małe pady, wysoka integracja, często kilka warstw BGA.
• Laptopy: większe pola lutownicze, więcej miejsca na operowanie grotami i dyszami.

Zarządzanie temperaturą i ryzyko uszkodzeń

W smartfonach problemem jest szybkie przegrzewanie się laminatu i sąsiednich układów. Płyty są cienkie, często wielowarstwowe i wrażliwe na długotrwałe grzanie. Przy reballingu lub podnoszeniu układu pamięci bardzo łatwo o odklejenie padów lub mikropęknięcia ścieżek.

Laptopy lepiej znoszą ciepło, ale za to mają duże masy miedzi, zwłaszcza w okolicach CPU i GPU. W praktyce oznacza to konieczność dłuższego grzania i lepszego przygotowania płyty od spodu. Niedogrzany BGA w laptopie to jeden z najczęstszych powodów nieudanych napraw.

• Smartfony: krótkie czasy grzania, niskie tolerancje błędu.
• Laptopy: większe zapotrzebowanie na energię cieplną, ryzyko przegrzania innych stref.

Dostęp do punktów pomiarowych i diagnostyka

Mikrolutowanie nie zaczyna się od hot-aira, tylko od diagnozy. W smartfonach dostęp do punktów testowych bywa ograniczony, a dokumentacja serwisowa rzadko jest kompletna. Często trzeba bazować na doświadczeniu, schematach zbliżonych modeli lub własnych pomiarach porównawczych.

W laptopach sytuacja jest bardziej przewidywalna. Schematy i boardviewy są częściej dostępne, a punkty pomiarowe większe i czytelniej opisane. Ułatwia to lokalizację zwarć w liniach zasilania czy uszkodzonych kontrolerów.

W praktyce oznacza to, że w smartfonach więcej napraw to praca „na wyczucie”, a w laptopach – analiza logiczna oparta o dokumentację.

Typowe naprawy i zakres prac

Zakres mikrolutowania w smartfonach najczęściej obejmuje wymianę układów ładowania, basebandu, audio lub naprawy po zalaniu. Bardzo częste są też prace przy liniach USB i zasilania, gdzie uszkodzenia są punktowe, ale trudne technicznie.

W laptopach dominują naprawy sekcji zasilania, wymiany gniazd, kontrolerów EC oraz reballing GPU lub PCH. Prace są większe objętościowo, ale rzadziej wymagają ekstremalnej precyzji znanej ze smartfonów.

• Smartfony: układy BGA o bardzo drobnym rastrze, naprawy po upadkach i zalaniach.
• Laptopy: sekcje zasilania, BGA o dużej powierzchni, gniazda i kontrolery.

Narzędzia i stanowisko pracy

Choć stacje hot-air i lutownice są podobne, konfiguracja stanowiska różni się w zależności od urządzenia. Przy smartfonach kluczowy jest mikroskop o dużym powiększeniu, precyzyjna regulacja przepływu powietrza i cienkie groty. Każdy nadmiar ciepła lub powietrza może przesunąć element.

Laptopy wymagają mocniejszych preheaterów i dysz o większej średnicy. Mniejszy nacisk kładzie się na powiększenie, a większy na stabilność temperatury i równomierne grzanie całej płyty.

Doświadczenie i krzywa nauki

Z punktu widzenia serwisanta mikrolutowanie smartfonów jest trudniejsze na starcie. Błędy są mniej wybaczalne, a jedna pomyłka może zakończyć się nieodwracalnym uszkodzeniem płyty. Laptopy pozwalają szybciej zrozumieć zależności zasilania i logiki, ale wymagają dobrej znajomości schematów.

Oba obszary się uzupełniają. Doświadczenie ze smartfonów uczy precyzji, a z laptopów – analitycznego podejścia do naprawy. W praktyce najlepsze efekty daje praca w obu środowiskach równolegle.
