Jak działa mikrolutowanie płyt głównych?

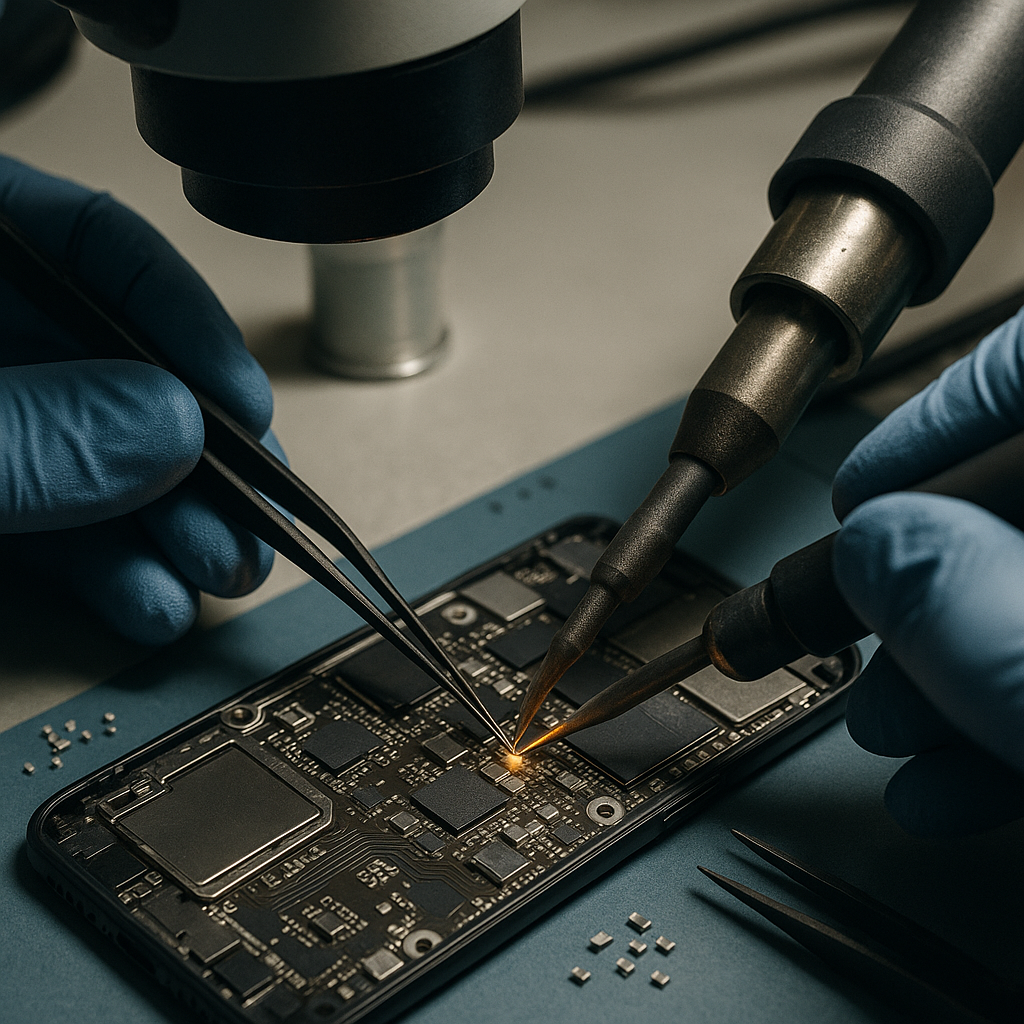

Mikrolutowanie jest techniką naprawy elektronicznej, która pozwala przywrócić sprawność płyty głównej bez wymiany całego modułu. Serwisant pracuje na elementach o bardzo małych wymiarach: padach, przelotkach, ścieżkach, kondensatorach, rezystorach, cewkach, złączach oraz układach scalonych w obudowach BGA i QFN. W praktyce oznacza to konieczność kontrolowania temperatury, ilości topnika, nacisku grota i czasu oddziaływania ciepła. Mikrolutowanie nie polega więc wyłącznie na przyłożeniu lutownicy do uszkodzonego miejsca. Jest połączeniem diagnostyki, precyzyjnej obróbki mechanicznej, pracy pod mikroskopem i świadomego zarządzania energią cieplną.

W tym artykule wyjaśniam, jak działa mikrolutowanie w naprawie płyt głównych smartfonów, tabletów, laptopów i innych urządzeń elektronicznych. Dowiesz się, jak rozpoznać rodzaj uszkodzenia, dlaczego pomiary poprzedzają lutowanie, jakie narzędzia są rzeczywiście potrzebne oraz jak wygląda naprawa zerwanej ścieżki, wymiana małego komponentu i przygotowanie pól pod układ BGA. Pokażę również, jak weryfikować rezultat i których błędów unikać, aby nie pogłębić uszkodzenia. Warto pamiętać, że prawidłowo wykonane mikrolutowanie zaczyna się od odpowiedzi na pytanie, co dokładnie jest niesprawne, a nie od podgrzewania płyty.

Czym jest mikrolutowanie i kiedy się je stosuje?

Definicja i zakres techniki

Mikrolutowanie to precyzyjne łączenie, naprawianie lub wymienianie miniaturowych elementów elektronicznych na płytce drukowanej. W odróżnieniu od tradycyjnego lutowania, gdzie operator często pracuje gołym okiem i używa większych pól lutowniczych, tutaj podstawowym narzędziem obserwacyjnym jest mikroskop albo dobrej klasy kamera inspekcyjna. Serwisant może odtworzyć pojedynczą ścieżkę, przylutować przewód kynar do mikroskopijnego punktu, wymienić filtr, bezpiecznik, cewkę lub układ scalony, a także naprawić wyrwany pad. Celem nie jest estetyczne pokrycie miejsca cyną, lecz odtworzenie połączenia elektrycznego i mechanicznej stabilności elementu.

Zakres mikrolutowania obejmuje zarówno pracę grotem, jak i lutowanie gorącym powietrzem, podgrzewaczem, narzędziami do reworku BGA oraz czasem laserem. Dobór techniki zależy od konstrukcji płyty i rodzaju problemu. Pojedynczy rezystor można zwykle wymienić grotem o małej końcówce, natomiast układ BGA wymaga równomiernego profilu cieplnego, właściwego topnika i kontroli położenia komponentu. W przypadku wielowarstwowej płyty głównej trzeba dodatkowo uwzględnić rozpraszanie ciepła przez masę, ryzyko odklejenia laminatu oraz możliwość uszkodzenia sąsiednich elementów.

Jakie uszkodzenia można naprawić?

Mikrolutowanie stosuje się przede wszystkim wtedy, gdy uszkodzenie ma charakter lokalny, a reszta płyty pozostaje technicznie sprawna. Typowym przykładem jest brak ładowania spowodowany przerwą w obwodzie, wyrwane złącze USB, uszkodzony filtr sygnałowy, zwarcie przy kondensatorze albo przerwana ścieżka po zalaniu i korozji. Technik może usunąć skorodowany fragment, odtworzyć połączenie cienkim przewodem i zabezpieczyć naprawę maską lutowniczą lub klejem przeznaczonym do elektroniki. W wielu przypadkach taka naprawa jest szybsza i tańsza niż wymiana całej płyty.

Możliwe jest także naprawianie pól pod układami scalonymi, wymiana gniazd, przywracanie połączeń do anten, naprawa sekcji zasilania i wymiana uszkodzonych układów BGA. Nie każde uszkodzenie nadaje się jednak do naprawy. Jeżeli laminat został zwęglony, wewnętrzne warstwy są przerwane na dużym obszarze albo procesor ma uszkodzoną strukturę krzemową, lutowanie nie rozwiąże problemu. Przed podjęciem pracy należy ustalić granice naprawy i poinformować klienta, że powodzenie zależy także od stanu mechanicznego oraz historii urządzenia.

Mikrolutowanie a wymiana całej płyty

Naprawa płyty głównej przez mikrolutowanie ma sens wtedy, gdy koszt i dostępność komponentów są korzystniejsze niż wymiana kompletnego modułu. Dotyczy to zwłaszcza urządzeń z przypisanymi do płyty danymi użytkownika, modułami bezpieczeństwa lub sparowanymi podzespołami. Wymiana płyty może przywrócić działanie telefonu, ale często oznacza utratę danych, zmianę numeru seryjnego lub problem z funkcjami biometrycznymi. Mikrolutowanie pozwala zachować oryginalny układ pamięci i większość podzespołów, dlatego bywa jedyną rozsądną metodą ratowania urządzenia.

Przykładowo telefon po upadku może nie uruchamiać się, ponieważ pękła ścieżka zasilająca w pobliżu złącza baterii. Wymiana całej płyty rozwiązałaby objaw, lecz nie naprawiłaby oryginalnego modułu z danymi. Po zdjęciu osłony, oczyszczeniu obszaru i wykonaniu pomiarów serwisant może odtworzyć połączenie przewodem o odpowiedniej średnicy. Warto przy tym korzystać z zasad opisanych w materiale najlepsze praktyki w mikrolutowaniu, ponieważ poprawne przygotowanie powierzchni ma równie duże znaczenie jak samo lutowanie.

Wskazówka praktyczna: przed rozpoczęciem pracy zapisz objawy, pobór prądu, wyniki pomiarów i stan wizualny płyty. Dokumentacja pozwala porównać rezultat po naprawie oraz ogranicza ryzyko wymiany sprawnych elementów. Jeżeli nie masz pewności, czy problem dotyczy połączenia, komponentu czy układu scalonego, najpierw wykonaj diagnostykę, a dopiero później wybierz metodę reworku.

Diagnostyka płyty głównej przed lutowaniem

Oględziny i zebranie informacji

Diagnostyka rozpoczyna się od zebrania informacji o historii urządzenia. Należy ustalić, czy problem pojawił się po upadku, zalaniu, wymianie baterii, nieudanej naprawie lub aktualizacji oprogramowania. Istotne są także objawy: brak reakcji na ładowarkę, resetowanie, nadmierne nagrzewanie, brak obrazu, niedziałający aparat, problemy z siecią albo niestabilne uruchamianie. Te dane kierują dalszymi pomiarami. Sam fakt, że urządzenie nie włącza się, nie wskazuje jeszcze konkretnego winowajcy, ponieważ podobny objaw może powodować bateria, przycisk, zwarcie, uszkodzenie pamięci lub przerwa w głównej gałęzi zasilania.

Po demontażu płytę należy obejrzeć pod mikroskopem przy umiarkowanym powiększeniu. Szukamy pęknięć, brakujących elementów, śladów korozji, nadtopionej soldermaski, przesuniętych układów, wygiętych ekranów i pozostałości po wcześniejszym lutowaniu. Dobrą praktyką jest wykonywanie zdjęć przed rozpoczęciem pracy. W przypadku zalania trzeba sprawdzić nie tylko widoczne miejsca, ale też obszary pod osłonami EMI, przy złączach i w pobliżu układów o małym rastrze. Pomocne procedury opisano w artykule techniki diagnostyki mikroelektronicznej.

Pomiary napięć, rezystancji i zwarć

Multimetr w trybie pomiaru rezystancji lub testu diody pomaga określić, czy dana linia zasilająca ma prawidłowe parametry. Pomiar wykonuje się względem masy, najlepiej na wyłączonej płycie i po odłączeniu baterii. Bardzo niska rezystancja nie zawsze oznacza zwarcie, ponieważ niektóre linie zasilające procesor lub pamięć mają naturalnie małą impedancję. Wynik trzeba porównać ze schematem, boardview, dokumentacją serwisową albo pomiarem sprawnej płyty tego samego modelu. Bez kontekstu liczba wyświetlona na mierniku może prowadzić do błędnej decyzji.

Jeżeli podejrzewasz zwarcie, zasilacz laboratoryjny pozwala obserwować pobór prądu i reakcję urządzenia na podawane napięcie. Należy zaczynać od wartości zgodnych z daną gałęzią, stosować ograniczenie prądowe i kontrolować temperaturę. Lokalizację zwarcia można wspomóc kamerą termowizyjną, alkoholem izopropylowym albo specjalnym preparatem chłodzącym. Element, który nagrzewa się jako pierwszy, nie zawsze jest uszkodzony; może jedynie znajdować się na tej samej linii co właściwy winowajca. Dlatego po identyfikacji podejrzanego komponentu trzeba go odłączyć lub wylutować i ponownie wykonać pomiar.

Diagnoza ścieżki, pada i układu

Przerwana ścieżka wymaga sprawdzenia ciągłości między punktem początkowym i końcowym. Pomiar należy wykonać na odsłoniętej miedzi albo na elementach, które są bezpośrednio połączone z daną linią. W przypadku wyrwanego pada trzeba ustalić, dokąd prowadził: do sąsiedniego komponentu, przelotki, wewnętrznej warstwy czy masy. Dopiero wtedy można zdecydować, czy wystarczy odbudowa powierzchni, czy potrzebny będzie przewód prowadzony do alternatywnego punktu. Błędne podłączenie przewodu może spowodować zwarcie i uszkodzić układ zasilany z tej linii.

Przy podejrzeniu uszkodzenia układu scalonego należy najpierw wykluczyć elementy zewnętrzne: kondensatory, rezystory, cewki, filtry i połączenia pod układem. Samo podgrzanie BGA często chwilowo zmienia objaw, ale nie stanowi dowodu, że reflow był właściwą naprawą. Warto przeczytać także o tym, jak rozpoznać uszkodzenie układu scalonego, ponieważ rozróżnienie problemu z lutem od awarii struktury układu decyduje o dalszym postępowaniu.

Wskazówka praktyczna: nie rozpoczynaj lutowania tylko dlatego, że płyta wygląda na uszkodzoną. Zapisz punkt pomiarowy, wartość, warunki testu i użyte napięcie. Dla początkujących szczególnie ważne jest oddzielenie diagnozy od naprawy: najpierw potwierdź hipotezę, potem ingeruj w płytę. Takie podejście zmniejsza liczbę niepotrzebnie wymienianych elementów i ułatwia znalezienie błędu, jeśli urządzenie po pracy nadal nie działa.

Narzędzia, materiały i przygotowanie stanowiska

Mikroskop, lutownica i gorące powietrze

Podstawą stanowiska do mikrolutowania jest stabilny mikroskop z odpowiednią odległością roboczą i oświetleniem bez ostrych refleksów. Powiększenie powinno pozwalać widzieć krawędzie padów, zwilżanie spoiwa i stan soldermaski, ale zbyt duże powiększenie utrudnia orientację oraz prowadzenie narzędzia. Wielu techników korzysta z mikroskopów stereoskopowych, ponieważ dają naturalne poczucie głębi. Kamery HDMI lub systemy cyfrowe mogą być wygodne przy dokumentowaniu pracy, lecz trzeba sprawdzić opóźnienie obrazu i ergonomię.

Lutownica powinna mieć stabilizację temperatury, szybkie odzyskiwanie ciepła i wybór cienkich grotów. Do małych komponentów przydatne są groty stożkowe, typu hoof albo mini-fala, natomiast bardzo cienki grot nie zawsze jest najlepszy, ponieważ ma małą pojemność cieplną i łatwo traci temperaturę. Stacja hot-air musi umożliwiać regulację temperatury oraz przepływu powietrza. Za duży nadmuch może przesunąć sąsiednie elementy, a za mały spowoduje długie grzanie. W artykule narzędzia niezbędne do mikrolutowania znajdziesz szersze omówienie wyposażenia.

Topniki, spoiwa i przewody naprawcze

Topnik ułatwia zwilżanie powierzchni i ogranicza powstawanie tlenków podczas podgrzewania. Powinien być dobrany do rodzaju pracy i późniejszego czyszczenia. Nadmiar topnika nie poprawia automatycznie jakości połączenia, ponieważ może utrudnić obserwację, zabrudzić okolice i pozostawić aktywne resztki. Do pracy z małymi elementami stosuje się często cynę o małej średnicy, a do napraw padów także cynę niskotopliwą, która pomaga ograniczyć temperaturę. Trzeba jednak pamiętać, że różne spoiwa mają odmienne właściwości mechaniczne i nie powinny być mieszane bez potrzeby.

Przewód naprawczy, nazywany często kynarem, dobiera się do prądu i charakteru sygnału. Do delikatnych linii sygnałowych wystarczy bardzo cienki przewód, ale w obwodach zasilania należy zastosować większy przekrój lub szeroką taśmę miedzianą. Odtwarzając ścieżkę, trzeba zapewnić jej odporność na wyrwanie. Samo przylutowanie drutu do małego fragmentu miedzi może nie wystarczyć, dlatego przewód prowadzi się możliwie krótko, przykleja w kilku punktach i zabezpiecza materiałem, który nie przewodzi prądu oraz nie reaguje z laminatem.

Ochrona płyty i organizacja pracy

Przed lutowaniem płytę należy unieruchomić na macie odpornej na temperaturę. Antystatyczna organizacja stanowiska chroni komponenty wrażliwe na wyładowania, a dobre oświetlenie ułatwia ocenę powierzchni. W pobliżu nie powinny znajdować się luźne metalowe przedmioty, które mogą spaść na płytę. Przy pracy z gorącym powietrzem warto osłonić sąsiednie złącza, plastikowe elementy i układy, używając folii kaptonowej lub odpowiednich ekranów. Osłona nie może jednak blokować odpływu ciepła w sposób prowadzący do przegrzania naprawianego miejsca.

Przykładem błędu organizacyjnego jest naprawa płyty trzymanej w ręku. Technik nie kontroluje wtedy kąta pracy, łatwo przesuwa elementy i może dotknąć grotem sąsiedniej linii. Lepszym rozwiązaniem jest uchwyt, który stabilizuje laminat, ale nie zasłania obszaru naprawy. Wszystkie komponenty należy odkładać w opisane miejsce, a zdjęcia robić przed i po każdym ważnym etapie. Wskazówka jest prosta: zanim włączysz stację, przygotuj grot, topnik, plecionkę, alkohol do czyszczenia, przewód naprawczy i plan punktów pomiarowych.

Wskazówka praktyczna: nie zwiększaj temperatury tylko po to, aby szybciej stopić spoiwo. Jeżeli lut nie płynie, przyczyną może być utleniona powierzchnia, brak topnika, niewłaściwy grot albo zbyt duży odbiór ciepła przez płytę. Najpierw popraw warunki kontaktu i zwiększaj energię stopniowo. Krótsze, kontrolowane grzanie jest zwykle bezpieczniejsze niż długie podgrzewanie ustawione na bardzo wysoką temperaturę.

Jak przebiega naprawa mikrolutownicza?

Przygotowanie uszkodzonego miejsca

Naprawę rozpoczyna się od oczyszczenia obszaru z kurzu, starego topnika, resztek kleju i korozji. W przypadku uszkodzonego pada trzeba delikatnie usunąć luźne fragmenty laminatu oraz odsłonić zdrową miedź, ale bez nadmiernego skrobania. Celem jest uzyskanie powierzchni, do której można bezpiecznie przylutować nowy element albo przewód. Zbyt głębokie frezowanie może przerwać kolejną warstwę lub zmniejszyć mechaniczną wytrzymałość płytki. Po przygotowaniu miejsce należy odtłuścić i sprawdzić pod mikroskopem.

Jeśli naprawiana jest ścieżka, serwisant identyfikuje jej początek i koniec, a następnie dobiera sposób odtworzenia. W prostym obwodzie można położyć cienki przewód równolegle do brakującego fragmentu. W innym przypadku konieczne jest wykorzystanie przelotki albo punktu testowego znajdującego się dalej na tej samej linii. Przygotowanie obejmuje także usunięcie starego spoiwa plecionką, wyrównanie pola i naniesienie niewielkiej ilości topnika. Dobrze przygotowane miejsce wymaga mniejszej ilości ciepła i daje bardziej przewidywalny rezultat.

Wymiana małego komponentu

Wymiana rezystora, kondensatora lub cewki zaczyna się od potwierdzenia wartości i orientacji elementu. W wielu obudowach kierunek montażu nie ma znaczenia, ale diody, układy zabezpieczające i niektóre filtry mają określoną polaryzację lub kolejność wyprowadzeń. Przed demontażem warto sfotografować komponent i sprawdzić oznaczenia na schemacie. Przy podgrzewaniu gorącym powietrzem należy zabezpieczyć sąsiednie elementy oraz dobrać przepływ tak, aby nie zdmuchnąć małych części.

Po zdjęciu starego komponentu pola wyrównuje się grotem z odrobiną świeżego spoiwa. Nowy element można ustawić pęsetą, lekko przytrzymać jedną stronę, a następnie przylutować drugą. Połączenia powinny być błyszczące lub mieć wygląd właściwy dla użytego stopu, bez mostków i nadmiaru cyny. Przykładowo przy wymianie kondensatora na linii zasilania nie wystarczy sprawdzić, czy element fizycznie się trzyma. Trzeba jeszcze zmierzyć rezystancję do masy i upewnić się, że nie powstało zwarcie pod komponentem.

Naprawa ścieżki i praca z BGA

Odtwarzanie ścieżki polega na wykonaniu połączenia o odpowiedniej długości, przekroju i izolacji. Jeden koniec przewodu lutuje się do odsłoniętej miedzi lub punktu alternatywnego, drugi do miejsca docelowego. Przewód nie powinien przebiegać przez ruchome elementy, krawędzie ekranów ani miejsca, które będą naciskane podczas składania urządzenia. Po pomiarze ciągłości można zabezpieczyć go maską UV, klejem elektroniki albo innym materiałem przeznaczonym do pracy z laminatem. Zabezpieczenie wykonuje się dopiero po potwierdzeniu, że połączenie jest elektrycznie prawidłowe.

Praca z BGA wymaga większej kontroli procesu. Układ jest podgrzewany według profilu, który obejmuje nagrzewanie wstępne, fazę aktywacji topnika, rozpływ spoiwa i kontrolowane chłodzenie. Temperatura ustawiona na stacji nie jest równa temperaturze powierzchni wszystkich kulek, dlatego warto korzystać z termopary i obserwować zachowanie układu. Reballing może być właściwy, gdy problem dotyczy połączeń, lecz nie naprawi uszkodzonego rdzenia. Różnicę między tymi działaniami dobrze wyjaśnia artykuł reballing a wymiana układu BGA.

Wskazówka praktyczna: każdą naprawę wykonuj od najmniejszej możliwej ingerencji. Jeżeli problem rozwiązuje wymiana jednego kondensatora, nie podgrzewaj sąsiedniego układu. Jeśli wystarczy przewód do punktu testowego, nie odsłaniaj dużego fragmentu ścieżki. Minimalizacja obszaru pracy ogranicza ryzyko uszkodzenia laminatu, skraca czas nagrzewania i ułatwia późniejszą kontrolę jakości.

Kontrola jakości, testy i najczęstsze błędy

Kontrola wizualna i elektryczna

Po zakończeniu lutowania należy usunąć pozostałości topnika i obejrzeć miejsce pod mikroskopem. Sprawdza się, czy nie ma mostków między padami, pękniętych połączeń, przesuniętych komponentów, nadmiaru cyny oraz uszkodzeń soldermaski. Warto obserwować także elementy znajdujące się w pobliżu, ponieważ gorące powietrze mogło zmienić ich położenie. Czyszczenie nie jest wyłącznie zabiegiem estetycznym. Resztki aktywnego topnika mogą wpływać na rezystancję powierzchniową, przyspieszać korozję i utrudniać kolejne pomiary.

Kontrola elektryczna powinna obejmować ciągłość naprawionej ścieżki, brak zwarcia do masy oraz wartości napięć w kluczowych punktach. Jeżeli wymieniono komponent w sekcji zasilania, uruchomienie płyty wykonuje się najpierw z ograniczeniem prądowym. Po podłączeniu baterii należy obserwować pobór, temperaturę i stabilność napięcia. W przypadku naprawy toru sygnałowego test trzeba przeprowadzić na poziomie funkcji urządzenia: sprawdzić ładowanie, obraz, dźwięk, sieć, Wi-Fi, aparat lub inne podzespoły powiązane z naprawianą linią.

Testy po złożeniu urządzenia

Test na otwartej płycie nie zawsze wystarcza. Niektóre usterki ujawniają się dopiero po zamontowaniu modułu w obudowie, podłączeniu wszystkich taśm i przyłożeniu ekranów. Naprawiony przewód może zostać naprężony podczas składania, a źle ułożony element może zostać dociśnięty przez osłonę. Dlatego urządzenie powinno przejść test podstawowych funkcji przed ostatecznym zamknięciem, a następnie ponowny test po złożeniu. W serwisie warto korzystać z ustalonego formularza, aby nie pominąć pozornie drugorzędnej funkcji.

Przykładowo po naprawie obwodu ładowania telefon powinien zostać sprawdzony z różnymi przewodami i ładowarkami, a także pod kątem poboru prądu oraz temperatury złącza. Po naprawie toru obrazu trzeba zweryfikować podświetlenie, dotyk, jasność i stabilność obrazu przy poruszaniu taśmą. Jeżeli problem występuje tylko po rozgrzaniu urządzenia, należy wykonać test temperaturowy i ponownie przeanalizować połączenia. Wynik pozytywny to nie tylko jednorazowe uruchomienie, ale powtarzalna praca w warunkach zbliżonych do użytkowania.

Błędy powodujące nieudaną naprawę

Jednym z najczęstszych błędów jest lutowanie bez potwierdzonej diagnozy. Technik widzi korozję i wymienia kilka elementów, choć faktyczna przerwa znajduje się w innym miejscu. Kolejny problem to nadmierna temperatura, która może odkleić pad, rozwarstwić laminat albo uszkodzić plastikowe złącze. Ryzykowne jest również stosowanie zbyt dużego przepływu powietrza, zwłaszcza przy małych komponentach. Element może przesunąć się o ułamek milimetra, a pod mikroskopem wyglądać pozornie poprawnie, mimo że połączenie nie jest pewne.

Błędy wynikają także z nieprawidłowego doboru przewodu, braku zabezpieczenia naprawy i niewyczyszczenia topnika. W przypadku BGA częstą pomyłką jest wielokrotne podgrzewanie układu bez ustalenia, czy problem dotyczy kulek, padów, warstw płyty czy samego chipu. Każdy kolejny cykl cieplny zwiększa ryzyko. Jeśli po pierwszej próbie objaw się nie zmienił, trzeba wrócić do pomiarów, a nie automatycznie podnosić temperaturę.

Wskazówka praktyczna: prowadź dokumentację fotograficzną i zapisuj parametry stacji. Zanotuj temperaturę, przepływ powietrza, rodzaj topnika, użyte spoiwo oraz czas pracy. Taki dziennik pozwala odtworzyć udaną metodę i wykryć przyczynę niepowodzenia. Gdy naprawa się nie uda, nie ukrywaj problemu pod kolejną warstwą cyny. Oczyść obszar, sprawdź ciągłość, wykonaj pomiary względem masy i oceń, czy pad lub laminat nadal nadaje się do dalszej pracy.

FAQ: pytania o mikrolutowanie

Czy mikrolutowanie może naprawić każdą płytę główną?

Nie. Mikrolutowanie naprawia konkretne połączenia i komponenty, ale nie przywróci sprawności płycie, której laminat jest rozlegle zwęglony, a wewnętrzne warstwy zostały trwale uszkodzone. Nie naprawi również procesora, pamięci lub kontrolera z uszkodzoną strukturą krzemową. Możliwość wykonania naprawy zależy od dostępu do punktów połączeń, stanu pól lutowniczych, dostępności części oraz informacji potrzebnych do diagnostyki. W praktyce serwisant powinien najpierw określić zakres uszkodzenia, wykonać pomiary i oszacować ryzyko. Dopiero wtedy można uczciwie ocenić, czy mikrolutowanie ma sens ekonomiczny i techniczny.

Jaką temperaturę ustawić podczas mikrolutowania?

Nie istnieje jedna temperatura odpowiednia dla każdej naprawy. Ustawienie zależy od rodzaju spoiwa, masy cieplnej płyty, narzędzia, wielkości elementu i zastosowanego topnika. W przypadku lutownicy temperatura grota powinna zapewniać szybkie wykonanie połączenia, ale nie może długo oddziaływać na pad. Przy hot-air znaczenie ma również przepływ powietrza i podgrzewanie płyty od spodu. Najbezpieczniej korzystać z parametrów producenta spoiwa, termopary i obserwacji rozpływu. Jeżeli lut nie topi się prawidłowo, najpierw popraw topnik oraz kontakt grota, zamiast bezrefleksyjnie zwiększać temperaturę.

Czy można rozpocząć naukę mikrolutowania od płyty telefonu klienta?

To bardzo ryzykowne podejście. Płyty telefonów mają małe pady, wielowarstwową konstrukcję i komponenty, których uszkodzenie może zwiększyć koszt naprawy. Początkujący powinien ćwiczyć na złomowych płytach, prostych elementach przewlekanych, większych komponentach SMD i odtwarzaniu przerwanych ścieżek. Dopiero po opanowaniu dozowania topnika, prowadzenia grota, pracy pod mikroskopem i kontroli temperatury można przejść do wartościowych urządzeń. Pomocny jest także praktyczny materiał jak nauczyć się mikrolutowania, który porządkuje etapy zdobywania umiejętności.

Po czym poznać, że połączenie lutowane jest prawidłowe?

Prawidłowe połączenie powinno mieć odpowiedni kształt, dobre zwilżenie pola i wyprowadzenia oraz brak mostków. Nie powinno być porowate, popękane ani nadmiernie obciążone mechanicznie. Sama ocena wizualna nie wystarcza, dlatego trzeba wykonać pomiar ciągłości i sprawdzić brak zwarcia. W przypadku linii zasilania należy potwierdzić właściwe napięcia oraz pobór prądu, a w przypadku toru sygnałowego wykonać test funkcjonalny. Połączenie, które wygląda dobrze, ale przerywa pod lekkim naciskiem lub podczas nagrzewania, nie jest naprawione prawidłowo i wymaga ponownej analizy.

Czy reflow układu BGA jest tym samym co mikrolutowanie?

Reflow jest jedną z metod pracy z układami BGA, natomiast mikrolutowanie to szersza dziedzina obejmująca wiele rodzajów napraw. Reflow polega na ponownym stopieniu istniejącego spoiwa pod układem według kontrolowanego profilu cieplnego. Nie usuwa uszkodzeń struktury układu ani nie zawsze przywraca połączenia, jeśli kule są pęknięte, pad jest oderwany lub problem leży w laminacie. Reballing obejmuje usunięcie starych kulek i nałożenie nowych, a wymiana układu polega na zamontowaniu innego komponentu. Wybór metody powinien wynikać z diagnozy, a nie z samego objawu braku uruchamiania.

Źródła

• IPC Standards – standardy dotyczące montażu i napraw elektroniki
• Kester – informacje techniczne o topnikach i lutowaniu
• Chemtronics – materiały do naprawy obwodów drukowanych
• NASA – wymagania dotyczące połączeń lutowanych

Podsumowanie i najważniejsze wnioski

Mikrolutowanie w naprawie płyt głównych działa poprzez precyzyjne odtworzenie połączeń elektrycznych albo wymianę uszkodzonych elementów przy kontrolowanym użyciu ciepła. Technika pozwala naprawiać zerwane ścieżki, wyrwane pady, uszkodzone złącza, komponenty SMD i wybrane problemy z układami BGA. Jej skuteczność zależy jednak przede wszystkim od prawidłowej diagnozy. Bez pomiarów łatwo pomylić zwarcie z naturalnie niską rezystancją, uszkodzony układ z problemem lutowania albo przerwę w ścieżce z awarią zasilacza.

Najważniejsza zasada brzmi: najpierw diagnozuj, potem lutuj. Mikroskop, multimetr, zasilacz laboratoryjny, dobre oświetlenie i stabilne stanowisko są równie ważne jak lutownica i hot-air. Należy ograniczać obszar ingerencji, stosować właściwy topnik i spoiwo, chronić sąsiednie elementy oraz kontrolować temperaturę. Po naprawie trzeba wykonać inspekcję, pomiary i testy funkcjonalne przed oraz po złożeniu urządzenia. Takie podejście zwiększa powtarzalność pracy i ogranicza ryzyko pogłębienia usterki.

Dla osoby początkującej najlepszą drogą jest ćwiczenie na płytach przeznaczonych do nauki, stopniowe poznawanie komponentów i dokumentowanie rezultatów. Doświadczony technik również powinien unikać automatycznych schematów, szczególnie przy BGA i płytach wielowarstwowych. Każda płyta może mieć inną konstrukcję, inną masę cieplną i inne punkty testowe. Mikrolutowanie jest więc nie tylko pracą ręczną, lecz także procesem analitycznym, w którym jakość decyzji przed podgrzaniem często decyduje o powodzeniu całej naprawy.
