Układy BGA a zmiany temperatury – wpływ na żywotność

Układy BGA są dziś standardem w smartfonach, tabletach i innych urządzeniach mobilnych. Zapewniają dużą gęstość połączeń i dobre parametry elektryczne, ale mają też słaby punkt: wrażliwość na zmiany temperatury. W praktyce serwisowej to właśnie cykle nagrzewania i chłodzenia są jedną z najczęstszych przyczyn problemów z płytami głównymi.

Czym jest zmęczenie termiczne w BGA

Układ BGA (Ball Grid Array) jest lutowany do płyty głównej za pomocą setek, a czasem tysięcy kulek lutowniczych. Każda z tych kulek pracuje mechanicznie wraz z układem i laminatem PCB. Problem polega na tym, że różne materiały mają różny współczynnik rozszerzalności cieplnej (CTE).

Podczas nagrzewania układ, laminat i warstwa miedzi rozszerzają się w innym tempie. Podczas stygnięcia proces zachodzi w drugą stronę. Ten cykliczny ruch powoduje mikropęknięcia w spoiwie lutowniczym, określane jako zmęczenie termiczne.

Zakresy temperatur w realnych warunkach

W teorii urządzenia mobilne projektuje się do pracy w określonym zakresie temperatur, ale praktyka wygląda inaczej. Smartfon potrafi w krótkim czasie przejść od temperatury otoczenia do ponad 70°C w okolicach SoC.

• intensywne obciążenie CPU/GPU (gry, wideo 4K, 5G)
• szybkie ładowanie i wysoki prąd na linii zasilania
• używanie urządzenia w etui ograniczającym odprowadzanie ciepła
• niskie temperatury otoczenia zimą i nagłe nagrzewanie po włączeniu

Każdy taki cykl przybliża kulki BGA do granicy ich wytrzymałości mechanicznej. Uszkodzenie nie musi wystąpić od razu – często objawy pojawiają się po miesiącach.

Typowe objawy uszkodzeń BGA związanych z temperaturą

Z perspektywy serwisu GSM problemy termiczne BGA mają dość charakterystyczne objawy. Często są mylone z usterkami software lub zasilania.

• brak obrazu lub zawieszanie się urządzenia po nagrzaniu
• losowe restarty pod obciążeniem
• brak sieci, IMEI lub problemy z basebandem
• urządzenie działa tylko po schłodzeniu lub dociśnięciu płyty

Klasycznym sygnałem jest telefon, który działa poprawnie po „dogrzaniu” hot airem, ale usterka wraca po kilku dniach. To niemal zawsze wskazuje na pęknięte połączenia BGA.

Rodzaj spoiwa a odporność na temperaturę

Od czasu wprowadzenia lutów bezołowiowych odporność połączeń BGA na zmęczenie termiczne uległa pogorszeniu. Stopy SAC (np. SAC305) są twardsze i mniej plastyczne niż stare stopy ołowiowe.

W praktyce oznacza to:

• mniejszą tolerancję na wielokrotne cykle grzanie–chłodzenie
• większe ryzyko mikropęknięć przy krawędziach układu
• krótszą żywotność połączeń w urządzeniach intensywnie używanych

Dlatego reballing wykonany nieprawidłowym stopem lub zbyt niską jakością kulek często kończy się powrotem usterki.

Wpływ konstrukcji płyty głównej

Nie tylko sam układ BGA ma znaczenie. Konstrukcja PCB również wpływa na trwałość połączeń. Cienkie płyty wielowarstwowe, popularne w smartfonach, są bardziej podatne na wyginanie i lokalne naprężenia.

Dodatkowo:

• duże układy (SoC, PMIC, baseband) pracują w najcieplejszych strefach
• brak underfillu zwiększa ruch kulek BGA
• nierównomierne chłodzenie powoduje lokalne różnice temperatur

W praktyce oznacza to, że dwa identyczne modele telefonów mogą mieć różną żywotność BGA w zależności od stylu użytkowania.

Znaczenie temperatury w procesach serwisowych

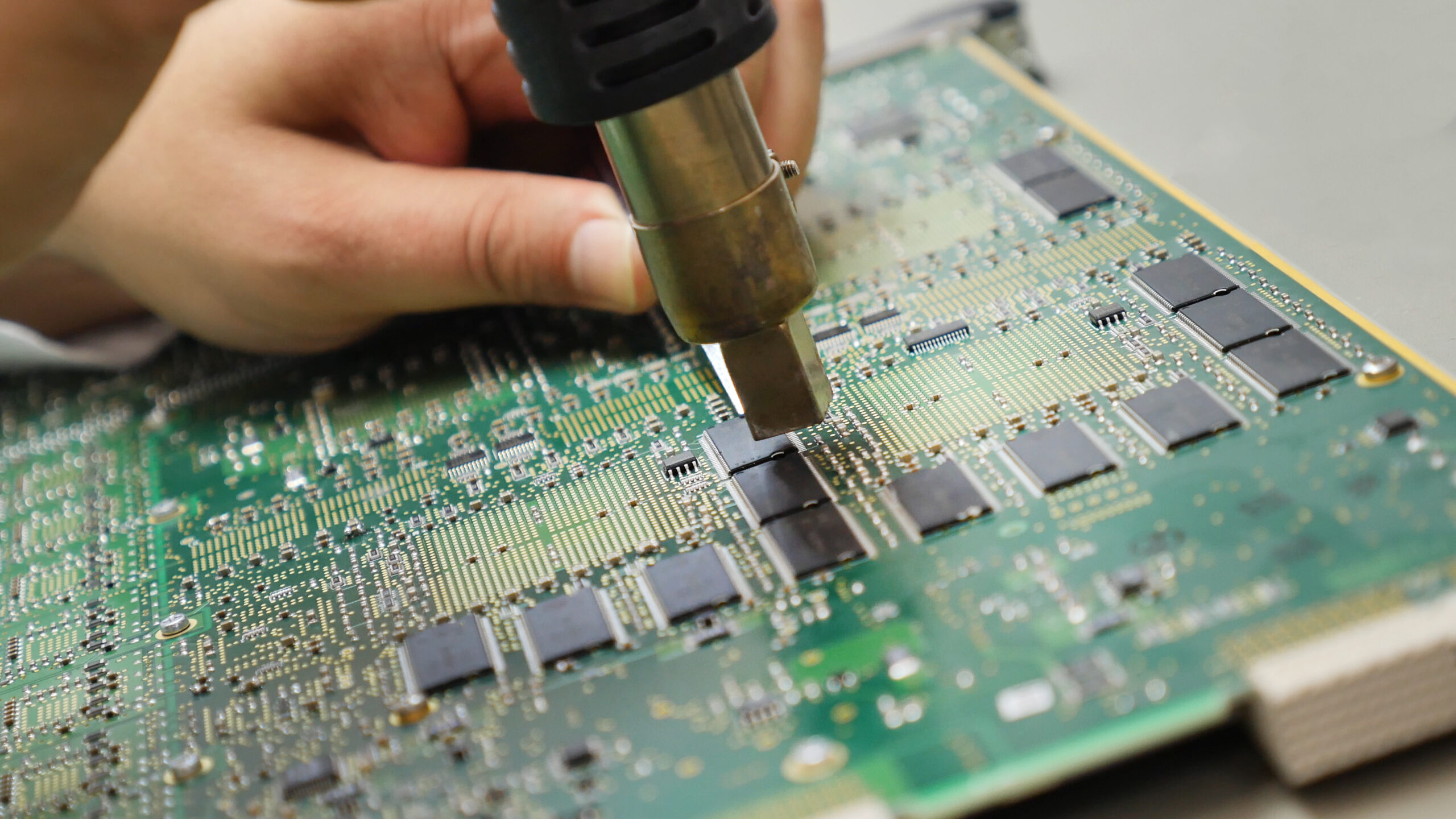

Podczas naprawy BGA temperatura również odgrywa kluczową rolę. Przegrzewanie płyty podczas reflow lub reballingu może osłabić laminat i przyspieszyć kolejne uszkodzenia.

Doświadczony serwisant zwraca uwagę na:

• kontrolowany profil grzania i chłodzenia
• równomierne podgrzewanie całej płyty
• unikanie lokalnych szoków termicznych

Dobrze wykonany reballing potrafi przywrócić urządzenie do życia na długi czas, ale nie cofnie skutków wieloletniego zmęczenia termicznego materiałów.
