Mikrolutowanie w nowoczesnych płytach o dużym zagęszczeniu elementów

Mikrolutowanie w nowoczesnych urządzeniach mobilnych przestało być niszową umiejętnością. Współczesne płyty główne smartfonów to konstrukcje wielowarstwowe, z elementami o rastrze liczonym w dziesiątych częściach milimetra. Praca na takich PCB wymaga nie tylko precyzyjnego sprzętu, ale też zrozumienia materiałów, procesów termicznych i ograniczeń samej płyty.

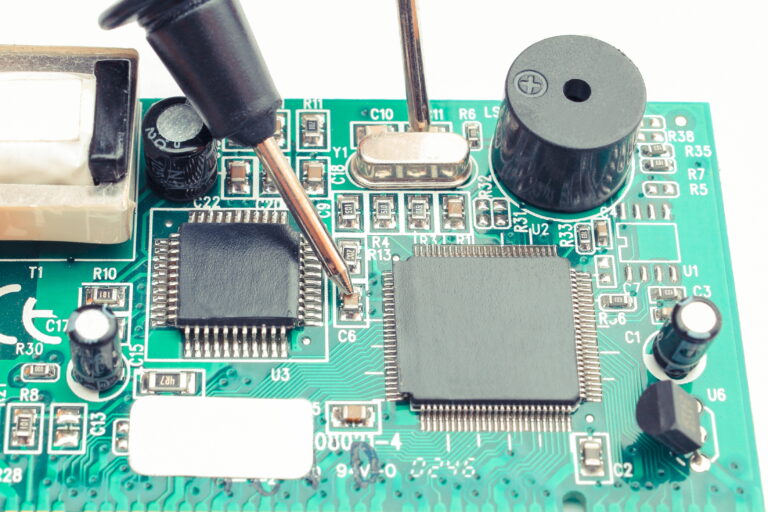

Charakterystyka nowoczesnych płyt PCB w urządzeniach mobilnych

Płyty stosowane w telefonach klasy smartphone to najczęściej konstrukcje HDI (High Density Interconnect), często 8–12 warstw, z mikroprzelotkami i ścieżkami prowadzonymi w kilku poziomach. Elementy typu BGA, LGA czy WLCSP są montowane z minimalnym marginesem tolerancji, a sąsiedztwo komponentów bywa ekstremalnie ciasne.

W praktyce oznacza to:

• bardzo niską odporność na przegrzewanie punktowe,
• łatwe odklejanie padów przy niekontrolowanej temperaturze,
• ryzyko rozwarstwienia PCB przy dłuższym grzaniu,
• ograniczony dostęp do punktów pomiarowych i sygnałowych.

Mikrolutowanie w takim środowisku nie wybacza błędów – każdy ruch grotem czy strumieniem powietrza musi być zaplanowany.

Narzędzia i materiały stosowane w mikrolutowaniu

Podstawą jest stabilna stacja hot-air z precyzyjną regulacją temperatury i przepływu powietrza. W tanich stacjach problemem jest histereza temperatury oraz nierówny strumień, co przy gęstych układach kończy się przesuwaniem sąsiednich elementów.

Równie istotne są:

• groty typu micro lub J-tip o dobrej pojemności cieplnej,
• topniki o niskiej aktywności, przeznaczone do elektroniki precyzyjnej,
• cyna o drobnym ziarnie, najlepiej Sn63Pb37 lub odpowiedni bezołowiowy odpowiednik,
• optyka – lupa binokularna lub mikroskop z realnym powiększeniem roboczym.

Próby pracy bez powiększenia przy elementach 0201 czy padach BGA kończą się zwykle mostkami lub uszkodzeniami mechanicznymi.

Zarządzanie temperaturą i profile grzania

Jednym z najczęstszych błędów w mikrolutowaniu jest traktowanie temperatury jako jedynego parametru. W praktyce liczy się czas, rozkład ciepła oraz masa termiczna obszaru. Duży układ BGA połączony z masą wymaga innego podejścia niż mały kondensator odsprzęgający.

W serwisie GSM często stosuje się uproszczone profile grzania, ale warto pamiętać o kilku zasadach:

• wstępne podgrzanie płyty zmniejsza naprężenia termiczne,
• krótszy czas przy wyższej temperaturze bywa bezpieczniejszy niż długie grzanie niską,
• nadmierne dogrzewanie „na siłę” prowadzi do pływających padów.

Kontrola temperatury to również umiejętność obserwacji zachowania cyny i topnika, a nie tylko odczyt z wyświetlacza stacji.

Typowe operacje mikrolutowania w nowoczesnych płytach

Najczęściej spotykane prace to wymiana drobnych elementów pasywnych, naprawa padów, reballing układów BGA oraz naprawy przerwanych połączeń pod procesorem czy układami zasilania.

Każda z tych operacji ma swoje specyficzne ryzyka:

• przy wymianie 0201 łatwo o przesunięcie sąsiednich elementów,
• naprawa padów wymaga minimalnej ingerencji w laminat,
• reballing bez odpowiedniego szablonu prowadzi do nierównej wysokości kulek,
• mostkowanie połączeń sygnałowych wymaga znajomości schematu i impedancji.

Doświadczony serwisant planuje kolejność działań, zabezpiecza sąsiednie obszary taśmą kaptonową i nie polega wyłącznie na „wyczuciu”.

Błędy, które najczęściej niszczą płyty

Wysokie zagęszczenie elementów sprawia, że margines błędu jest minimalny. Najczęstsze przyczyny nieodwracalnych uszkodzeń to przegrzewanie, mechaniczne podważanie elementów oraz praca bez odpowiedniego topnika.

W praktyce serwisowej często spotyka się:

• oderwane pady po zbyt długim grzaniu hot-air,
• mikropęknięcia laminatu niewidoczne gołym okiem,
• zwarcia pod układami spowodowane nadmiarem cyny,
• uszkodzenia ESD przy pracy bez zabezpieczeń.

Mikrolutowanie to połączenie precyzji, cierpliwości i wiedzy o konstrukcji płyt. Bez tych elementów nawet najlepszy sprzęt nie zapewni powtarzalnych rezultatów.
