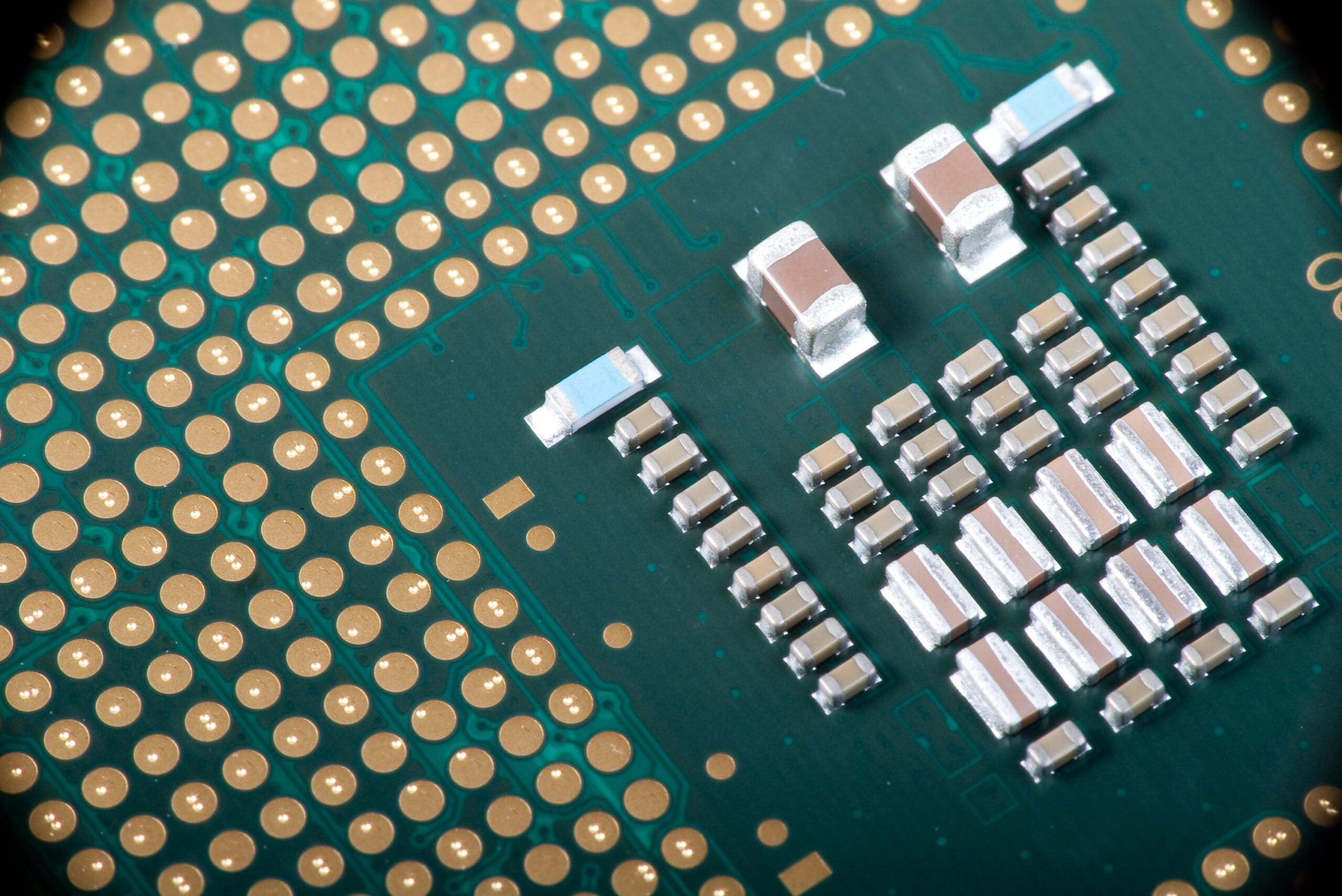

Najczęstsze uszkodzenia kwalifikujące się do mikrolutowania

Mikrolutowanie to jeden z najbardziej zaawansowanych etapów naprawy urządzeń mobilnych. Dotyczy sytuacji, w których wymiana modułu lub taśmy nie rozwiązuje problemu, a usterka leży bezpośrednio w strukturze płyty głównej. Poniżej opisuję najczęstsze przypadki uszkodzeń, z którymi realnie spotyka się serwis wykonujący mikrolutowanie na co dzień.

Uszkodzone gniazda ładowania i złącza sygnałowe

Jedna z najczęstszych przyczyn wizyt w serwisie. W nowoczesnych smartfonach gniazdo ładowania bywa przylutowane bezpośrednio do płyty głównej lub do subboardu z cienkimi ścieżkami i padami.

• wyrwane piny lub całe gniazdo USB-C / Lightning,
• odklejone pady lutownicze,
• pęknięte ścieżki sygnałowe pod gniazdem,
• zimne luty powodujące przerywane ładowanie.

W takich przypadkach nie wystarczy wymiana samego gniazda. Często konieczna jest odbudowa padów, odtworzenie połączeń cienkim przewodem lub naprawa warstw PCB.

Uszkodzenia po zalaniu i korozja ścieżek

Zalanie telefonu to klasyczny przykład usterki, która bardzo często kończy się mikrolutowaniem. Nawet jeśli urządzenie początkowo działa, korozja postępuje i powoduje problemy po kilku dniach lub tygodniach.

• skorodowane pady pod układami BGA,
• przerwane linie zasilania i sygnałowe,
• zwarcia pomiędzy elementami SMD,
• uszkodzone filtry EMI i rezystory.

Naprawa polega na dokładnym czyszczeniu płyty, lokalizacji przerw i zwarć oraz ręcznym odtwarzaniu połączeń. W skrajnych przypadkach wymagany jest demontaż układów i naprawa warstw wewnętrznych.

Problemy z układami BGA i IC

Układy BGA odpowiadają za kluczowe funkcje telefonu: zasilanie, pamięć, komunikację czy audio. Ich uszkodzenia często objawiają się brakiem zasilania, bootloopem lub losowymi restartami.

• zimne luty pod układem PMIC,
• odklejone kule lutownicze po upadku,
• przegrzane układy RF lub audio,
• brak komunikacji z pamięcią NAND lub UFS.

Takie naprawy wymagają reballingu lub wymiany układu, precyzyjnej kontroli temperatury i doświadczenia w pracy z wielowarstwowymi płytami.

Uszkodzone linie podświetlenia i obrazu

Brak obrazu, migotanie ekranu lub brak podświetlenia bardzo często nie wynika z uszkodzonego wyświetlacza, a z problemów na płycie głównej.

• przerwane linie backlight,
• uszkodzone cewki i diody podświetlenia,
• spalone filtry i rezystory przy złączu LCD,
• uszkodzenia po zwarciu podczas wymiany ekranu.

Naprawa polega na pomiarach linii, identyfikacji brakujących napięć i wymianie mikroskopijnych elementów SMD.

Usterki audio i mikrofonów

Problemy z dźwiękiem, brak mikrofonu lub zniekształcenia rozmów to nie zawsze wina głośnika czy taśmy.

• uszkodzone kodeki audio,
• przerwane linie sygnałowe mikrofonów,
• zwarcia po zalaniu w sekcji audio,
• uszkodzone filtry i kondensatory.

W takich przypadkach mikrolutowanie pozwala na przywrócenie funkcji bez wymiany całej płyty głównej, co często jest jedyną ekonomicznie sensowną opcją.
