Reballing układów graficznych – fakty i mity

Reballing układów graficznych od lat budzi skrajne emocje – od „cudownej naprawy” po „tymczasowy trik”. W praktyce serwisowej spotykam się z obiema opiniami, często opartymi na półprawdach. Ten tekst porządkuje fakty i mity dotyczące reballingu GPU, z perspektywy pracy na płytach głównych telefonów, tabletów i urządzeń mobilnych.

Czym faktycznie jest reballing GPU

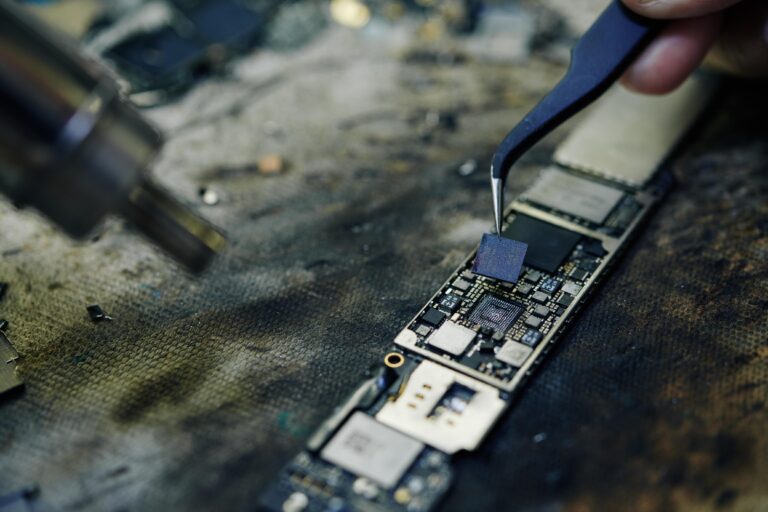

Reballing to proces polegający na zdjęciu układu BGA z płyty głównej, usunięciu starych kulek lutowniczych i naniesieniu nowych, a następnie ponownym montażu układu. W przypadku układów graficznych w urządzeniach mobilnych mówimy najczęściej o SoC lub osobnych układach GPU lutowanych w technologii BGA.

Kluczowe jest zrozumienie, że reballing nie „naprawia układu” jako takiego. Naprawia połączenia lutownicze pomiędzy układem a płytą. Jeżeli problem leży wewnątrz struktury krzemowej, reballing nie przyniesie trwałego efektu.

Najczęstsze mity o reballingu

• Reballing zawsze przywraca sprawność GPU – nieprawda. Skuteczność zależy od przyczyny usterki. Pęknięcia połączeń BGA to tylko jeden z możliwych problemów.
• Reflow i reballing to to samo – reflow polega wyłącznie na ponownym wygrzaniu układu bez wymiany kulek. Daje krótkotrwałe efekty i nie jest naprawą w sensie technicznym.
• Każdy serwis zrobi reballing tak samo – jakość zależy od sprzętu, profilu termicznego, topników i doświadczenia technika.
• Reballing niszczy płytę główną – źle wykonany proces może ją uszkodzić, ale poprawnie przeprowadzony jest bezpieczny.

Kiedy reballing ma sens w praktyce

W urządzeniach mobilnych reballing GPU bywa uzasadniony w konkretnych przypadkach. Najczęściej są to sytuacje, w których urządzenie reaguje na nacisk, zmiany temperatury lub wykazuje niestabilność obrazu bez jednoznacznych objawów uszkodzenia logicznego.

Typowe symptomy, przy których reballing może pomóc:

• brak obrazu przy poprawnym zasilaniu płyty,
• zawieszanie się urządzenia podczas obciążenia graficznego,
• artefakty obrazu pojawiające się losowo,
• urządzenie uruchamia się tylko po podgrzaniu.

Warunkiem sensu jest wcześniejsza diagnostyka – pomiary, analiza logów, wykluczenie uszkodzeń pamięci, zasilania i samego układu.

Kiedy reballing jest stratą czasu

Jeżeli GPU ma uszkodzoną strukturę wewnętrzną, zwarcia wewnątrz krzemu lub degradację wynikającą z przegrzania, reballing nic nie zmieni. W praktyce często dotyczy to układów, które pracowały długo w wysokiej temperaturze lub były wielokrotnie podgrzewane reflow.

Nie ma też sensu wykonywać reballingu, gdy:

• układ pobiera nienormalnie wysoki prąd po starcie,
• brak jest komunikacji z układem mimo poprawnych linii zasilania,
• występują zwarcia wewnętrzne niewrażliwe na temperaturę.

W takich przypadkach jedynym trwałym rozwiązaniem jest wymiana układu BGA.

Rola technologii i materiałów

Reballing GPU w nowoczesnych urządzeniach mobilnych wymaga precyzyjnego sprzętu. Stacje IR lub hybrydowe, kontrola profilu termicznego i odpowiedni stop lutowniczy mają bezpośredni wpływ na trwałość naprawy.

Ważne aspekty techniczne:

• dobór kulek (średnica i stop lutowniczy),
• czyszczenie pól lutowniczych bez naruszania soldermaski,
• kontrola równomierności nagrzewania płyty,
• minimalizacja naprężeń po ostygnięciu.

Reballing wykonany „na oko” często działa tylko do momentu ponownego nagrzania urządzenia.

Reballing a realia serwisu GSM

W serwisie GSM reballing GPU powinien być traktowany jako narzędzie diagnostyczno-naprawcze, a nie uniwersalne rozwiązanie. Dobrze wykonany potrafi przywrócić sprawność urządzenia na długi czas, ale źle dobrany przypadek generuje reklamacje i niepotrzebne koszty.

Doświadczony technik wie, że czasem lepiej odmówić reballingu niż wykonać go „na siłę”. Właśnie ta świadomość odróżnia naprawę ekspercką od przypadkowego podgrzewania układów.
