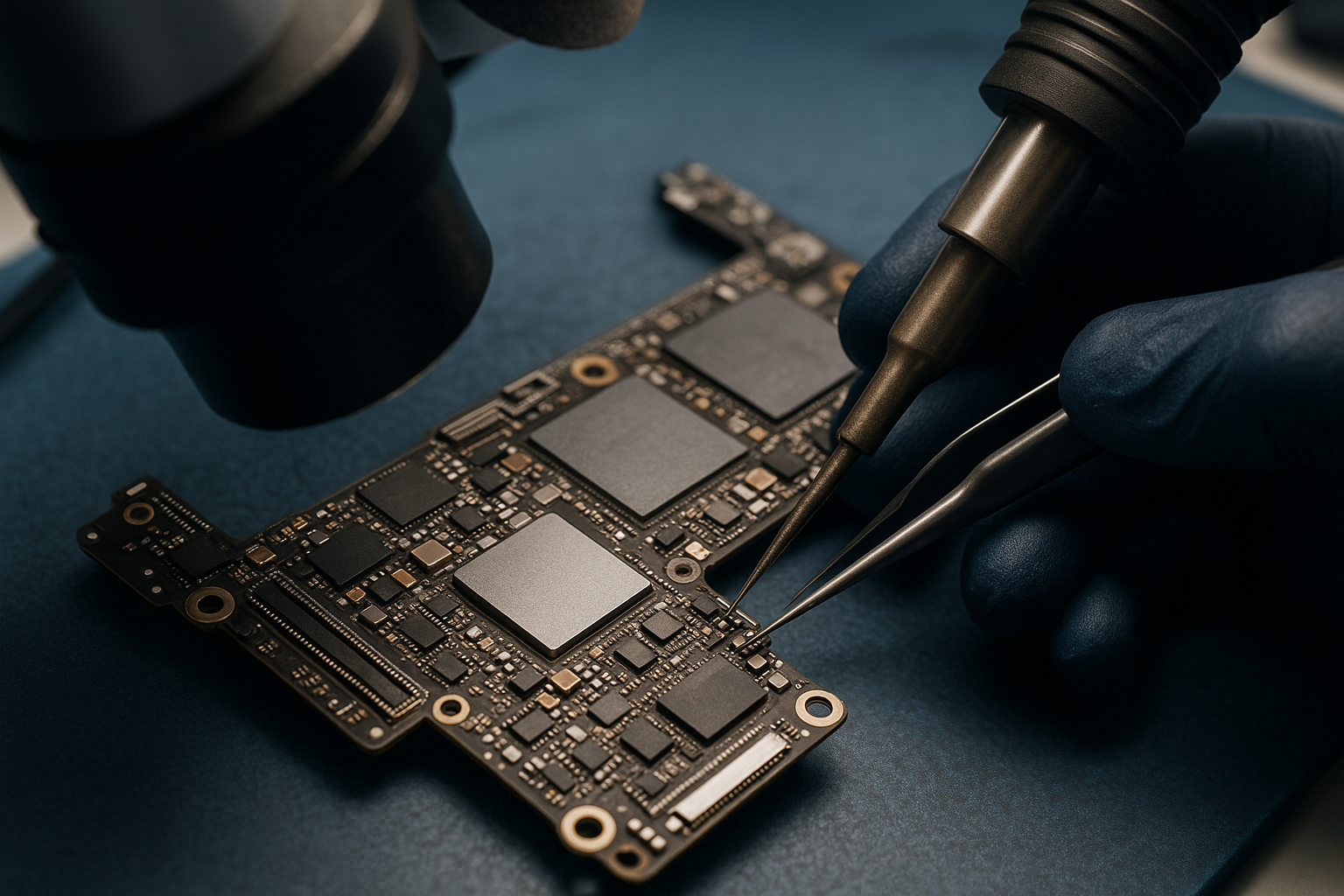

Naprawa płyt głównych iPhone – wyzwania
Naprawa płyt głównych iPhone to jeden z najbardziej wymagających obszarów w serwisie GSM. Miniaturyzacja, wielowarstwowe laminaty, układy BGA o dużej gęstości wyprowadzeń oraz specyficzne zabezpieczenia programowe sprawiają, że każda interwencja wymaga nie tylko dobrego sprzętu, ale przede wszystkim doświadczenia i metodycznego podejścia. W praktyce oznacza to, że błędy popełnione na etapie diagnostyki czy przygotowania stanowiska mogą kosztować utratę płyty, a czasem również danych klienta.
Dla technika serwisowego naprawa iPhone to nie tylko wymiana uszkodzonego elementu. To proces obejmujący analizę objawów, pomiary na liniach zasilania, pracę z dokumentacją serwisową i schematami, a następnie precyzyjne mikrolutowanie pod mikroskopem. W tym artykule omawiam najczęstsze wyzwania naprawcze, z którymi spotykamy się w praktyce, oraz podpowiadam, jak minimalizować ryzyko i zwiększyć skuteczność napraw.
Jeżeli rozwijasz się w kierunku mikrolutowania lub chcesz wejść poziom wyżej w naprawie płyt głównych iPhone, znajdziesz tu konkretne wskazówki: co sprawdzać w pierwszej kolejności, jak interpretować typowe objawy oraz kiedy naprawa przestaje być opłacalna. To wiedza oparta na codziennej pracy w serwisie, a nie na teorii.
Specyfika konstrukcji płyt głównych iPhone
Warstwowa budowa i wysoka gęstość elementów
Płyty główne iPhone są wielowarstwowe i projektowane z myślą o maksymalnej oszczędności miejsca. Oznacza to, że wiele sygnałów prowadzonych jest wewnętrznymi warstwami laminatu, a dostęp do nich bez dokumentacji jest praktycznie niemożliwy. W praktyce serwisowej przekłada się to na trudności w lokalizowaniu przerw w liniach sygnałowych oraz zwarć międzywarstwowych. Technik musi rozumieć, że brak widocznego uszkodzenia na powierzchni nie oznacza braku problemu wewnątrz płyty.
W modelach z tzw. płytą „kanapkową” (stacked board) dodatkowym wyzwaniem jest rozdzielenie warstw bez ich uszkodzenia. Proces ten wymaga kontrolowanego podgrzewania i precyzyjnego oddzielenia obu części. Zbyt wysoka temperatura lub nierównomierne grzanie może doprowadzić do wygięcia laminatu albo przesunięcia kulek pod układami BGA.
W praktyce oznacza to, że naprawa płyt głównych iPhone zaczyna się od zrozumienia architektury konkretnego modelu. Bez tego łatwo o błędne wnioski diagnostyczne i niepotrzebne ingerencje.
Układy sparowane i zabezpieczenia producenta
Apple stosuje parowanie wybranych układów z płytą główną, takich jak pamięć NAND, procesor czy elementy odpowiedzialne za funkcje biometryczne. Wymiana tych komponentów bez zachowania odpowiednich danych skutkuje utratą funkcjonalności urządzenia. Dlatego przed każdą ingerencją trzeba jasno określić cel naprawy: czy chodzi o przywrócenie pełnej sprawności, czy o odzyskanie danych.
W praktyce serwisowej często spotykam się z sytuacją, w której ktoś wcześniej wymienił układ bez przeniesienia danych konfiguracyjnych. Efektem jest telefon, który uruchamia się, ale nie działa Face ID lub występują problemy z siecią. Tego typu przypadki pokazują, że sama umiejętność lutowania to za mało – potrzebna jest wiedza o zależnościach między układami.
Więcej o typowych problemach z układami scalonymi przeczytasz w artykule Najczęstsze usterki układów scalonych i naprawa, który omawia objawy i mechanizmy ich uszkodzeń.
Wrażliwość na temperaturę i naprężenia
Płyty iPhone są cienkie i podatne na odkształcenia. Nawet niewielkie wygięcie obudowy może prowadzić do mikropęknięć połączeń pod układami BGA. Objawy bywają niestabilne: telefon resetuje się, traci zasięg albo przestaje reagować na dotyk. W takich przypadkach kluczowe jest odróżnienie usterki mechanicznej od problemu z zasilaniem.
Podczas pracy z hot-air należy kontrolować nie tylko temperaturę, ale również czas grzania i przepływ powietrza. Przegrzanie płyty może doprowadzić do delaminacji warstw lub uszkodzenia sąsiednich komponentów. Z kolei zbyt krótki profil grzania skutkuje niepełnym rozpłynięciem się kulek i powstaniem tzw. zimnych lutów.
Dlatego zawsze zalecam stosowanie podgrzewacza dolnego i monitorowanie temperatury termoparą. To ogranicza naprężenia i pozwala na bardziej przewidywalną pracę.
Diagnostyka usterek w iPhone – od objawu do przyczyny
Analiza objawów i wstępne pomiary
Każda naprawa iPhone powinna zaczynać się od dokładnego wywiadu z klientem i analizy objawów. Czy telefon przestał się włączać po upadku? Czy problem pojawił się po zalaniu? Czy urządzenie nagrzewa się w jednym miejscu? Te informacje często skracają czas diagnostyki o połowę.
Następnie wykonujemy podstawowe pomiary na głównych liniach zasilania. Sprawdzamy, czy występuje zwarcie do masy, jaka jest rezystancja oraz jak zachowuje się płyta po podaniu napięcia z zasilacza laboratoryjnego. W tym kontekście pomocny jest artykuł Zasilacz laboratoryjny w diagnostyce płyt głównych – jak używać go bezpiecznie i skutecznie, który omawia praktyczne aspekty pracy z tym narzędziem.
W praktyce często spotykam przypadki, w których zwarcie na linii głównej powoduje natychmiastowy spadek napięcia do zera. Wtedy kluczowe jest ustalenie, który obwód jest odpowiedzialny za przeciążenie.
Lokalizowanie zwarć i uszkodzonych sekcji
Zwarcia to jedna z najczęstszych przyczyn, dla których trafia do nas iPhone z objawem „nie włącza się”. Proces lokalizacji polega na wstrzykiwaniu niskiego napięcia w daną linię i obserwacji, który element zaczyna się nagrzewać. Można używać kamery termowizyjnej, alkoholu izopropylowego lub metody pomiaru spadku napięcia.
Szczegółowe podejście do tego zagadnienia opisano w artykule Lokalizowanie zwarcia na płycie głównej – praktyka serwisowa bez zgadywania. Kluczowa zasada brzmi: nie zgaduj, mierz i analizuj. Wymiana przypadkowych elementów rzadko prowadzi do sukcesu.
Przykład z praktyki: iPhone po podłączeniu ładowarki pobierał 0,02 A i nie reagował na przycisk power. Zwarcie znajdowało się w linii zasilania podświetlenia, a winny był mikroskopijny kondensator przy driverze. Bez systematycznych pomiarów trudno byłoby go wskazać.
Znaczenie kolejności działań
W naprawie płyt głównych iPhone ogromne znaczenie ma kolejność działań. Najpierw pomiary statyczne, potem próba uruchomienia z zasilacza, następnie analiza sekcji odpowiedzialnych za start systemu. Pomijanie etapów prowadzi do chaosu i utraty czasu.
Jeżeli chcesz uporządkować swój proces diagnostyczny, warto zapoznać się z materiałem Dlaczego kolejność działań w diagnostyce jest kluczowa. Dobrze zorganizowana praca zmniejsza ryzyko uszkodzeń wtórnych i pozwala szybciej dojść do źródła problemu.
W praktyce serwisowej powtarzalność procedur jest jednym z najważniejszych czynników decydujących o skuteczności napraw.
Mikrolutowanie i praca z układami BGA
Reballing i wymiana układów
Układy BGA w iPhone odpowiadają za kluczowe funkcje: zasilanie, komunikację, przetwarzanie danych. Ich uszkodzenie może objawiać się brakiem obrazu, resetami czy utratą zasięgu. Reballing polega na usunięciu starej cyny, nałożeniu nowych kulek i ponownym montażu układu. Wymaga to precyzji i odpowiedniego profilu temperatury.
Wielu początkujących techników zastanawia się, czy reballing zawsze jest konieczny. Odpowiedź brzmi: nie. Czasem problem leży w uszkodzeniu wewnętrznym układu i sama wymiana kulek nie przyniesie efektu. Temat ten rozwinięto w artykule Czy reballing BGA jest konieczny dla wszystkich uszkodzonych układów?.
Z praktyki: w jednym z modeli iPhone problem z brakiem sieci wynikał z mikropęknięć pod baseband CPU. Reballing przywrócił pełną funkcjonalność, ale tylko dlatego, że sam układ był sprawny.
Kontrola temperatury i profil grzania
Podczas pracy z BGA kluczowe znaczenie ma kontrola temperatury. Zbyt szybkie nagrzewanie powoduje naprężenia, a zbyt długie – degradację struktury laminatu. Optymalny profil obejmuje etap wstępnego podgrzania, fazę soak oraz właściwe rozpłynięcie cyny.
W praktyce korzystam z dolnego podgrzewacza ustawionego na stabilną temperaturę oraz hot-air z precyzyjną dyszą. Obserwacja momentu „siadania” układu pod mikroskopem pozwala ocenić, czy kulki prawidłowo się rozpłynęły.
Brak kontroli temperatury to jedna z głównych przyczyn nieudanych napraw i powracających usterek.
Typowe błędy przy mikrolutowaniu
Do najczęstszych błędów należy przesuwanie układu podczas stygnięcia, użycie zbyt dużej ilości topnika oraz brak czyszczenia padów przed ponownym montażem. Każdy z tych czynników może doprowadzić do zwarć między kulkami lub braku kontaktu.
Warto również pamiętać o jakości używanych materiałów. Tania pasta lutownicza o nieznanym składzie często prowadzi do problemów z rozpływem cyny i niestabilnych połączeń.
Praktyczna wskazówka: po zakończonej operacji zawsze sprawdź rezystancję kluczowych linii przed podaniem pełnego zasilania. To prosty krok, który może uchronić przed kolejnym uszkodzeniem.
Zalania i korozja – cichy zabójca płyt głównych
Mechanizm powstawania uszkodzeń po zalaniu
Kontakt z cieczą prowadzi do powstawania zwarć i korozji elektrochemicznej. Nawet jeśli telefon działa bezpośrednio po zalaniu, proces degradacji może postępować przez tygodnie. Sól i zanieczyszczenia przyspieszają utlenianie ścieżek i padów.
W praktyce często spotykamy iPhone, które po kilku miesiącach od zalania zaczynają tracić zasięg lub przestają się ładować. Po demontażu ekranów EMI widać zielony nalot i nadtrawione elementy.
Kluczowe jest szybkie rozebranie urządzenia i dokładne czyszczenie w myjce ultradźwiękowej z użyciem odpowiednich środków.
Diagnostyka po czyszczeniu
Samo czyszczenie nie kończy procesu naprawy. Po wysuszeniu płyty należy wykonać pełne pomiary i sprawdzić, czy nie doszło do przerwania linii sygnałowych. Często konieczne jest odtworzenie połączeń cienkimi przewodami (jumperami).
W jednym z przypadków po zalaniu uszkodzeniu uległa linia komunikacyjna między procesorem a pamięcią. Bez schematu i boardview znalezienie przerwy byłoby praktycznie niemożliwe.
Praktyczna rada: nigdy nie podłączaj zalanej płyty do zasilania bez wcześniejszego czyszczenia i inspekcji pod mikroskopem.
Kiedy naprawa jest nieopłacalna
Nie każdą płytę po zalaniu da się uratować. Jeżeli korozja obejmuje wiele warstw laminatu, a pady pod kluczowymi układami są całkowicie zniszczone, koszt pracy przekroczy wartość urządzenia. Wtedy uczciwie informujemy klienta o ryzyku i alternatywach.
Doświadczenie pozwala ocenić, kiedy warto podjąć próbę, a kiedy lepiej skupić się na odzyskaniu danych. Transparentność wobec klienta buduje zaufanie i ogranicza konflikty.
W naprawie płyt głównych iPhone rozsądna kwalifikacja zlecenia jest tak samo ważna jak umiejętności techniczne.
Organizacja pracy i rozwój umiejętności
Stanowisko i ergonomia
Efektywna naprawa iPhone wymaga dobrze zorganizowanego stanowiska. Mikroskop o odpowiednim powiększeniu, stabilne oświetlenie, mata antystatyczna oraz segregacja śrub i elementów to podstawa. Chaos na biurku przekłada się na błędy i uszkodzenia mechaniczne.
Warto zapoznać się z materiałem Jakie stanowisko pracy jest potrzebne do nauki lutowania, który omawia kluczowe elementy wyposażenia. Nawet doświadczeni technicy powinni regularnie weryfikować swoją organizację pracy.
Dobrze przygotowane stanowisko skraca czas naprawy i zmniejsza stres podczas skomplikowanych operacji.
Dokumentacja i archiwizacja napraw
W profesjonalnym serwisie każda naprawa powinna być udokumentowana: zdjęcia przed i po, wyniki pomiarów, zastosowane rozwiązania. Taka baza wiedzy ułatwia rozwiązywanie podobnych problemów w przyszłości.
W praktyce wielokrotnie wracałem do archiwalnych notatek, aby porównać objawy i skrócić czas diagnozy. To szczególnie ważne przy powtarzalnych usterkach w określonych modelach.
Systematyczność w dokumentowaniu pracy buduje przewagę konkurencyjną i zwiększa skuteczność napraw.
Szkolenia i ciągłe doskonalenie
Technologia zmienia się dynamicznie, dlatego rozwój umiejętności jest koniecznością. Szkolenia z mikrolutowania pozwalają poznać nowe techniki, poprawić kontrolę temperatury i zrozumieć bardziej zaawansowane przypadki.
Jeżeli zastanawiasz się nad inwestycją w rozwój, warto przeczytać artykuł Kiedy warto zainwestować w szkolenie z mikrolutowania?, który pomaga ocenić moment i zakres takiej decyzji.
W naprawie płyt głównych iPhone doświadczenie jest kluczowe, ale musi być stale aktualizowane o nowe rozwiązania i techniki.
FAQ – najczęstsze pytania
Czy każdą płytę główną iPhone da się naprawić?
Nie każdą płytę da się skutecznie naprawić. O powodzeniu decyduje rodzaj uszkodzenia, stopień korozji, dostępność części oraz opłacalność ekonomiczna. Uszkodzenia mechaniczne wewnętrznych warstw laminatu czy rozległa korozja pod kluczowymi układami często wykluczają trwałą naprawę. W takich sytuacjach możliwe jest jedynie odzyskanie danych lub wymiana całej płyty.
Ile trwa naprawa płyty głównej iPhone?
Czas naprawy zależy od złożoności usterki. Proste zwarcie na linii zasilania można zlokalizować i usunąć w kilka godzin. Wymiana układu BGA z reballingiem może zająć jeden dzień roboczy, a trudne przypadki po zalaniu nawet kilka dni. Kluczowa jest dokładna diagnostyka przed rozpoczęciem właściwej naprawy.
Czy reballing zawsze rozwiązuje problem?
Reballing pomaga w przypadku pękniętych połączeń lutowniczych pod układem BGA. Jeżeli jednak uszkodzona jest struktura wewnętrzna układu, sama wymiana kulek nie przyniesie efektu. Dlatego przed decyzją o reballingu należy przeanalizować objawy i wykonać odpowiednie pomiary.
Jakie narzędzia są niezbędne do naprawy płyt iPhone?
Podstawą jest mikroskop serwisowy, stacja hot-air z kontrolą temperatury, podgrzewacz dolny, zasilacz laboratoryjny oraz precyzyjne narzędzia ręczne. Dodatkowo przydatna jest kamera termowizyjna i dostęp do schematów oraz boardview. Bez odpowiedniego wyposażenia ryzyko uszkodzeń znacząco rośnie.
Czy warto uczyć się naprawy płyt głównych iPhone jako hobbysta?
Tak, ale należy liczyć się z inwestycją w sprzęt i czas potrzebny na naukę. Najlepiej zaczynać od tańszych, uszkodzonych płyt treningowych i stopniowo przechodzić do trudniejszych przypadków. Systematyczna praktyka i analiza błędów to klucz do rozwoju w tej dziedzinie.
Podsumowanie
Naprawa płyt głównych iPhone to dziedzina wymagająca precyzji, wiedzy technicznej i konsekwentnego podejścia do diagnostyki. Największe wyzwania wynikają z miniaturyzacji, wielowarstwowej budowy laminatu oraz obecności układów BGA o wysokiej gęstości wyprowadzeń. Do tego dochodzą zabezpieczenia producenta i parowanie komponentów, które utrudniają prostą wymianę części.
Skuteczność napraw zależy od trzech filarów: poprawnej diagnostyki, kontroli procesu lutowania oraz właściwej organizacji pracy. Pomiar przed działaniem, dokumentowanie przypadków i ciągłe doskonalenie umiejętności pozwalają ograniczyć ryzyko i zwiększyć powtarzalność sukcesów. W praktyce to właśnie metodyczność odróżnia doświadczonego technika od osoby działającej metodą prób i błędów.
Dla serwisów GSM naprawa płyt głównych iPhone może być źródłem przewagi konkurencyjnej, ale tylko wtedy, gdy jest wykonywana świadomie i odpowiedzialnie. To obszar, w którym liczy się nie tylko sprzęt, lecz przede wszystkim wiedza i doświadczenie zdobywane w realnych warunkach serwisowych.
