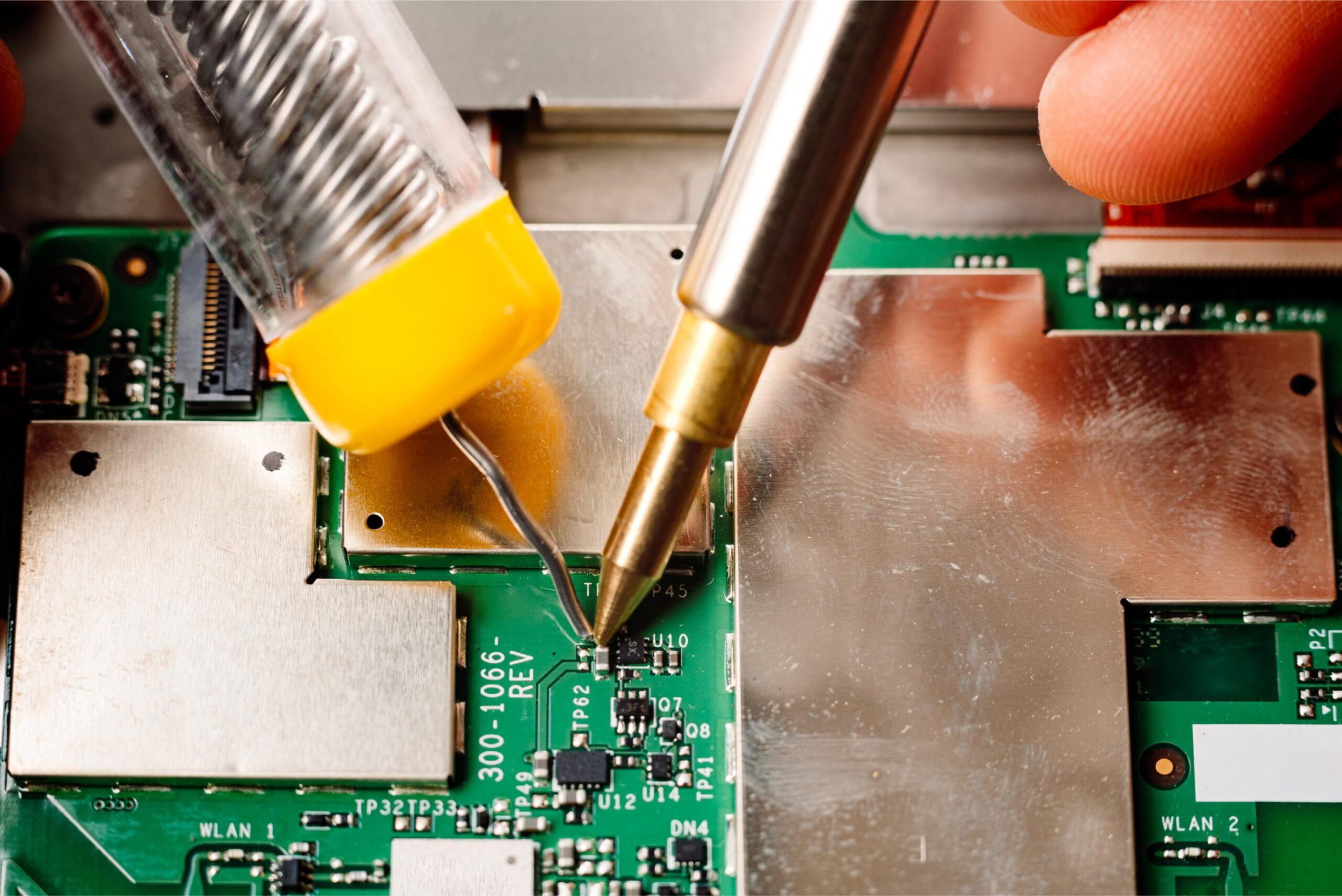

Najczęstsze błędy przy lutowaniu BGA

Lutowanie układów BGA to jeden z najbardziej wymagających procesów w serwisie GSM. Nawet przy dobrym sprzęcie i doświadczeniu drobne błędy potrafią skutkować niestabilną pracą telefonu, brakiem sieci lub całkowitym brakiem uruchamiania płyty. Poniżej zebrałem najczęstsze problemy, które obserwuję w codziennej pracy przy płytach głównych smartfonów.

Niewłaściwa kontrola temperatury

Najczęstszy i jednocześnie najbardziej destrukcyjny błąd to praca na źle dobranym profilu temperaturowym. Zbyt niska temperatura powoduje niedolutowania i zimne luty, natomiast zbyt wysoka prowadzi do degradacji laminatu, przegrzewania warstw wewnętrznych i uszkodzeń sąsiednich układów.

• brak osobnego profilu dla różnych typów płyt (np. iPhone vs. Android)
• ignorowanie realnej temperatury PCB na rzecz wskazań stacji
• zbyt szybkie narastanie temperatury w fazie preheatu

Profil powinien być dostosowany do konkretnej płyty, grubości laminatu oraz rodzaju stopu kul BGA. Uniwersalne ustawienia rzadko dają powtarzalne rezultaty.

Zła ocena stanu pól lutowniczych

Po zdjęciu układu wiele osób skupia się wyłącznie na reballingu, pomijając dokładną ocenę padów na płycie. Tymczasem to właśnie one decydują o jakości połączenia.

• oderwane lub nadpalone pady pozostawione bez naprawy
• resztki starej cyny i topnika na polach
• mikropęknięcia niewidoczne bez mikroskopu

Każde pole powinno być równe, czyste i pokryte cienką warstwą świeżej cyny. W przypadku uszkodzeń konieczna jest rekonstrukcja padów lub rezygnacja z dalszej pracy.

Niewłaściwy dobór topnika

Topnik to nie tylko „ułatwiacz” lutowania. Jego skład chemiczny i aktywność mają realny wpływ na jakość połączeń pod układem BGA.

• zbyt agresywny topnik powodujący korozję pól
• gęsty topnik utrudniający prawidłowe osiadanie układu
• pozostawienie resztek topnika pod BGA

W praktyce najlepiej sprawdzają się topniki o średniej aktywności, dedykowane do BGA, które nie zostawiają przewodzących pozostałości po wygrzaniu.

Błędy podczas reballingu

Reballing jest często traktowany rutynowo, a to właśnie na tym etapie powstaje wiele problemów ujawniających się dopiero po złożeniu telefonu.

• nierówna wielkość kulek
• zastosowanie niewłaściwego stopu cyny
• przesunięcie kulek względem maski

Nawet minimalne różnice w wysokości kulek mogą powodować brak kontaktu na pojedynczych liniach danych lub zasilania, co później objawia się losowymi restartami.

Brak kontroli po lutowaniu

Po osadzeniu układu wielu techników kończy pracę na samym uruchomieniu płyty. To poważny błąd, szczególnie przy układach odpowiedzialnych za sieć, pamięć lub zasilanie.

• brak kontroli pod mikroskopem po obwodzie BGA
• brak pomiarów rezystancji linii krytycznych
• pominięcie testów termicznych

Płyta, która działa „na zimno”, może przestać działać po kilku minutach pracy. Krótki test termiczny często pozwala wykryć niedolutowania zanim urządzenie trafi do klienta.

Praca bez odpowiedniego przygotowania płyty

Lutowanie BGA bez właściwego przygotowania płyty głównej to proszenie się o problemy. Dotyczy to szczególnie płyt po zalaniu lub wcześniejszych nieudanych naprawach.

• pozostawiona wilgoć w laminacie
• brak preheatu całej płyty
• niezabezpieczone złącza i plastikowe elementy

Każda płyta powinna być dokładnie wysuszona i wstępnie podgrzana, aby zminimalizować naprężenia termiczne i ryzyko mikropęknięć.
